Grundfos MAGNA1 32-120 F 220 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 32-120 F 220; ısıtma, soğutma ve iklimlendirme tesisatlarında akışkan sirkülasyonu için geliştirilmiş, elektronik kontrollü, frekans konvertörlü ve yüksek enerji verimliliğine sahip ıslak rotorlu sirkülasyon pompasıdır.
DN32 flanş bağlantısı, 220 mm montaj uzunluğu ve entegre elektronik kontrol sistemi sayesinde profesyonel mekanik tesisat uygulamalarında güvenilir ve enerji verimli sirkülasyon sağlar.
MAGNA1 ile Verimli Sirkülasyon
MAGNA1 serisi; değişken ve sabit debili ısıtma, soğutma ve iklimlendirme sistemlerinde sirkülasyon ihtiyacını karşılamak üzere geliştirilmiş elektronik kontrollü pompa ailesidir.
MAGNA1 32-120 F 220 modeli; DN32 flanş bağlantılı hidrolik yapısı, yüksek verimli kalıcı mıknatıslı motor teknolojisi ve entegre frekans konvertörü ile profesyonel tesisat uygulamalarında enerji verimli çalışma sağlar.
MAGNA1 Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Dökme Demir |
| Malzeme Standardı | EN-GJL-200 |
| ASTM | A48-200B |
| Çark | PES 30%GF |
| Boru Bağlantısı | DN32 |
| Basınç Sınıfı | PN10 |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Güç Girişi P1 | 14,89 - 329 W |
| Çekilen Akım | 0.117 - 1.48 A |
| Koruma Sınıfı | X4D |
| İzolasyon Sınıfı | F |
MAGNA1 32-120 F Performans Eğrisi
MAGNA1 32-120 F modelinin debi, basma yüksekliği ve güç tüketimi ilişkisini aşağıdaki gerçek ürün performans eğrisinden inceleyebilirsiniz.
Teknik Özellikler
| Teknik Özellik | MAGNA1 32-120 F 220 |
|---|---|
| Pompa Gövdesi | Dökme Demir - EN-GJL-200 / ASTM A48-200B |
| Çark | PES 30%GF |
| Ortam Sıcaklığı | 0 ... 40 °C |
| Maksimum Çalışma Basıncı | 10 bar |
| Boru Bağlantısı | DN32 |
| Basınç Derecesi | PN10 |
| Giriş - Çıkış Mesafesi | 220 mm |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklık Aralığı | -10 ... +110 °C |
| Güç Girişi P1 | 14,89 ... 329 W |
| Ana Frekans | 50 / 60 Hz |
| Nominal Voltaj | 1 × 230 V |
| Çekilen Maksimum Akım | 0.117 ... 1.48 A |
| Koruma Sınıfı (IEC 34-5) | X4D |
| İzolasyon Sınıfı (IEC 85) | F |
| Enerji Verimlilik Endeksi | EEI 0.20 |
| Net Ağırlık | 15.2 kg |
| Brüt Ağırlık | 17.1 kg |

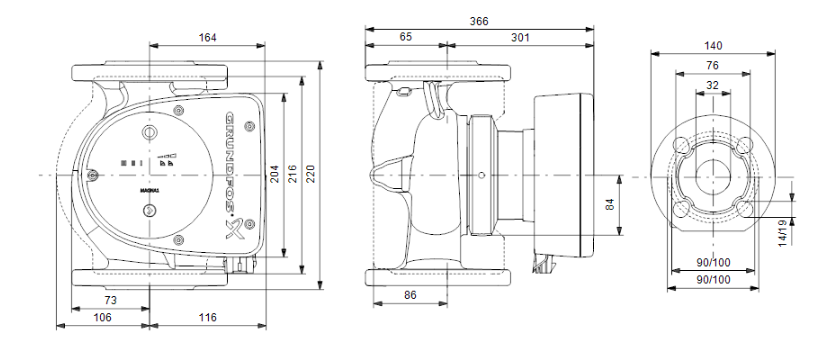

MAGNA1 32-120 F 220 Teknik Ölçü Çizimi
Ürün Boyutları ve Bağlantı Bilgileri
| Model | DN | Montaj Boyu | Toplam Uzunluk | Toplam Yükseklik | Basınç Sınıfı |
|---|---|---|---|---|---|
| MAGNA1 32-120 F 220 | 32 mm | 220 mm | 366 mm | 220 mm | PN10 |

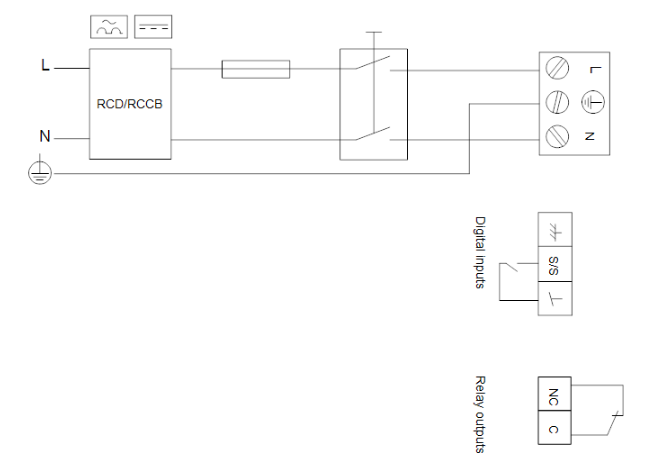

Elektrik Bağlantısı
MAGNA1 32-120 F 220 tek fazlı 230 V elektrik beslemesine sahiptir. Elektrik bağlantısı, koruma elemanları ve dijital giriş / röle bağlantıları aşağıdaki ürün sayfasında kullanılan bağlantı şemasına uygun olarak değerlendirilmelidir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Pompanın boru bağlantısı DN32, giriş-çıkış montaj uzunluğu ise 220 mm'dir.
- Pompanın maksimum çalışma basıncı 10 bar ve basınç sınıfı PN10'dur.
- Pompalanan sıvının izin verilen sıcaklık aralığı -10 °C ile +110 °C'dir.
- Ortam sıcaklığı 0 °C ile +40 °C arasında olmalıdır.
- Pompa 1 × 230 V, 50/60 Hz elektrik beslemesiyle çalışır.
- Flanş bağlantılarında karşı flanşların eksen kaçıklığı oluşturmayacak şekilde hizalanmasına dikkat edilmelidir.
- Pompa tesisata monte edilmeden önce boru hattının temizlenmesi ve tesisatta yabancı madde bulunmaması tavsiye edilir.
- Pompa seçimi yapılırken sistemin ihtiyaç duyduğu debi ve basma yüksekliği birlikte değerlendirilmelidir.
Grundfos MAGNA1 32-120 F 220 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 32-120 F 220 frekans konvertörlü sirkülasyon pompası, ısıtma, soğutma ve iklimlendirme tesisatlarında su sirkülasyonu için geliştirilmiş elektronik kontrollü ve yüksek enerji verimliliğine sahip profesyonel bir sirkülasyon pompasıdır.
MAGNA1 32-120 F 220 modeli DN32 flanşlı boru bağlantısına ve 220 mm giriş-çıkış montaj uzunluğuna sahiptir. Pompanın maksimum çalışma basıncı 10 bar, basınç sınıfı ise PN10'dur.
Grundfos MAGNA1 32-120 F pompanın gövdesi dökme demir EN-GJL-200 / ASTM A48-200B malzemeden, çarkı ise PES 30%GF malzemeden üretilmiştir. Pompa -10 °C ile +110 °C arasındaki uygun sistem sıvılarıyla çalışabilecek şekilde tasarlanmıştır.
1 × 230 V, 50/60 Hz elektrik beslemesine sahip pompanın güç girişi 14,89 ile 329 W, çekilen maksimum akım değeri ise 0.117 ile 1.48 A arasındadır. Enerji verimlilik endeksi EEI 0.20'dir.
Entegre kontrolör, frekans konvertörü ve yüksek verimli kalıcı mıknatıslı motor teknolojisi sayesinde MAGNA1; ısıtma ve soğutma sistemlerinde enerji verimli, güvenilir ve kolay kontrol edilebilir bir sirkülasyon çözümü sunar.
