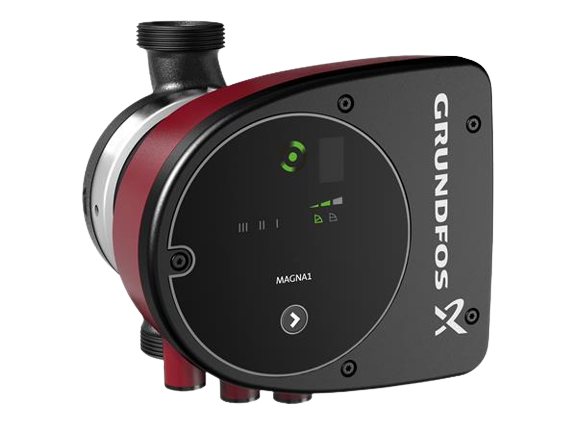

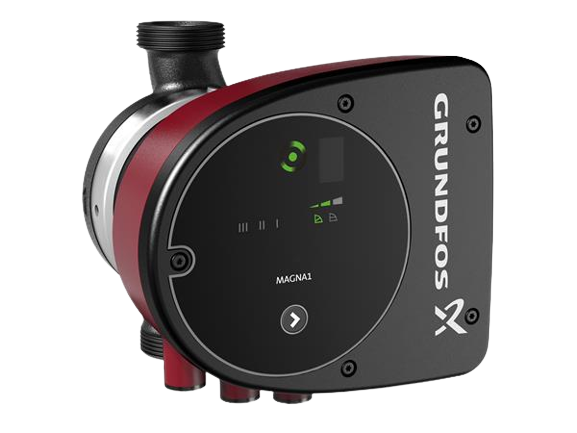

Grundfos MAGNA1 25-40 180 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 25-40 180; ısıtma, soğutma ve iklimlendirme tesisatlarında akışkan sirkülasyonu için geliştirilmiş, elektronik kontrollü, frekans konvertörlü ve yüksek enerji verimliliğine sahip ıslak rotorlu sirkülasyon pompasıdır. Entegre kontrolör ve kontrol paneli sayesinde pompa performansı sistem ihtiyacına göre ayarlanabilir. Bakım gerektirmeyen tasarımı, kompakt yapısı ve düşük enerji tüketimi ile profesyonel mekanik tesisat uygulamaları için geliştirilmiştir.
MAGNA1 ile Verimli Sirkülasyon
MAGNA1 serisi, değişken ve sabit debili ısıtma ve iklimlendirme sistemlerinde sirkülasyon ihtiyacını karşılamak üzere geliştirilmiş elektronik kontrollü pompa ailesidir. Yüksek verimli 4 kutuplu kalıcı mıknatıslı motor ve entegre frekans konvertörü sayesinde düşük enerji tüketimi ile güvenilir çalışmayı bir araya getirir.
MAGNA1 Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Dökme Demir |
| Malzeme Standardı | EN-GJL-200 |
| ASTM | A48-200B |
| Çark | PES %30 GF |
| Boru Bağlantısı | G 1 1/2" |
| Basınç Sınıfı | PN10 |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Güç Girişi P1 | 9 - 56 W |
| Çekilen Akım | 0.09 - 0.45 A |
| Koruma Sınıfı | X4D |
| İzolasyon Sınıfı | F |
MAGNA1 25-40 Performans Eğrisi
Pompanın farklı çalışma ayarlarında debi, basma yüksekliği, verim ve güç tüketimi ilişkisini aşağıdaki performans eğrisinden inceleyebilirsiniz.
Teknik Özellikler
| Teknik Özellik | MAGNA1 25-40 180 |
|---|---|
| Pompa Gövdesi | Dökme Demir - EN-GJL-200 / ASTM A48-200B |
| Çark | PES %30 GF |
| Ortam Sıcaklığı | 0 ... 40 °C |
| Maksimum Çalışma Basıncı | 10 bar |
| Boru Bağlantısı | G 1 1/2" |
| Basınç Derecesi | PN10 |
| Giriş - Çıkış Mesafesi | 180 mm |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklık Aralığı | -10 ... +110 °C |
| Güç Girişi P1 | 9 ... 56 W |
| Şebeke Frekansı | 50 / 60 Hz |
| Nominal Gerilim | 1 × 230 V |
| Çekilen Akım | 0.09 ... 0.45 A |
| Koruma Sınıfı | X4D |
| İzolasyon Sınıfı | F |
| Enerji Verimlilik Endeksi | EEI 0.20 |
| Net Ağırlık | 4.41 kg |
| Brüt Ağırlık | 4.9 kg |
MAGNA1 25-40 180 Teknik Ölçü Çizimi
Ürün Boyutları
| Model | L1 | L5 | L6 | B1 | B2 | B4 | B6 | B7 | H1 | H2 | H3 | H4 | D1 | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAGNA1 25-40 | 180 | 158 | 190 | 58 | 111 | 69 | 90 | 113 | 54 | 142 | 196 | 71 | 25 | 1 1/2" |
Elektrik Bağlantısı
MAGNA1 25-40 180 tek fazlı 230 V elektrik beslemesine sahiptir. Pompanın elektrik bağlantısı üretici montaj ve kullanım talimatlarına uygun şekilde yetkin personel tarafından gerçekleştirilmelidir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Pompanın boru bağlantısı G 1 1/2", giriş-çıkış montaj uzunluğu ise 180 mm'dir.
- Pompanın maksimum çalışma basıncı 10 bar ve basınç sınıfı PN10'dur.
- Pompalanan sıvının izin verilen sıcaklık aralığı -10 °C ile +110 °C'dir.
- Ortam sıcaklığı 0 °C ile +40 °C arasında olmalıdır.
- Pompa 1 × 230 V, 50/60 Hz elektrik beslemesiyle çalışır.
- Elektrik bağlantısı ilgili elektrik yönetmelikleri ve üretici talimatlarına uygun olarak yetkin personel tarafından yapılmalıdır.
- Pompa tesisata monte edilmeden önce boru hattının temizlenmesi ve tesisatta yabancı madde bulunmaması tavsiye edilir.
- Pompa seçimi yapılırken sistemin ihtiyaç duyduğu debi ve basma yüksekliği birlikte değerlendirilmelidir.
Grundfos MAGNA1 25-40 180 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 25-40 180 frekans konvertörlü sirkülasyon pompası, ısıtma, soğutma ve iklimlendirme tesisatlarında su sirkülasyonu için geliştirilmiş elektronik kontrollü ve yüksek enerji verimliliğine sahip profesyonel bir sirkülasyon pompasıdır. MAGNA1 25-40 180 modeli G 1 1/2" boru bağlantısına ve 180 mm montaj uzunluğuna sahiptir. Pompanın maksimum çalışma basıncı 10 bar ve basınç sınıfı PN10'dur. Grundfos MAGNA1 25-40 pompanın gövdesi dökme demir EN-GJL-200 / ASTM A48-200B malzemeden, çarkı ise PES %30 GF malzemeden üretilmiştir. Pompa -10 °C ile +110 °C arasındaki uygun sistem sıvılarıyla çalışabilecek şekilde tasarlanmıştır. 1 × 230 V, 50/60 Hz elektrik beslemesine sahip pompanın güç girişi 9 ile 56 W, çekilen akımı 0.09 ile 0.45 A arasındadır. Enerji verimlilik endeksi EEI 0.20'dir. Yüksek verimli 4 kutuplu kalıcı mıknatıslı motor ve entegre frekans konvertörü sayesinde Grundfos MAGNA1 frekans kontrollü sirkülasyon pompası, ısıtma ve soğutma sistemlerinde düşük enerji tüketimi ve güvenilir işletme avantajı sunar. MAGNA1 serisinin bakım gerektirmeyen ıslak rotorlu tasarımı, entegre kontrol paneli, arıza rölesi ve dijital başlat/durdur girişi; mekanik tesisat uygulamalarında kolay kurulum ve işletme avantajı sağlar. Grundfos MAGNA1 25-40, MAGNA1 25-40 180, Grundfos sirkülasyon pompası, frekans konvertörlü sirkülasyon pompası, frekans kontrollü sirkülasyon pompası, ıslak rotorlu sirkülasyon pompası ve enerji verimli sirkülasyon pompası ihtiyaçlarınız için MekanikPark.com üzerinden ürünün teknik özelliklerini, hidrolik performans eğrisini ve montaj ölçülerini inceleyebilirsiniz.
