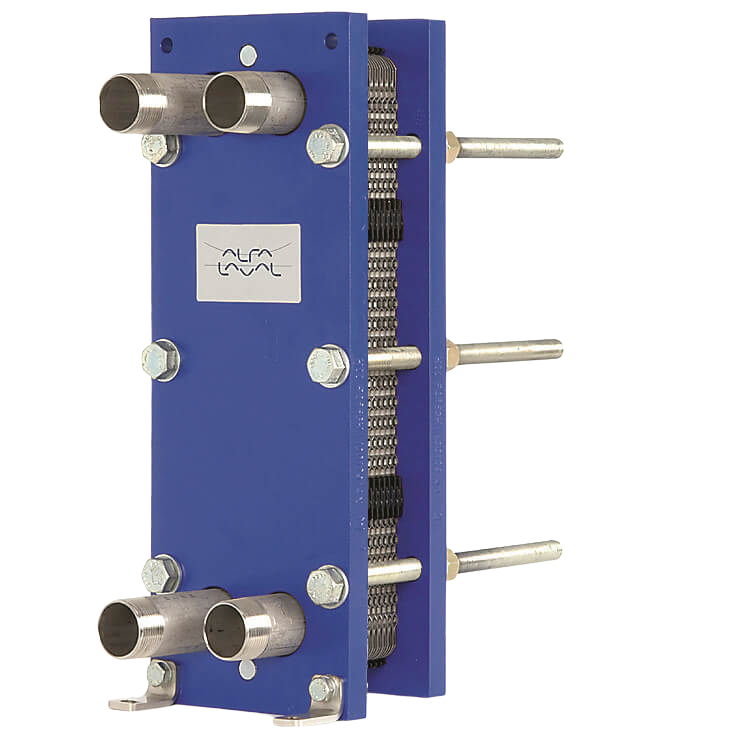

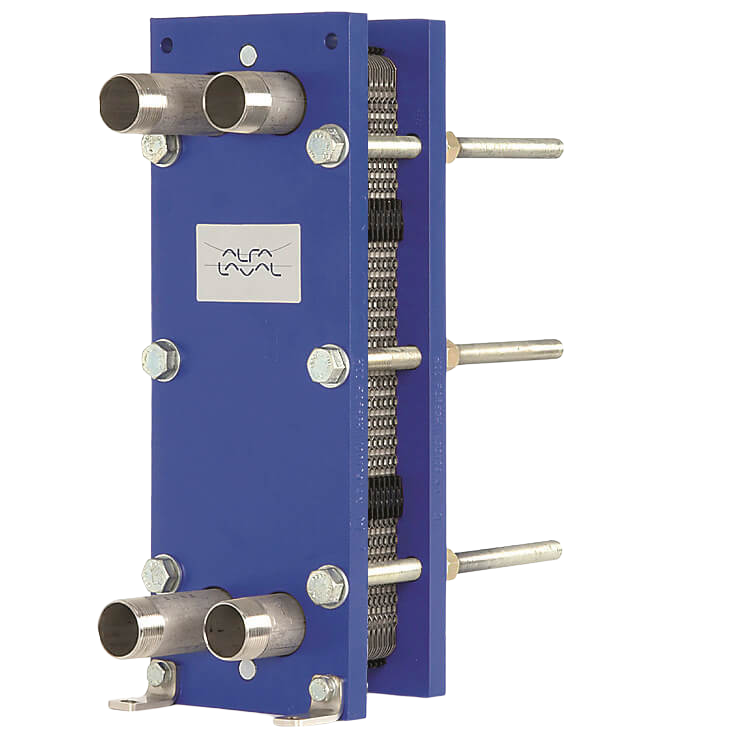

ALFA LAVAL · KULLANMA SICAK SUYU
M3 FG İÇ DİŞLİ 20 PLAKA NBRB
Plakalı Eşanjör
Isıtma devresinden kullanım suyu devresine ısı aktarımı için kullanılan plakalı eşanjör çözümü. İki devre arasında akışkanlar birbirine karışmadan ısı transferi sağlanır.
Kapasite değeri aşağıda belirtilen tasarım sıcaklıkları için geçerlidir.
Malzeme ve teknik özellikler
| Özellik | Değer |
|---|---|
| Plaka Malzemesi | AISI 316 Paslanmaz Çelik |
| Plaka Kalınlığı | 0,5 mm |
| Conta Malzemesi | Nitril Bazlı Kauçuk (NBR) |
| Conta Sıcaklık Dayanımı | -10 °C ~ +110 °C |
| Eşanjör Gövde Basınç Dayanımı | PN16 |
| Teslim Süresi | 2-3 İş Günü İçinde Kargoda |
Modele özel kapasite ve çalışma koşulları
| Model | Giriş / çıkış | Kapasite (kcal/h) | Primer devre (°C) | Sekonder devre (°C) |
|---|---|---|---|---|
| M3 FG İÇ DİŞLİ 20 PLAKA NBRB | 1 1/4" | 129.000 | 90-70 Su | 10-60 Su |
M3 serisi bu model kullanma sıcak suyu uygulaması için listelenmiştir. Sadece kapasite değerine göre seçim yapılmamalı; çalışma sıcaklıkları, debiler ve basınç kayıpları birlikte kontrol edilmelidir.
Teknik çizim ve montaj ölçüleri
M3 FG İÇ DİŞLİ 20 PLAKA NBRB · Ölçüler mm cinsindendir.
| Model | Giriş / çıkış | H | W | Lmin | Lmax | VC | HC |
|---|---|---|---|---|---|---|---|
| M3 FG İÇ DİŞLİ 20 PLAKA NBRB | 1 1/4" | 480 | 180 | 400 | 650 | 357 | 60 |
L boyu plaka sayısına göre değişmektedir. Teknik çizim seri ölçü referansıdır; yukarıdaki tabloda bu modele ait ölçüler gösterilmiştir.
Sık sorulan sorular
Kapasite her çalışma koşulunda aynı mıdır?
Hayır. 129.000 kcal/h kapasite, aşağıdaki primer ve sekonder devre sıcaklıklarına göre verilmiştir. Farklı sıcaklık, debi ve akışkan koşullarında kapasite yeniden değerlendirilmelidir.
Doğru eşanjör seçimi için hangi bilgiler gerekir?
İstenen ısı yükü, her iki devrenin giriş ve çıkış sıcaklıkları, debileri, akışkan özellikleri ve izin verilen basınç kayıpları birlikte değerlendirilir.
Montaj alanı nasıl planlanmalı?
Bağlantı ölçülerine ek olarak borulama, bakım ve plaka paketine erişim için yeterli alan bırakılmalıdır. L boyu plaka sayısına göre değişir.
Projenizin kapasite ve çalışma sıcaklıklarını paylaşın; ihtiyacınıza uygun modeli birlikte değerlendirelim.
