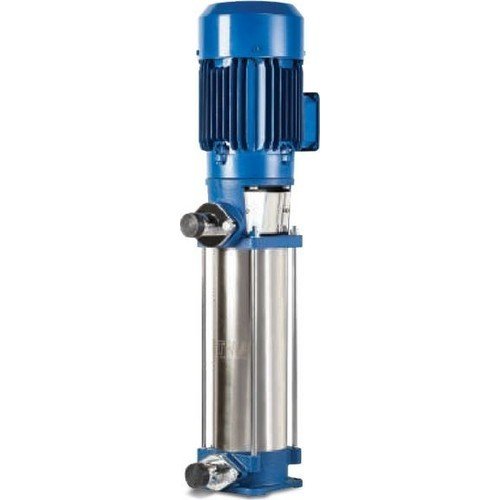

APS by ETNA KO 10 Serisi
APS by ETNA KO 10 serisi dik milli çok kademeli santrifüj pompalar; bahçe ve tarımsal sulama, havuz fıskiyeleri, binalar, sanayi ve temiz su transferi uygulamalarında kullanılır. Paslanmaz çelik gövde ve mil yapısıyla kompakt bir pompa çözümü sunar.
Kullanım Alanları
APS by ETNA KO 10 serisi dik milli çok kademeli santrifüj pompalar; temiz su transferi, bahçe ve tarımsal sulama, havuz fıskiyeleri, bina ve sanayi uygulamalarında kullanılır. Tesisat için uygun model, gerekli debi ve basma yüksekliği birlikte değerlendirilerek seçilmelidir.
Yapısal Özellikler
| Bileşen / Özellik | Malzeme / Değer |
|---|---|
| Gövde | Paslanmaz çelik |
| Fan ve difüzörler | Noryl |
| Mil | Paslanmaz çelik |
| Mekanik salmastra | Carbon / Ceramic / NBR |
| Giriş-çıkış gövdesi | Pik döküm |
| Motor devri / Koruma sınıfı | 2900 d/dk / IP54 |
| Maksimum akışkan sıcaklığı | 40 °C |
KO 10 Serisi Teknik Özellikler
| Model | Motor Gücü (HP) | Motor Gücü (kW) | Giriş | Çıkış |
|---|---|---|---|---|
| KO 10/5-22 | 3 | 2,2 | 1¼" | 1¼" |
| KO 10/S7-22 | 3 | 2,2 | 1¼" | 1¼" |
| KO 10/7-30 | 4 | 3 | 1¼" | 1¼" |
| KO 10/9-40 | 5,5 | 4 | 1¼" | 1¼" |
| KO 10/10-40 | 5,5 | 4 | 1¼" | 1¼" |
| KO 10/12-55 | 7,5 | 5,5 | 1¼" | 1¼" |

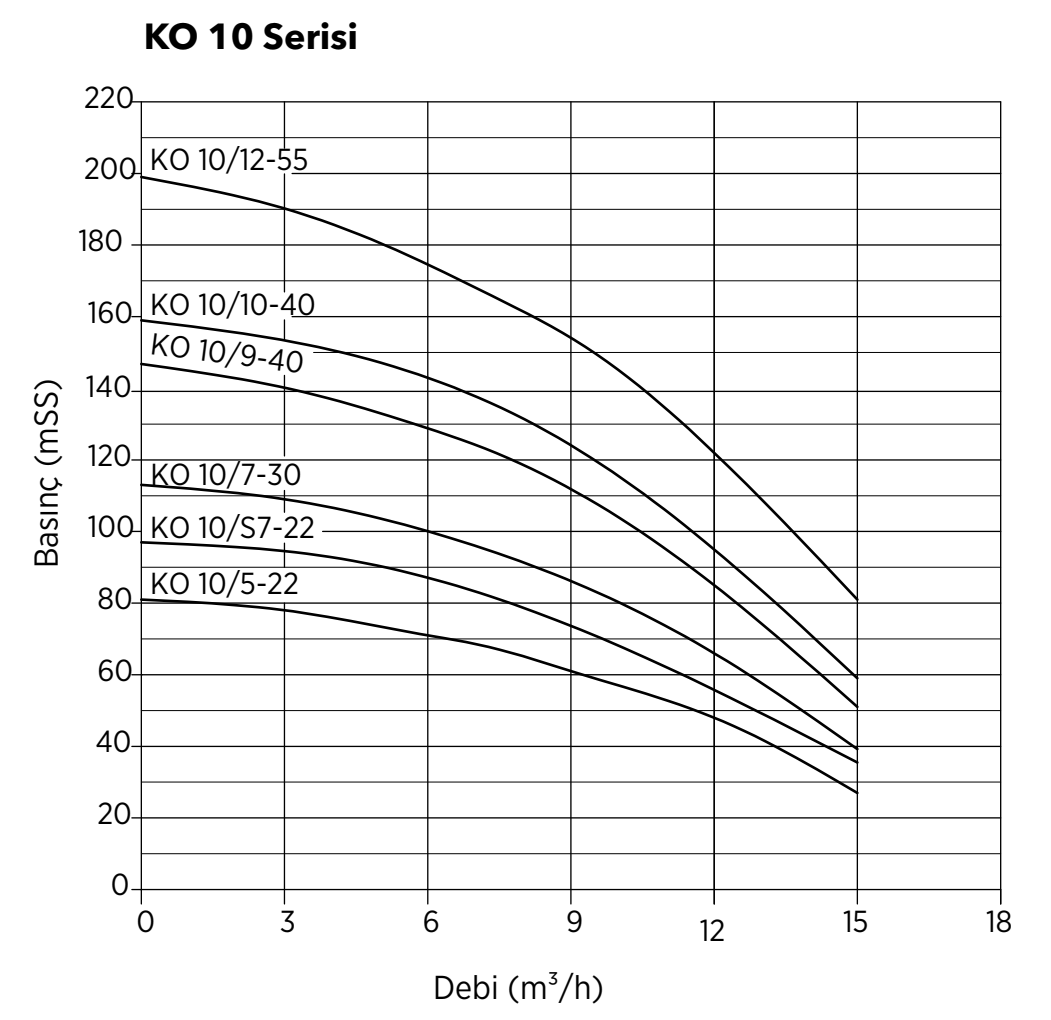

KO 10 Serisi Performans Eğrisi
Performans Değerleri
Sütunlar debiyi (m³/h), tablo değerleri basma yüksekliğini (mSS) gösterir.
| Model | 0 m³/h | 3 m³/h | 6 m³/h | 7,2 m³/h | 9 m³/h | 12 m³/h | 15 m³/h |
|---|---|---|---|---|---|---|---|
| KO 10/5-22 | 81 | 78 | 71 | 68 | 61 | 48 | 27 |
| KO 10/S7-22 | 97 | 92 | 88 | 83 | 74 | 56 | 20 |
| KO 10/7-30 | 113 | 109 | 100 | 95 | 86 | 66 | 39 |
| KO 10/9-40 | 147 | 140 | 128 | 122 | 110 | 85 | 51 |
| KO 10/10-40 | — | — | — | — | — | — | — |
| KO 10/12-55 | 199 | 190 | 174 | 166 | 153 | 122 | 81 |
KO 10/10-40 için sayısal değerler mevcut katalog tablosunda verilmemiştir; bu modellerin çalışma noktaları yukarıdaki grup eğrisinden değerlendirilmelidir.
Teknik Çizim ve Ürün Boyutları
KO 10 Serisi Ölçü Tablosu
Boyutlar mm, ağırlıklar kg cinsindedir. Giriş ve çıkış bağlantıları inç olarak verilmiştir.
| Model | Giriş | Çıkış | A | B | C | D | ØE | H | H1 | H2 | F | G | Ağırlık (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KO 10/5-22 | 1¼" | 1¼" | 153 | 122 | 153 | 122 | 12 | 38 | 322 | 696 | 220 | 180 | 22 |
| KO 10/S7-22 | 1¼" | 1¼" | 153 | 122 | 153 | 122 | 12 | 38 | 398 | 772 | 220 | 180 | 23 |
| KO 10/7-30 | 1¼" | 1¼" | 153 | 122 | 153 | 122 | 12 | 38 | 398 | 772 | 220 | 180 | 32 |
| KO 10/9-40 | 1¼" | 1¼" | 153 | 122 | 153 | 122 | 12 | 38 | 482 | 883 | 230 | 200 | 39 |
| KO 10/10-40 | 1¼" | 1¼" | 153 | 122 | 153 | 122 | 12 | 38 | 520 | 920 | 230 | 200 | 40 |
| KO 10/12-55 | 1¼" | 1¼" | 153 | 122 | 153 | 122 | 12 | 38 | 596 | 1020 | 260 | 220 | 46 |
KO 10 Serisi — Ürün Grubu Özeti
APS by ETNA KO 10 serisi; KO 10/5-22, KO 10/S7-22, KO 10/7-30, KO 10/9-40, KO 10/10-40, KO 10/12-55 modellerinden oluşan dik milli çok kademeli santrifüj pompa grubudur. Paslanmaz çelik gövde ve mil, Noryl fan ve difüzörler ile temiz su transferi ve sulama uygulamalarına yönelik kompakt bir çözüm sunar. Serinin motor gücü 2,2–5,5 kW aralığındadır; giriş bağlantısı 1¼ inç, çıkış bağlantısı 1¼ inçtir. Model seçiminde KO 10 grubuna ait performans eğrileri, teknik özellikler ve ölçü tablosu birlikte değerlendirilmelidir.
