DİK MİLLİ ÇOK KADEMELİ SANTRİFÜJ POMPALAR

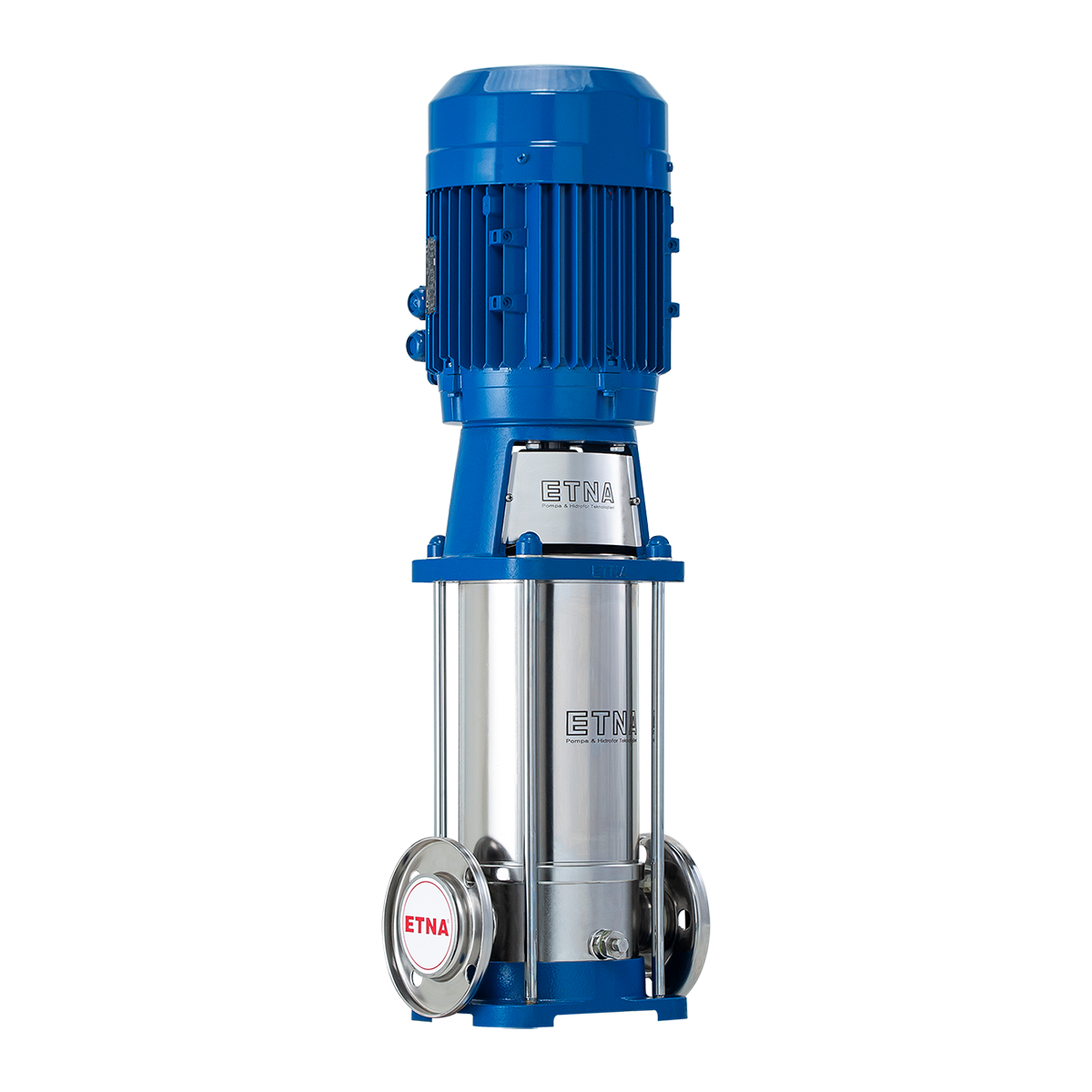

ETNA KI 5 Serisi Komple Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 5 Serisi; suyla temas eden yüzeyleri paslanmaz çelikten üretilmiş, dik milli çok kademeli santrifüj pompa serisidir.
Pompa gövdesi, fan ve difüzörlerde AISI 304 paslanmaz çelik, pompa milinde ise AISI 420 paslanmaz çelik kullanılmaktadır. Inline (eş eksenli) giriş-çıkış bağlantısı, kompakt yapısı ve yüksek basınç üretme kapasitesi sayesinde birçok basınçlandırma ve su transfer uygulamasında kullanılabilir.
Paslanmaz Çelik Çok Kademeli Pompa Çözümü
KI 5 Serisi pompalar, çok kademeli dik milli yapıları sayesinde kompakt gövde içerisinde yüksek basınç oluşturmak üzere tasarlanmıştır.
Suyla temas eden yüzeylerde paslanmaz çelik malzeme kullanılması; pompa serisini temiz su transferi ve basınçlandırma uygulamaları için uygun bir çözüm haline getirir.
KI Serisi Malzeme Yapısı
KI 5 Serisi Genel Teknik Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Mekanik Salmastra | Karbon / Seramik / EPDM |
| Akışkan Sıcaklığı | 0 – 100 °C |
| Motor Besleme | 3 × 380 V, 50 Hz |
| Devir Sayısı | 2900 d/dk |
| Koruma Sınıfı | IP54 |
| İzolasyon Sınıfı | F |
| Bağlantı Yapısı | Inline / Eş Eksenli |

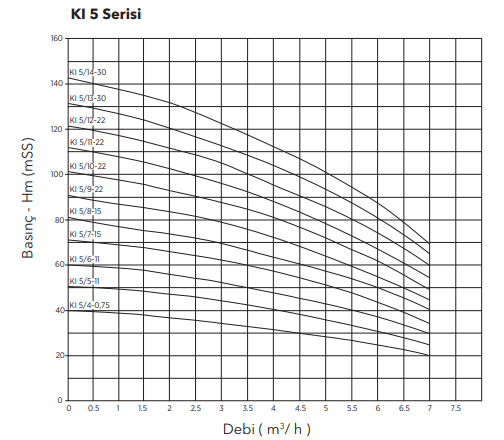

ETNA KI 5 Serisi Performans Eğrileri
KI 5 serisinin tüm modellerine ait debi – basma yüksekliği performans eğrileri aşağıda birlikte gösterilmektedir.
KI 5 Serisi Performans Değerleri
Tablodaki basma yüksekliği değerleri mSS cinsindendir.
| Model | HP | kW | 0 m³/h | 2 m³/h | 3 m³/h | 4 m³/h | 5 m³/h | 6 m³/h | 7 m³/h | Giriş | Çıkış |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KI 5/4-075 | 1 | 0,75 | 40 | 36 | 34 | 32 | 27 | 24 | 19 | 1" | 1" |
| KI 5/5-11 | 1,5 | 1,1 | 50 | 45 | 43 | 40 | 34 | 31 | 23 | 1" | 1" |
| KI 5/6-11 | 1,5 | 1,1 | 60 | 54 | 52 | 48 | 41 | 37 | 28 | 1" | 1" |
| KI 5/7-15 | 2 | 1,5 | 71 | 63 | 61 | 56 | 48 | 43 | 33 | 1" | 1" |
| KI 5/8-15 | 2 | 1,5 | 81 | 72 | 70 | 64 | 55 | 50 | 38 | 1" | 1" |
| KI 5/9-22 | 3 | 2,2 | 91 | 83 | 80 | 72 | 63 | 57 | 43 | 1" | 1" |
| KI 5/10-22 | 3 | 2,2 | 101 | 90 | 87 | 81 | 71 | 62 | 48 | 1" | 1" |
| KI 5/11-22 | 3 | 2,2 | 112 | 102 | 96 | 88 | 78 | 69 | 53 | 1" | 1" |
| KI 5/12-22 | 3 | 2,2 | 122 | 108 | 104 | 95 | 85 | 75 | 58 | 1" | 1" |
| KI 5/13-30 | 4 | 3,0 | 132 | 120 | 112 | 104 | 94 | 82 | 63 | 1" | 1" |
| KI 5/14-30 | 4 | 3,0 | 144 | 126 | 122 | 112 | 101 | 89 | 68 | 1" | 1" |
ETNA KI 5 Serisi Pompa Ölçü Çizimi
KI 5 Serisi Pompa Boyutları
| Model | Giriş | Çıkış | H1 (mm) | G (mm) | G1 (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|
| KI 5/4-075 | DN25 | DN25 | 578 | 156 | 196 | 19 |
| KI 5/5-11 | DN25 | DN25 | 605 | 156 | 196 | 21 |
| KI 5/6-11 | DN25 | DN25 | 632 | 176 | 216 | 22 |
| KI 5/7-15 | DN25 | DN25 | 714 | 176 | 216 | 23 |
| KI 5/8-15 | DN25 | DN25 | 741 | 176 | 216 | 24 |
| KI 5/9-22 | DN25 | DN25 | 768 | 176 | 216 | 29 |
| KI 5/10-22 | DN25 | DN25 | 795 | 176 | 216 | 29 |
| KI 5/11-22 | DN25 | DN25 | 822 | 176 | 216 | 30 |
| KI 5/12-22 | DN25 | DN25 | 849 | 176 | 216 | 31 |
| KI 5/13-30 | DN25 | DN25 | 918 | 194 | 231 | 35 |
| KI 5/14-30 | DN25 | DN25 | 942 | 194 | 231 | 36 |
KI 5 Serisi Model Seçenekleri
Pompa Seçimi ve Uygulama Bilgileri
- KI 5 serisinde pompa seçimi, tesisatın ihtiyaç duyduğu debi ve basma yüksekliğine göre yapılmalıdır.
- Seride 0,75 kW ile 3,0 kW arasında farklı motor güçlerine sahip 11 model bulunmaktadır.
- Tüm seri 3×380 V, 50 Hz elektrik beslemesine sahiptir.
- Pompa motorlarının nominal devir sayısı 2900 d/dk'dır.
- Akışkan sıcaklığı 0 – 100 °C aralığındadır.
- Standart üretimde galvaniz kaplı flanş kullanılmaktadır.
- Paslanmaz flanş talep edilmesi halinde ayrıca belirtilmelidir.

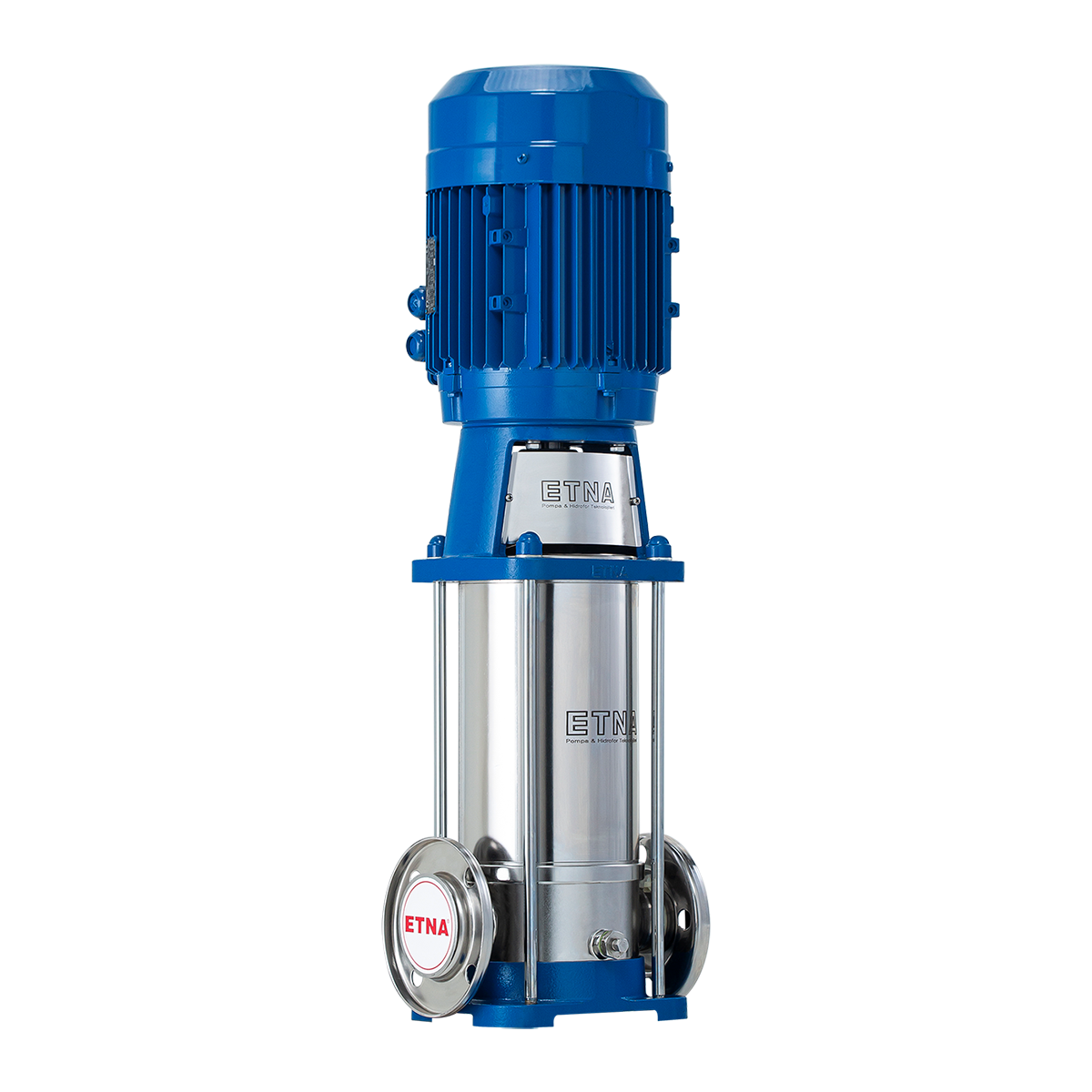

ETNA KI 5 Serisi Dik Milli Komple Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 5 Serisi dik milli komple paslanmaz çelik santrifüj pompalar, kompakt ve çok kademeli yapıları sayesinde su transferi ve basınçlandırma uygulamalarında kullanılan pompa serisidir.
KI 5 serisinde pompa gövdesi, fan ve difüzörler AISI 304 paslanmaz çelikten, pompa mili ise AISI 420 paslanmaz çelikten üretilmektedir. Mekanik salmastra yapısı Karbon / Seramik / EPDM'dir.
Seride KI 5/4-075, KI 5/5-11, KI 5/6-11, KI 5/7-15, KI 5/8-15, KI 5/9-22, KI 5/10-22, KI 5/11-22, KI 5/12-22, KI 5/13-30 ve KI 5/14-30 olmak üzere toplam 11 farklı model bulunmaktadır.
Motor güçleri 0,75 kW ile 3,0 kW arasında değişirken, serinin maksimum sıfır debi basma yüksekliği 144 mSS'ye kadar ulaşmaktadır. KI 5 serisi pompalar 3×380 V, 50 Hz elektrik beslemesiyle ve 2900 d/dk motor devrinde çalışmaktadır.
