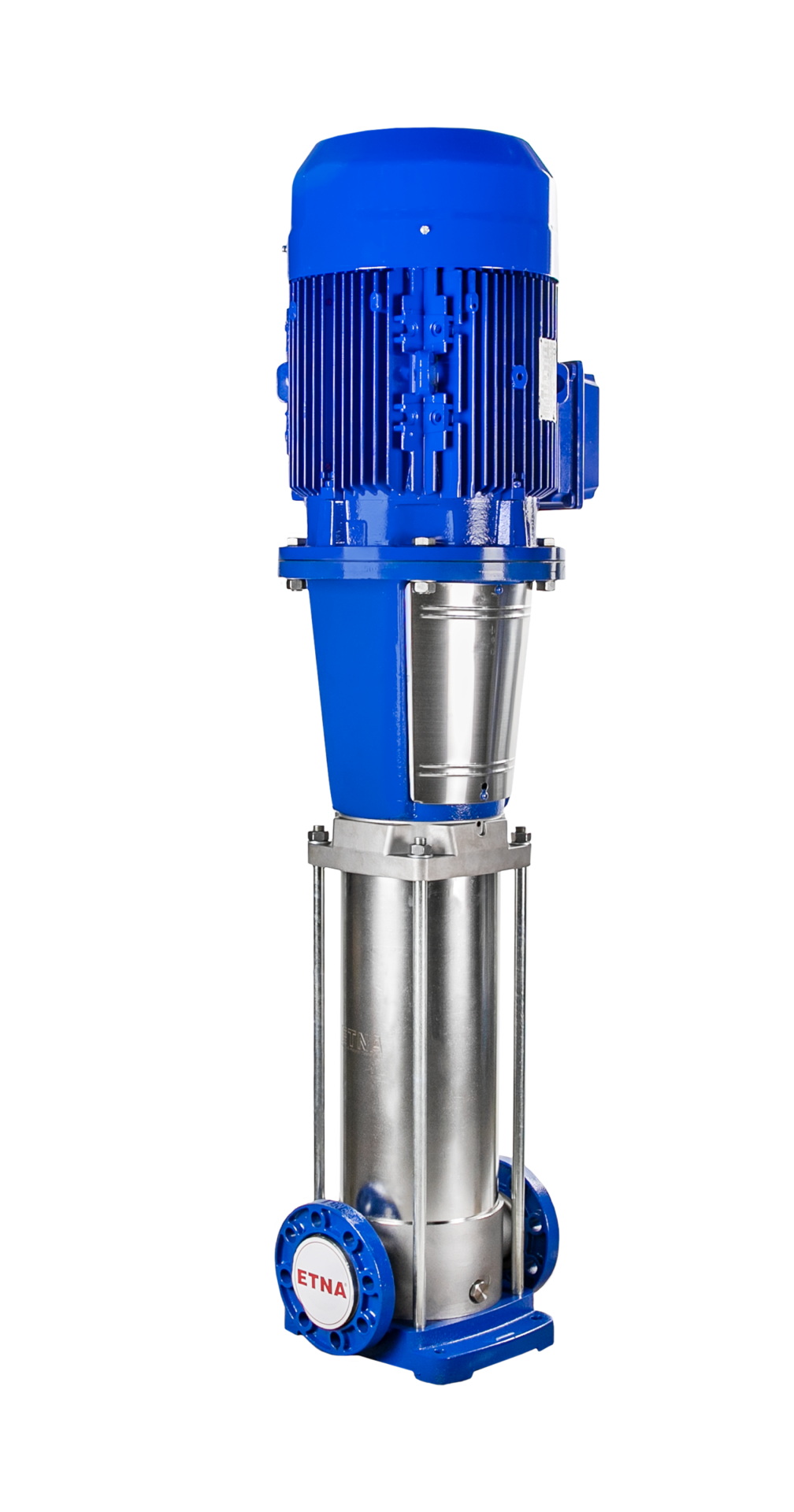

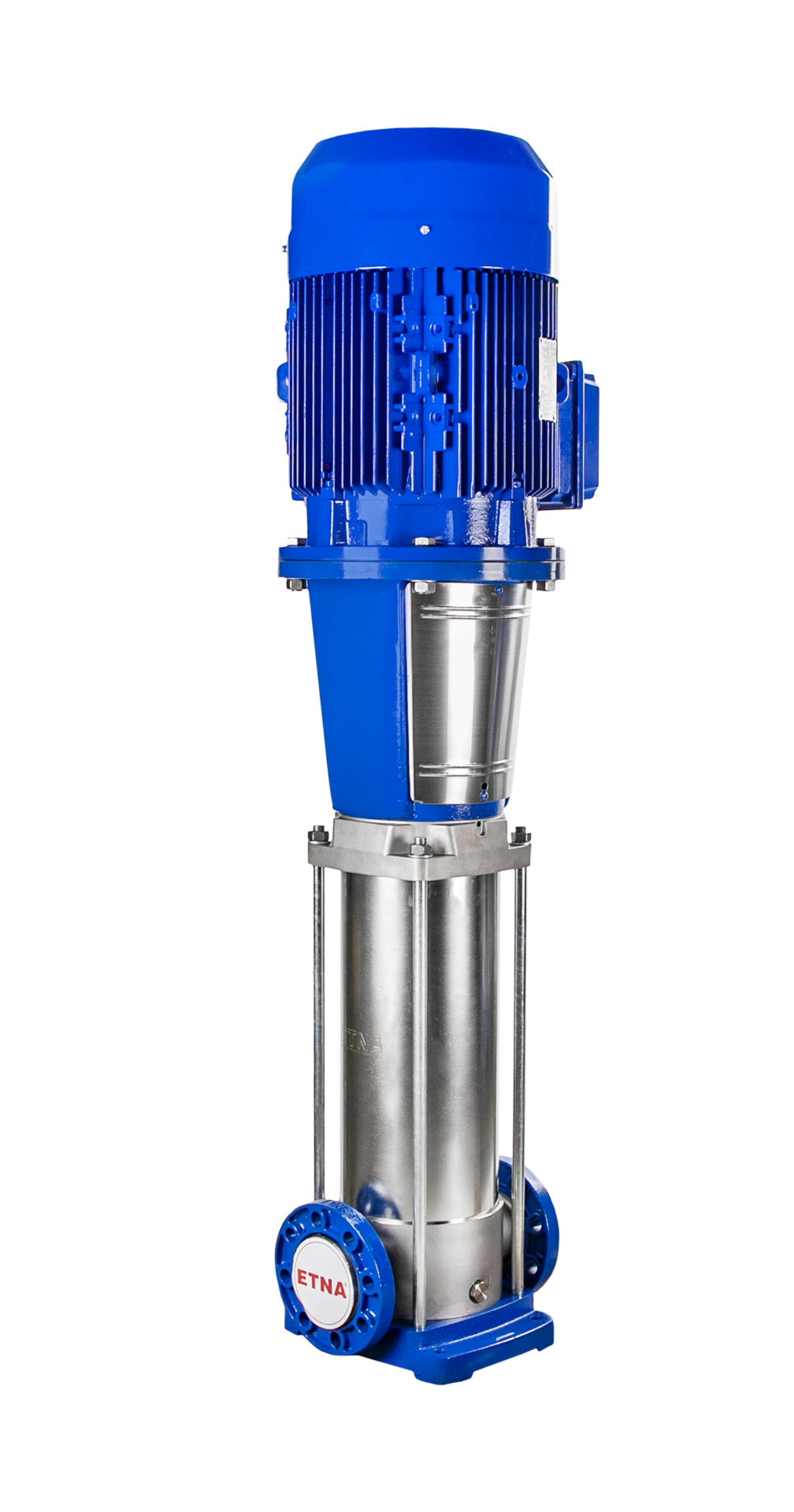

ETNA KI 42 Serisi Komple Paslanmaz Çelik Santrifüj Pompalar Paslanmaz Giriş – Çıkış Gövdeli
ETNA KI 42 Serisi Paslanmaz Gövde; yüksek debi ve yüksek basınç gerektiren profesyonel basınçlandırma ve su transfer sistemleri için geliştirilmiş, dik milli çok kademeli santrifüj pompa serisidir.
Pompa gövdesi, giriş-çıkış gövdesi, fan ve difüzör AISI 304 kalite paslanmaz çelik, pompa mili ise AISI 420 paslanmaz çelik yapıdadır.
Inline (eş eksenli) emiş ve basma bağlantısı sayesinde kompakt tesisat tasarımına olanak sağlayan KI 42 serisi; hidrofor, temiz su transferi, basınçlandırma ve endüstriyel tesis uygulamalarında kullanılabilir.
Yüksek Debi ve Yüksek Basınç İçin Paslanmaz Pompa Çözümü
KI 42 Paslanmaz Gövde serisi, yüksek debi ve yüksek basma yüksekliğinin birlikte gerekli olduğu profesyonel tesisatlar için geliştirilmiş çok kademeli dik milli santrifüj pompalardan oluşur.
Seride KI 42/2-55 Paslanmaz Gövde modelinden KI 42/13-450 Paslanmaz Gövde modeline kadar toplam 12 farklı model bulunmaktadır.
Giriş ve çıkış gövdelerinin de AISI 304 paslanmaz çelik olması sayesinde özellikle korozyon dayanımının ve paslanmaz malzeme kullanımının önem taşıdığı tesisatlar için profesyonel bir çözüm sunar.
KI 42 Paslanmaz Gövde Malzeme Yapısı
KI 42 Paslanmaz Gövde Genel Teknik Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Giriş – Çıkış Gövdesi | AISI 304 Paslanmaz Çelik |
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Mekanik Salmastra | Karbon / Seramik / EPDM |
| Akışkan Sıcaklığı | 0 – 100 °C |
| Motor Besleme | 3 × 380 V, 50 Hz |
| Devir Sayısı | 2900 d/dk |
| Koruma Sınıfı | IP54 |
| İzolasyon Sınıfı | F |
| Bağlantı Yapısı | Inline / Eş Eksenli |
| Emiş Bağlantısı | DN80 |
| Basma Bağlantısı | DN80 |
| Motor Gücü Aralığı | 5,5 – 45 kW |
| Motor Gücü Aralığı | 7,5 – 60 HP |
ETNA KI 42 Serisi Performans Eğrileri
KI 42/2 ile KI 42/13 arasındaki tüm kademe seçeneklerinin debi ve basma yüksekliği ilişkisi aşağıdaki hidrolik performans eğrisinde gösterilmektedir.
KI 42 Paslanmaz Gövde Hidrolik Performans Değerleri
Debi değerleri m³/h, basma yüksekliği değerleri mSS cinsindendir.
| Model | kW | HP | 0 m³/h | 5 m³/h | 15 m³/h | 25 m³/h | 35 m³/h | 45 m³/h | 55 m³/h |
|---|---|---|---|---|---|---|---|---|---|
| KI 42/2-55 | 5,5 | 7,5 | 41 | 41 | 41 | 39 | 34 | 30 | 25 |
| KI 42/3-110 | 11 | 15 | 66 | 66 | 66 | 64 | 55 | 46 | 37 |
| KI 42/4-150 | 15 | 20 | 91 | 91 | 91 | 86 | 78 | 66 | 54 |
| KI 42/5-185 | 18,5 | 25 | 118 | 118 | 116 | 110 | 98 | 84 | 72 |
| KI 42/6-220 | 22 | 30 | 141 | 141 | 140 | 133 | 119 | 102 | 85 |
| KI 42/7-300 | 30 | 40 | 167 | 167 | 166 | 157 | 138 | 119 | 100 |
| KI 42/8-300 | 30 | 40 | 192 | 192 | 190 | 181 | 159 | 137 | 116 |
| KI 42/9-300 | 30 | 40 | 212 | 212 | 211 | 204 | 181 | 157 | 134 |
| KI 42/10-370 | 37 | 50 | 236 | 236 | 236 | 230 | 203 | 176 | 149 |
| KI 42/11-450 | 45 | 60 | 262 | 262 | 262 | 254 | 224 | 195 | 166 |
| KI 42/12-450 | 45 | 60 | 285 | 285 | 285 | 278 | 250 | 216 | 181 |
| KI 42/13-450 | 45 | 60 | 313 | 313 | 310 | 302 | 277 | 243 | 197 |
ETNA KI 42 Serisi Teknik Ölçü Çizimi
KI 42 Paslanmaz Gövde Pompa Boyutları
| Model | Giriş | Çıkış | H1 (mm) | G (mm) | G1 (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|
| KI 42/2-55 | DN80 | DN80 | 970 | 220 | 255 | 33 |
| KI 42/3-110 | DN80 | DN80 | 1310 | 310 | 400 | 58 |
| KI 42/4-150 | DN80 | DN80 | 1390 | 310 | 400 | 78 |
| KI 42/5-185 | DN80 | DN80 | 1470 | 310 | 400 | 93 |
| KI 42/6-220 | DN80 | DN80 | 1550 | 310 | 400 | 95 |
| KI 42/7-300 | DN80 | DN80 | 1700 | 390 | 475 | 132 |
| KI 42/8-300 | DN80 | DN80 | 1860 | 390 | 475 | 134 |
| KI 42/9-300 | DN80 | DN80 | 1940 | 390 | 475 | 163 |
| KI 42/10-370 | DN80 | DN80 | 2020 | 390 | 475 | 165 |
| KI 42/11-450 | DN80 | DN80 | 2120 | 435 | 510 | 203 |
| KI 42/12-450 | DN80 | DN80 | 2200 | 435 | 510 | 205 |
| KI 42/13-450 | DN80 | DN80 | 2280 | 435 | 510 | 283 |
A = 334 mm | B = 265 mm | C = 249 mm | D = 190 mm | E = 365 mm | ØF = 14 mm | H = 140 mm
KI 42 Paslanmaz Gövde Model Seçenekleri
Pompa Seçimi ve Uygulama Bilgileri
- Pompa seçimi tesisatın ihtiyaç duyduğu debi ve toplam manometrik basma yüksekliğine göre yapılmalıdır.
- KI 42 Paslanmaz Gövde serisinde KI 42/2-55 ile KI 42/13-450 arasında toplam 12 model bulunmaktadır.
- Motor güçleri 5,5 kW ile 45 kW; 7,5 HP ile 60 HP arasında değişmektedir.
- Pompa gövdesi ve giriş-çıkış gövdeleri AISI 304 paslanmaz çeliktir.
- Fan ve difüzörler AISI 304, pompa mili AISI 420 paslanmaz çeliktir.
- Mekanik salmastra Karbon / Seramik / EPDM yapıdadır.
- Motor beslemesi 3×380 V, 50 Hz'dir.
- Nominal motor devri 2900 d/dk'dır.
- Akışkan sıcaklığı 0 – 100 °C aralığındadır.
- Emiş ve basma bağlantıları DN80'dir.
- Inline eş eksenli bağlantı yapısı kompakt ve düzenli tesisat uygulamasına olanak sağlar.
- Standart üretim galvaniz kaplı flanşlıdır. Paslanmaz flanş talebi ayrıca belirtilmelidir.
ETNA KI 42 Serisi Paslanmaz Gövde Dik Milli Santrifüj Pompalar
ETNA KI 42 Serisi Paslanmaz Gövde dik milli santrifüj pompalar, yüksek debi ve yüksek basma yüksekliği gerektiren temiz su basınçlandırma, hidrofor ve su transfer sistemleri için geliştirilmiş çok kademeli profesyonel pompa çözümleridir.
KI 42 Paslanmaz Gövde serisinde pompa gövdesi, giriş-çıkış gövdesi, fan ve difüzör AISI 304 paslanmaz çelik, pompa mili ise AISI 420 paslanmaz çelik olarak üretilmektedir.
Seride KI 42/2-55 Paslanmaz Gövde modelinden KI 42/13-450 Paslanmaz Gövde modeline kadar toplam 12 farklı model bulunmaktadır. Motor güçleri 5,5 kW ile 45 kW, 7,5 HP ile 60 HP arasında değişmektedir.
KI 42 serisi 3×380 V, 50 Hz elektrik beslemesine, 2900 d/dk nominal motor devrine, IP54 koruma sınıfına ve F izolasyon sınıfına sahiptir. Akışkan sıcaklığı 0 – 100 °C aralığındadır.
DN80 emiş ve basma bağlantısına sahip serinin en yüksek kademeli modeli olan KI 42/13-450, yayınlanan performans tablosunda sıfır debide 313 mSS, 55 m³/h debide ise 197 mSS basma yüksekliği sağlamaktadır.
