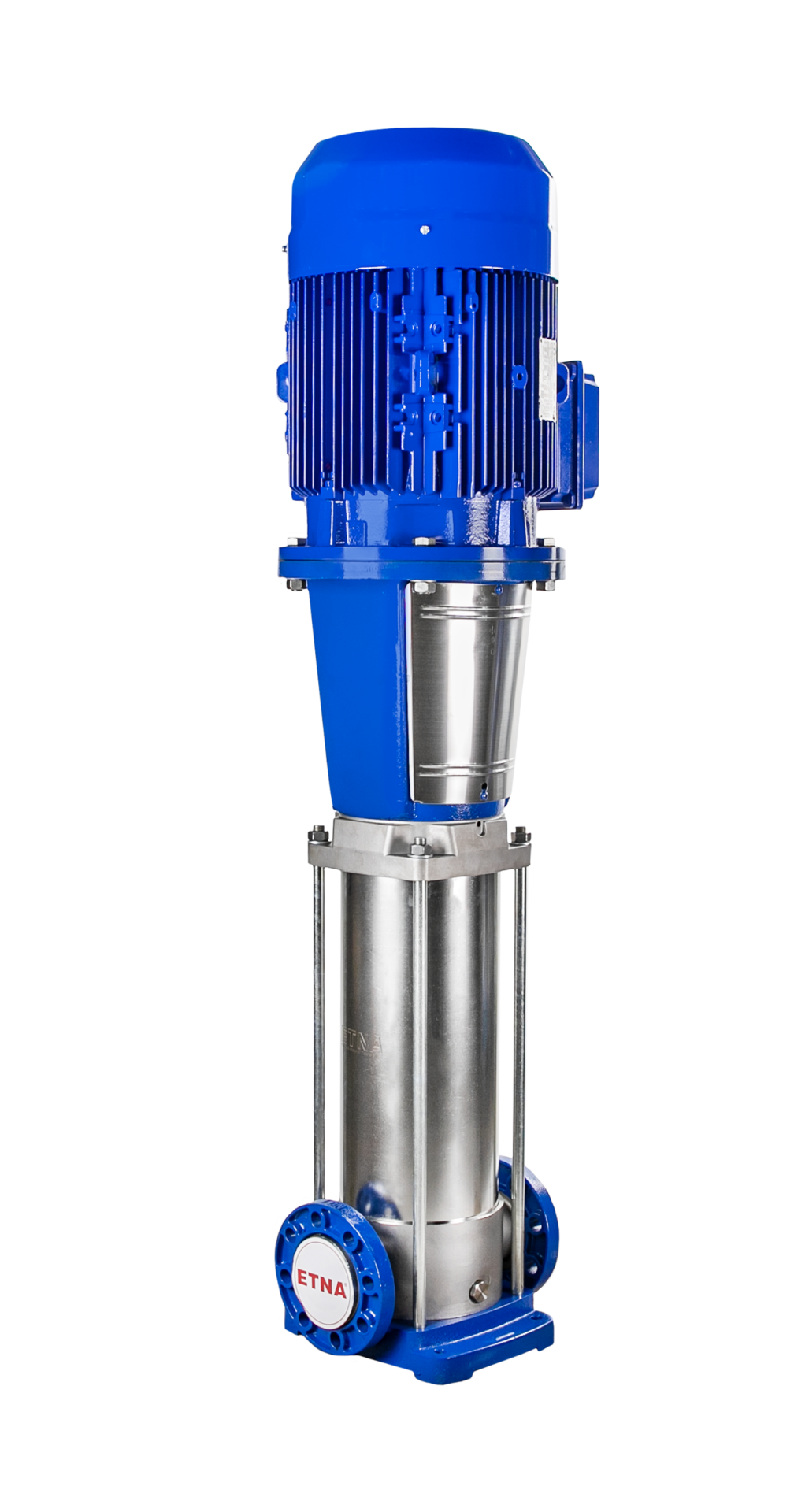

ETNA KI 42 Serisi Paslanmaz Çelik Santrifüj Pompalar Pik Giriş – Çıkış Gövdeli
ETNA KI 42 Serisi Pik Gövde; suyla temas eden pompa gövdesi, fan ve difüzörleri AISI 304 kalite paslanmaz çelikten üretilmiş, yüksek verimli ve kompakt yapılı dik milli çok kademeli santrifüj pompa serisidir.
Seride giriş ve çıkış gövdesi pik döküm, pompa gövdesi ile fan ve difüzörler AISI 304 paslanmaz çelik, pompa mili ise AISI 420 paslanmaz çelik yapıdadır.
Inline (eş eksenli) bağlantı yapısı sayesinde basınçlandırma, su transferi, hidrofor ve endüstriyel tesis uygulamalarında yüksek debi ve yüksek basma yüksekliği gereksinimlerini karşılayabilecek geniş bir çalışma aralığı sunar.
Yüksek Debi ve Yüksek Basınç İçin Profesyonel Pompa Serisi
ETNA KI 42 serisi; çok kademeli dik milli hidrolik yapısı ile yüksek debi ve yüksek basma yüksekliğinin birlikte gerekli olduğu tesisatlar için geliştirilmiştir.
Seri, KI 42/2-55 Pik Gövde modelinden KI 42/13-450 Pik Gövde modeline kadar toplam 12 farklı pompa seçeneğinden oluşmaktadır.
5,5 kW ile 45 kW arasında değişen motor güçleri ve 55 m³/h seviyesine kadar verilen performans değerleriyle bina tesisatlarından endüstriyel uygulamalara kadar geniş bir kullanım alanına sahiptir.
KI 42 Pik Gövde Malzeme Yapısı
KI 42 Pik Gövde Genel Teknik Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Giriş – Çıkış Gövdesi | Pik Döküm |
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Mekanik Salmastra | Karbon / Seramik / EPDM |
| Akışkan Sıcaklığı | 0 – 100 °C |
| Motor Besleme | 3 × 380 V, 50 Hz |
| Devir Sayısı | 2900 d/dk |
| Koruma Sınıfı | IP54 |
| İzolasyon Sınıfı | F |
| Bağlantı Yapısı | Inline / Eş Eksenli |
| Emiş Bağlantısı | DN80 |
| Basma Bağlantısı | DN80 |
| Motor Gücü Aralığı | 5,5 – 45 kW |
| Motor Gücü Aralığı | 7,5 – 60 HP |
ETNA KI 42 Serisi Performans Eğrileri
KI 42/2 ile KI 42/13 arasındaki model seçeneklerinin debi ve basma yüksekliği ilişkisi aşağıdaki hidrolik performans eğrisinde gösterilmektedir.
KI 42 Pik Gövde Hidrolik Performans Değerleri
Debi değerleri m³/h, basma yüksekliği değerleri mSS cinsindendir.
| Model | kW | HP | 0 m³/h | 5 m³/h | 15 m³/h | 25 m³/h | 35 m³/h | 45 m³/h | 55 m³/h |
|---|---|---|---|---|---|---|---|---|---|
| KI 42/2-55 PİK GÖVDE | 5,5 | 7,5 | 41 | 41 | 41 | 39 | 34 | 30 | 25 |
| KI 42/3-110 PİK GÖVDE | 11 | 15 | 66 | 66 | 66 | 64 | 55 | 46 | 37 |
| KI 42/4-150 PİK GÖVDE | 15 | 20 | 91 | 91 | 91 | 86 | 78 | 66 | 54 |
| KI 42/5-185 PİK GÖVDE | 18,5 | 25 | 118 | 118 | 116 | 110 | 98 | 84 | 72 |
| KI 42/6-220 PİK GÖVDE | 22 | 30 | 141 | 141 | 140 | 133 | 119 | 102 | 85 |
| KI 42/7-300 PİK GÖVDE | 30 | 40 | 167 | 167 | 166 | 157 | 138 | 119 | 100 |
| KI 42/8-300 PİK GÖVDE | 30 | 40 | 192 | 192 | 190 | 181 | 159 | 137 | 116 |
| KI 42/9-300 PİK GÖVDE | 30 | 40 | 212 | 212 | 211 | 204 | 181 | 157 | 134 |
| KI 42/10-370 PİK GÖVDE | 37 | 50 | 236 | 236 | 236 | 230 | 203 | 176 | 149 |
| KI 42/11-450 PİK GÖVDE | 45 | 60 | 262 | 262 | 262 | 254 | 224 | 195 | 166 |
| KI 42/12-450 PİK GÖVDE | 45 | 60 | 285 | 285 | 285 | 278 | 250 | 216 | 181 |
| KI 42/13-450 PİK GÖVDE | 45 | 60 | 313 | 313 | 310 | 302 | 277 | 243 | 197 |
ETNA KI 42 Serisi Teknik Ölçü Çizimi
KI 42 Pik Gövde Pompa Boyutları
| Model | Giriş | Çıkış | H1 (mm) | G (mm) | G1 (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|
| KI 42/2-55 PİK GÖVDE | DN80 | DN80 | 970 | 220 | 255 | 33 |
| KI 42/3-110 PİK GÖVDE | DN80 | DN80 | 1310 | 310 | 400 | 58 |
| KI 42/4-150 PİK GÖVDE | DN80 | DN80 | 1390 | 310 | 400 | 78 |
| KI 42/5-185 PİK GÖVDE | DN80 | DN80 | 1470 | 310 | 400 | 93 |
| KI 42/6-220 PİK GÖVDE | DN80 | DN80 | 1550 | 310 | 400 | 95 |
| KI 42/7-300 PİK GÖVDE | DN80 | DN80 | 1700 | 390 | 475 | 132 |
| KI 42/8-300 PİK GÖVDE | DN80 | DN80 | 1860 | 390 | 475 | 134 |
| KI 42/9-300 PİK GÖVDE | DN80 | DN80 | 1940 | 390 | 475 | 163 |
| KI 42/10-370 PİK GÖVDE | DN80 | DN80 | 2020 | 390 | 475 | 165 |
| KI 42/11-450 PİK GÖVDE | DN80 | DN80 | 2120 | 435 | 510 | 203 |
| KI 42/12-450 PİK GÖVDE | DN80 | DN80 | 2200 | 435 | 510 | 205 |
| KI 42/13-450 PİK GÖVDE | DN80 | DN80 | 2280 | 435 | 510 | 283 |
A = 334 mm | B = 265 mm | C = 249 mm | D = 190 mm | E = 365 mm | ØF = 14 mm | H = 140 mm
KI 42 Pik Gövde Model Seçenekleri
Pompa Seçimi ve Uygulama Bilgileri
- KI 42 serisinde doğru pompa seçimi tesisatın ihtiyaç duyduğu debi ve toplam manometrik basma yüksekliğine göre yapılmalıdır.
- Seride KI 42/2-55 ile KI 42/13-450 arasında toplam 12 model bulunmaktadır.
- Motor güçleri 5,5 kW ile 45 kW; 7,5 HP ile 60 HP arasında değişmektedir.
- Pompa gövdesi AISI 304 paslanmaz çelik, giriş ve çıkış gövdeleri pik dökümdür.
- Fan ve difüzörler AISI 304, pompa mili AISI 420 paslanmaz çeliktir.
- Mekanik salmastra Karbon / Seramik / EPDM yapıdadır.
- Motor beslemesi 3×380 V, 50 Hz'dir.
- Nominal motor devri 2900 d/dk'dır.
- Akışkan sıcaklığı 0 – 100 °C aralığındadır.
- Emiş ve basma bağlantıları DN80'dir.
- Inline eş eksenli bağlantı yapısı kompakt tesisat uygulamasına olanak sağlar.
- Standart üretim galvaniz kaplı flanşlıdır. Paslanmaz flanş talebi ayrıca belirtilmelidir.
ETNA KI 42 Serisi Pik Gövde Dik Milli Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 42 Serisi Pik Gövde dik milli santrifüj pompalar, yüksek debi ve yüksek basma yüksekliği gerektiren temiz su basınçlandırma ve transfer uygulamaları için geliştirilmiş çok kademeli profesyonel pompa çözümleridir.
KI 42 Pik Gövde serisinde pompa gövdesi, fan ve difüzör AISI 304 paslanmaz çelik, pompa mili AISI 420 paslanmaz çelik, giriş ve çıkış gövdeleri ise pik döküm olarak üretilmektedir.
Seride KI 42/2-55 Pik Gövde modelinden KI 42/13-450 Pik Gövde modeline kadar toplam 12 farklı model bulunmaktadır. Motor güçleri 5,5 kW ile 45 kW, 7,5 HP ile 60 HP arasında değişmektedir.
KI 42 serisi 3×380 V, 50 Hz elektrik beslemesine, 2900 d/dk nominal motor devrine, IP54 koruma sınıfına ve F izolasyon sınıfına sahiptir. Akışkan sıcaklığı 0 – 100 °C aralığındadır.
DN80 emiş ve basma bağlantısına sahip KI 42 serisinin en yüksek kademeli modeli olan KI 42/13-450 Pik Gövde, yayınlanan performans tablosunda sıfır debide 313 mSS, 55 m³/h debide ise 197 mSS basma yüksekliği sağlamaktadır.
