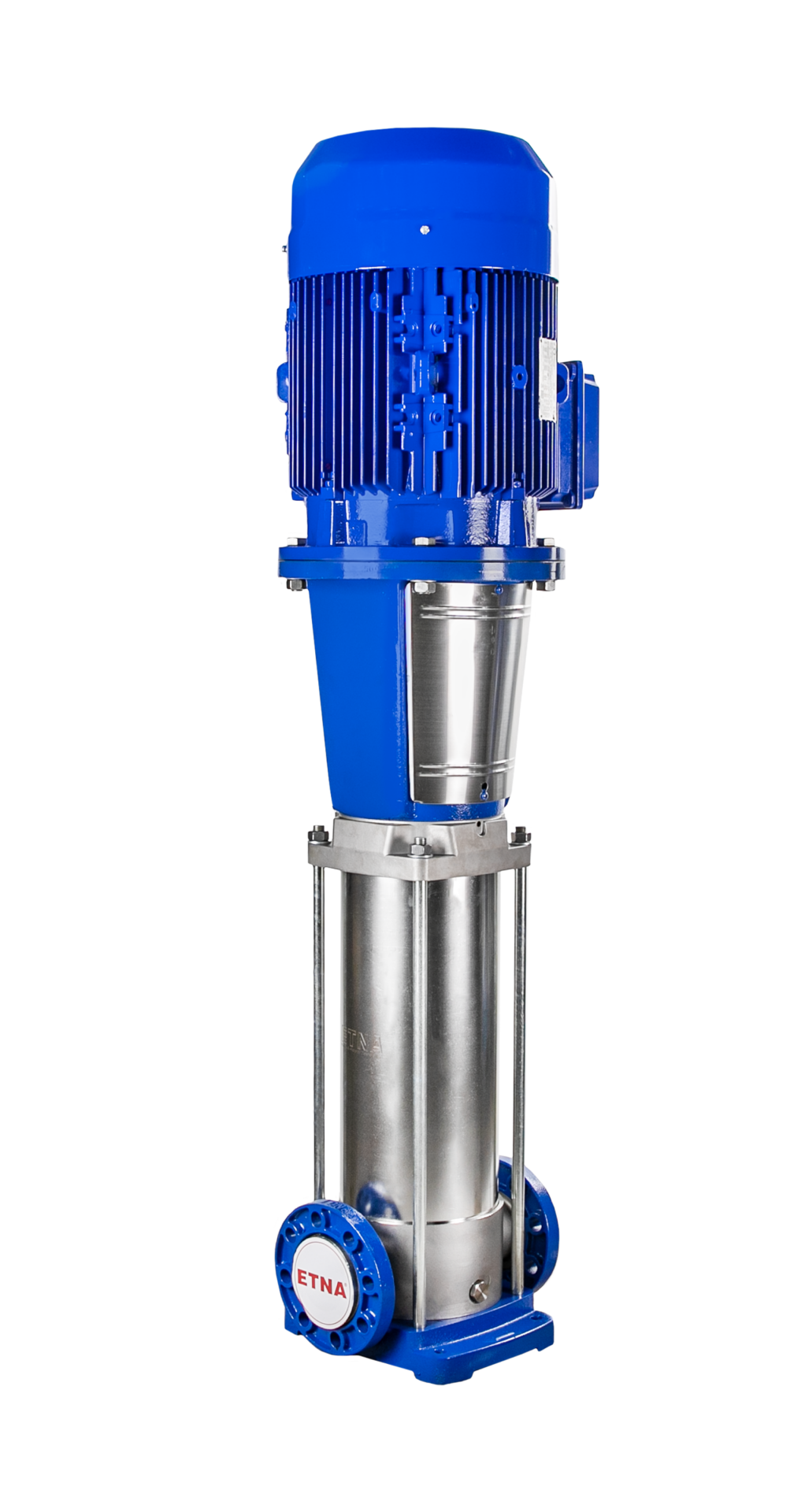

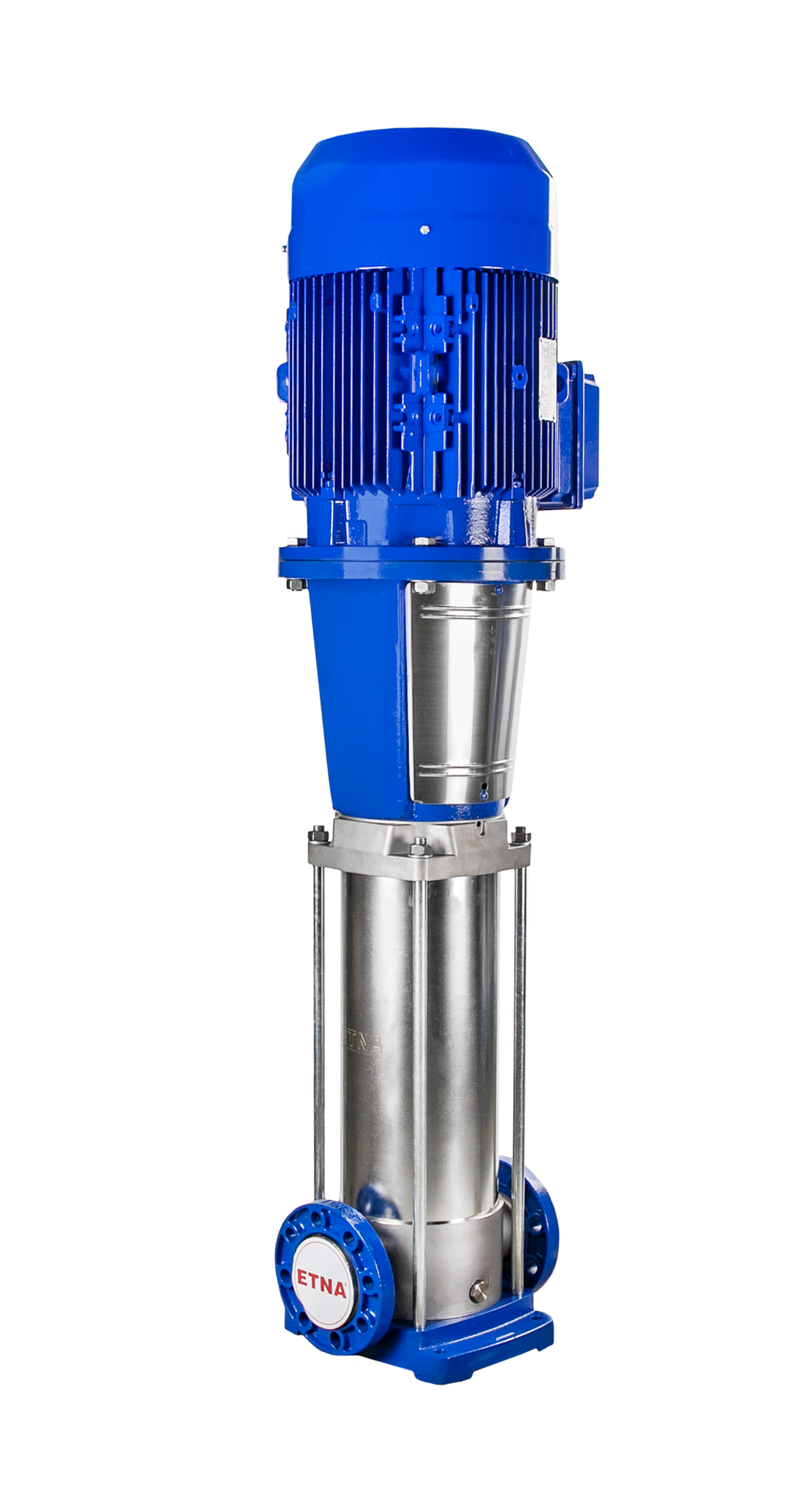

ETNA KI 32 Serisi Komple Paslanmaz Çelik Santrifüj Pompalar Paslanmaz Giriş – Çıkış Gövdeli
ETNA KI 32 Serisi Paslanmaz Gövde; suyla temas eden tüm yüzeyleri AISI 304 kalite paslanmaz çelikten üretilmiş, kompakt yapılı ve yüksek verimli dik milli çok kademeli santrifüj pompa serisidir.
Pompa gövdesi, giriş-çıkış gövdesi, fan ve difüzör AISI 304 paslanmaz çelik, pompa mili ise AISI 420 paslanmaz çelik yapıdadır.
Inline (eş eksenli) bağlantı yapısı sayesinde basınçlandırma, su transferi, hidrofor ve endüstriyel tesis uygulamalarında kompakt ve profesyonel bir pompa çözümü sunar.
Komple Paslanmaz Çelik Yüksek Basınçlı Pompa Çözümü
KI 32 Paslanmaz Gövde pompalar; yüksek debi ve yüksek basma yüksekliğinin birlikte gerekli olduğu profesyonel tesisatlar için geliştirilmiş çok kademeli dik milli pompalardır.
KI 32/2-30 Paslanmaz Gövde ile KI 32/16-300 Paslanmaz Gövde arasında toplam 15 farklı model bulunmaktadır.
Suyla temas eden tüm yüzeylerin paslanmaz çelik olması; hijyen, uzun servis ömrü ve korozyon dayanımının önem taşıdığı tesisatlar için önemli avantaj sağlar.
KI 32 Paslanmaz Gövde Malzeme Yapısı
KI 32 Serisi Genel Teknik Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Giriş – Çıkış Gövdesi | AISI 304 Paslanmaz Çelik |
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Mekanik Salmastra | Karbon / Seramik / EPDM |
| Akışkan Sıcaklığı | 0 – 100 °C |
| Motor Besleme | 3 × 380 V, 50 Hz |
| Devir Sayısı | 2900 d/dk |
| Koruma Sınıfı | IP54 |
| İzolasyon Sınıfı | F |
| Bağlantı Yapısı | Inline / Eş Eksenli |
| Emiş Bağlantısı | DN65 |
| Basma Bağlantısı | DN65 |
ETNA KI 32 Serisi Performans Eğrileri
KI 32/2 ile KI 32/16 arasındaki tüm kademe seçeneklerinin debi ve basma yüksekliği ilişkisi aşağıdaki hidrolik performans eğrisinde gösterilmektedir.
KI 32 Paslanmaz Gövde Hidrolik Performans Değerleri
Debi değerleri m³/h, basma yüksekliği değerleri mSS cinsindendir.
| Model | kW | HP | 0 m³/h | 10 m³/h | 20 m³/h | 25 m³/h | 30 m³/h | 35 m³/h | 40 m³/h |
|---|---|---|---|---|---|---|---|---|---|
| KI 32/2-30 | 3 | 4 | 33 | 32 | 28 | 25 | 21 | 17 | 11 |
| KI 32/3-55 | 5,5 | 7,5 | 51 | 50 | 44 | 41 | 36 | 29 | 21 |
| KI 32/4-75 | 7,5 | 10 | 72 | 69 | 61 | 55 | 48 | 41 | 30 |
| KI 32/5-110 | 11 | 15 | 92 | 88 | 79 | 73 | 64 | 53 | 41 |
| KI 32/6-110 | 11 | 15 | 109 | 106 | 77 | 89 | 79 | 67 | 51 |
| KI 32/7-150 | 15 | 20 | 129 | 126 | 113 | 104 | 92 | 79 | 60 |
| KI 32/8-150 | 15 | 20 | 145 | 142 | 130 | 120 | 108 | 92 | 71 |
| KI 32/9-185 | 18,5 | 25 | 163 | 159 | 48 | 137 | 123 | 105 | 82 |
| KI 32/10-185 | 18,5 | 25 | 183 | 182 | 166 | 154 | 139 | 119 | 91 |
| KI 32/11-220 | 22 | 30 | 204 | 200 | 183 | 171 | 155 | 132 | 102 |
| KI 32/12-220 | 22 | 30 | 222 | 221 | 201 | 186 | 168 | 145 | 113 |
| KI 32/13-300 | 30 | 40 | 246 | 241 | 219 | 203 | 184 | 159 | 124 |
| KI 32/14-300 | 30 | 40 | 265 | 259 | 234 | 219 | 199 | 173 | 135 |
| KI 32/15-300 | 37 | 50 | 284 | 277 | 253 | 235 | 214 | 185 | 147 |
| KI 32/16-300 | 37 | 50 | 304 | 297 | 271 | 253 | 229 | 197 | 166 |
ETNA KI 32 Serisi Teknik Ölçü Çizimi
KI 32 Paslanmaz Gövde Pompa Boyutları
| Model | Giriş | Çıkış | H1 (mm) | G (mm) | G1 (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|
| KI 32/2-30 | DN65 | DN65 | 920 | 176 | 216 | 33 |
| KI 32/3-55 | DN65 | DN65 | 990 | 220 | 255 | 58 |
| KI 32/4-75 | DN65 | DN65 | 1060 | 220 | 255 | 78 |
| KI 32/5-110 | DN65 | DN65 | 1390 | 310 | 400 | 93 |
| KI 32/6-110 | DN65 | DN65 | 1460 | 310 | 400 | 95 |
| KI 32/7-150 | DN65 | DN65 | 1530 | 310 | 400 | 132 |
| KI 32/8-150 | DN65 | DN65 | 1600 | 310 | 400 | 134 |
| KI 32/9-185 | DN65 | DN65 | 1670 | 310 | 400 | 163 |
| KI 32/10-185 | DN65 | DN65 | 1740 | 310 | 400 | 165 |
| KI 32/11-220 | DN65 | DN65 | 1810 | 310 | 400 | 203 |
| KI 32/12-220 | DN65 | DN65 | 1880 | 310 | 400 | 205 |
| KI 32/13-300 | DN65 | DN65 | 2095 | 390 | 475 | 283 |
| KI 32/14-300 | DN65 | DN65 | 2165 | 390 | 475 | 285 |
| KI 32/15-300 | DN65 | DN65 | 2235 | 390 | 475 | 287 |
| KI 32/16-300 | DN65 | DN65 | 2305 | 390 | 475 | 289 |
A = 298 mm | B = 240 mm | C = 226 mm | D = 170 mm | E = 320 mm | ØF = 14 mm | H = 105 mm
KI 32 Paslanmaz Gövde Model Seçenekleri
Pompa Seçimi ve Uygulama Bilgileri
- Pompa seçimi tesisatın ihtiyaç duyduğu debi ve toplam manometrik basma yüksekliğine göre yapılmalıdır.
- Seride KI 32/2-30 ile KI 32/16-300 arasında toplam 15 farklı model bulunmaktadır.
- Motor güçleri 3 kW ile 37 kW arasında değişmektedir.
- Pompa gövdesi ve giriş-çıkış gövdesi AISI 304 paslanmaz çeliktir.
- Fan ve difüzörler AISI 304, pompa mili AISI 420 paslanmaz çeliktir.
- Motor beslemesi 3×380 V, 50 Hz'dir.
- Nominal motor devri 2900 d/dk'dır.
- Akışkan sıcaklığı 0 – 100 °C aralığındadır.
- Emiş ve basma bağlantıları DN65'tir.
- Inline eş eksenli bağlantı yapısı kompakt tesisat uygulamasına olanak sağlar.
- Standart üretim galvaniz kaplı flanşlıdır. Paslanmaz flanş talebi ayrıca belirtilmelidir.
ETNA KI 32 Serisi Paslanmaz Gövde Dik Milli Santrifüj Pompalar
ETNA KI 32 Serisi Paslanmaz Gövde dik milli santrifüj pompalar, suyla temas eden tüm yüzeyleri AISI 304 kalite paslanmaz çelik olan, çok kademeli ve inline bağlantılı profesyonel pompa çözümleridir.
KI 32 Paslanmaz Gövde serisinde pompa gövdesi, giriş-çıkış gövdesi, fan ve difüzör AISI 304 paslanmaz çelik, pompa mili ise AISI 420 paslanmaz çelik olarak üretilmektedir. Mekanik salmastra yapısı Karbon / Seramik / EPDM'dir.
Seride KI 32/2-30 Paslanmaz Gövde modelinden KI 32/16-300 Paslanmaz Gövde modeline kadar toplam 15 farklı model bulunmaktadır. Motor güçleri 3 kW ile 37 kW, 4 HP ile 50 HP arasında değişmektedir.
KI 32 serisi 3×380 V, 50 Hz elektrik beslemesine, 2900 d/dk nominal motor devrine, IP54 koruma sınıfına ve F izolasyon sınıfına sahiptir. Akışkan sıcaklığı 0 – 100 °C aralığındadır.
Serinin hidrolik çalışma aralığı farklı kademe seçenekleri sayesinde geniş bir debi ve basınç ihtiyacını karşılayacak şekilde oluşturulmuştur. En yüksek kademeli KI 32/16-300 modeli ürün sayfasındaki performans tablosunda sıfır debide 304 mSS basma yüksekliğine ulaşmaktadır.
