DİK MİLLİ ÇOK KADEMELİ SANTRİFÜJ POMPALAR

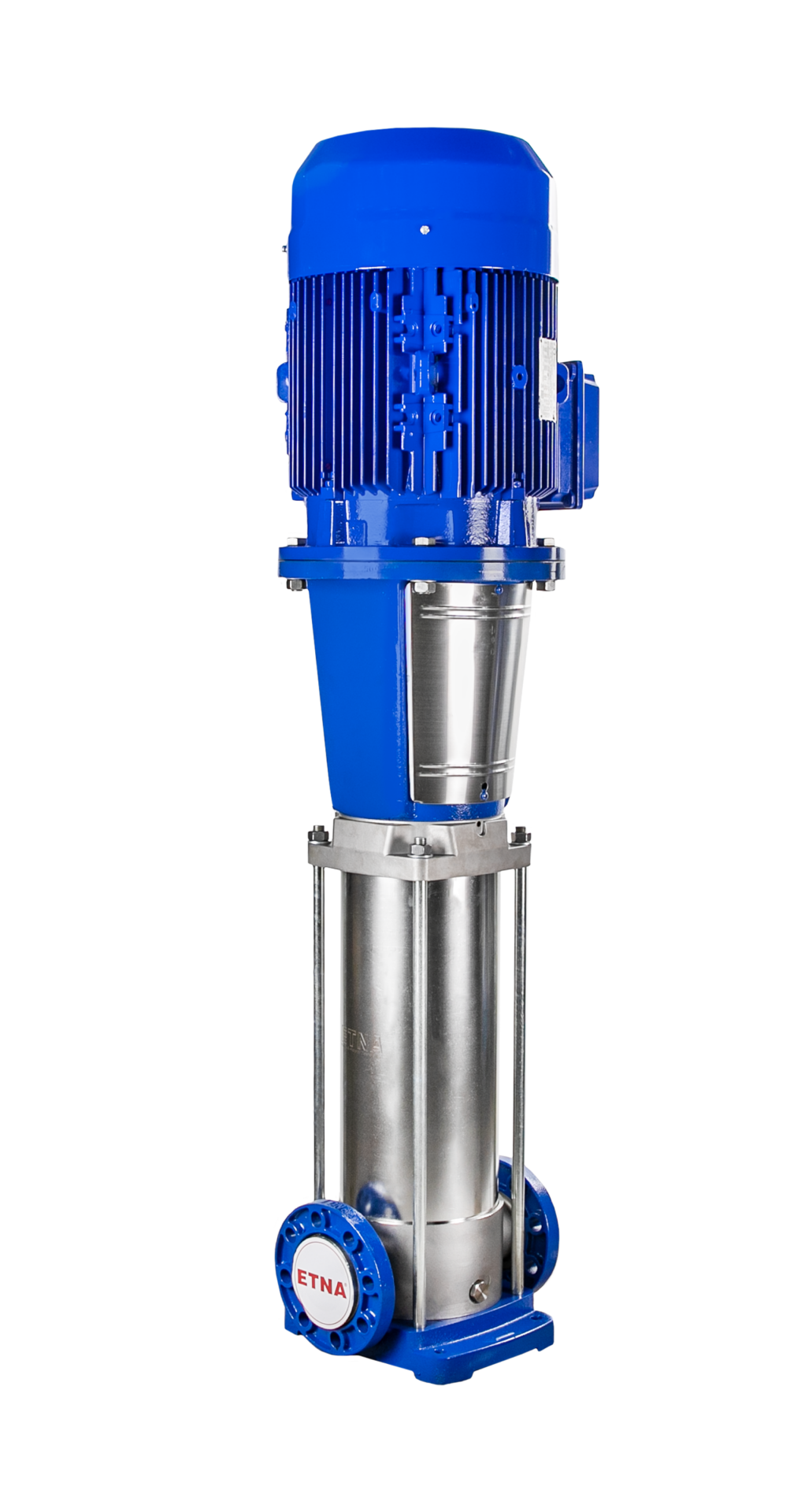

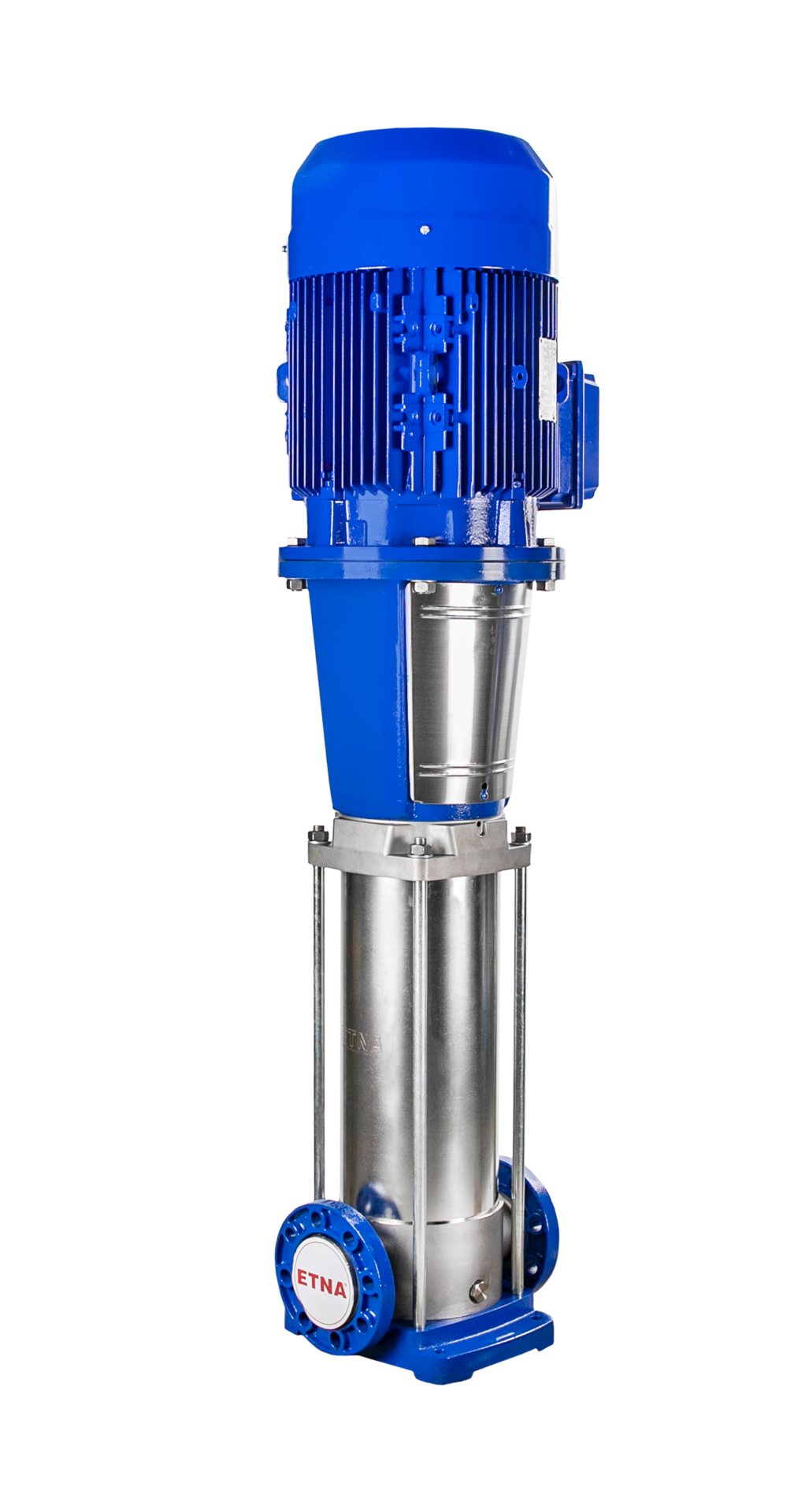

ETNA KI 32 Serisi Paslanmaz Çelik Santrifüj Pompalar – Pik Gövde
ETNA KI 32 Serisi Pik Gövde; yüksek debi ve yüksek basma yüksekliği gerektiren uygulamalar için geliştirilmiş, dik milli çok kademeli santrifüj pompa serisidir.
Pompa gövdesi, fan ve difüzörlerde AISI 304 paslanmaz çelik, pompa milinde AISI 420 paslanmaz çelik kullanılırken; giriş ve çıkış gövdesi pik döküm olarak üretilmektedir.
Inline (eş eksenli) bağlantı yapısı sayesinde kompakt tesisat uygulamalarına uygun olan KI 32 serisi; basınçlandırma, su transferi, hidrofor ve endüstriyel sistemlerde geniş bir çalışma aralığı sunmaktadır.
Yüksek Debi ve Basınç İçin Profesyonel Pompa Çözümü
KI 32 Serisi pompalar, çok kademeli dik milli hidrolik yapıları sayesinde yüksek basma yüksekliği ve geniş debi aralığının bir arada gerekli olduğu tesisatlar için geliştirilmiştir.
KI 32/2-30 Pik Gövde ile KI 32/16-300 Pik Gövde arasında toplam 15 farklı model bulunmaktadır. Seri, 3 kW ile 37 kW arasındaki motor seçenekleri sayesinde farklı çalışma noktalarına uygun pompa seçimine olanak sağlar.
KI 32 Pik Gövde Serisi Malzeme Yapısı
KI 32 Serisi Genel Teknik Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Giriş – Çıkış Gövdesi | Pik Döküm |
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Mekanik Salmastra | Karbon / Seramik / EPDM |
| Akışkan Sıcaklığı | 0 – 100 °C |
| Motor Besleme | 3 × 380 V, 50 Hz |
| Devir Sayısı | 2900 d/dk |
| Koruma Sınıfı | IP54 |
| İzolasyon Sınıfı | F |
| Bağlantı Yapısı | Inline / Eş Eksenli |
| Emiş Bağlantısı | DN65 |
| Basma Bağlantısı | DN65 |
ETNA KI 32 Serisi Performans Eğrileri
KI 32 serisinin farklı kademe ve motor güçlerindeki modellerine ait hidrolik performans eğrileri aşağıdaki grafikte birlikte gösterilmektedir.
KI 32 Pik Gövde Serisi Hidrolik Performans Değerleri
Basma yüksekliği değerleri mSS cinsindendir.
| Model | kW | HP | 0 m³/h | 10 m³/h | 20 m³/h | 25 m³/h | 30 m³/h | 35 m³/h | 40 m³/h |
|---|---|---|---|---|---|---|---|---|---|
| KI 32/2-30 PİK GÖVDE | 3 | 4 | 33 | 32 | 28 | 25 | 21 | 17 | 11 |
| KI 32/3-55 PİK GÖVDE | 5,5 | 7,5 | 51 | 50 | 44 | 41 | 36 | 29 | 21 |
| KI 32/4-75 PİK GÖVDE | 7,5 | 10 | 72 | 69 | 61 | 55 | 48 | 41 | 30 |
| KI 32/5-110 PİK GÖVDE | 11 | 15 | 92 | 88 | 79 | 73 | 64 | 53 | 41 |
| KI 32/6-110 PİK GÖVDE | 11 | 15 | 109 | 106 | 77 | 89 | 79 | 67 | 51 |
| KI 32/7-150 PİK GÖVDE | 15 | 20 | 129 | 126 | 113 | 104 | 92 | 79 | 60 |
| KI 32/8-150 PİK GÖVDE | 15 | 20 | 145 | 142 | 130 | 120 | 108 | 92 | 71 |
| KI 32/9-185 PİK GÖVDE | 18,5 | 25 | 163 | 159 | 48 | 137 | 123 | 105 | 82 |
| KI 32/10-185 PİK GÖVDE | 18,5 | 25 | 183 | 182 | 166 | 154 | 139 | 119 | 91 |
| KI 32/11-220 PİK GÖVDE | 22 | 30 | 204 | 200 | 183 | 171 | 155 | 132 | 102 |
| KI 32/12-220 PİK GÖVDE | 22 | 30 | 222 | 221 | 201 | 186 | 168 | 145 | 113 |
| KI 32/13-300 PİK GÖVDE | 30 | 40 | 246 | 241 | 219 | 203 | 184 | 159 | 124 |
| KI 32/14-300 PİK GÖVDE | 30 | 40 | 265 | 259 | 234 | 219 | 199 | 173 | 135 |
| KI 32/15-300 PİK GÖVDE | 37 | 50 | 284 | 277 | 253 | 235 | 214 | 185 | 147 |
| KI 32/16-300 PİK GÖVDE | 37 | 50 | 304 | 297 | 271 | 253 | 229 | 197 | 166 |
ETNA KI 32 Serisi Teknik Ölçü Çizimi
KI 32 Pik Gövde Serisi Pompa Boyutları
| Model | Giriş | Çıkış | H1 (mm) | G (mm) | G1 (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|
| KI 32/2-30 PİK GÖVDE | DN65 | DN65 | 920 | 176 | 216 | 33 |
| KI 32/3-55 PİK GÖVDE | DN65 | DN65 | 990 | 220 | 255 | 58 |
| KI 32/4-75 PİK GÖVDE | DN65 | DN65 | 1060 | 220 | 255 | 78 |
| KI 32/5-110 PİK GÖVDE | DN65 | DN65 | 1390 | 310 | 400 | 93 |
| KI 32/6-110 PİK GÖVDE | DN65 | DN65 | 1460 | 310 | 400 | 95 |
| KI 32/7-150 PİK GÖVDE | DN65 | DN65 | 1530 | 310 | 400 | 132 |
| KI 32/8-150 PİK GÖVDE | DN65 | DN65 | 1600 | 310 | 400 | 134 |
| KI 32/9-185 PİK GÖVDE | DN65 | DN65 | 1670 | 310 | 400 | 163 |
| KI 32/10-185 PİK GÖVDE | DN65 | DN65 | 1740 | 310 | 400 | 165 |
| KI 32/11-220 PİK GÖVDE | DN65 | DN65 | 1810 | 310 | 400 | 203 |
| KI 32/12-220 PİK GÖVDE | DN65 | DN65 | 1880 | 310 | 400 | 205 |
| KI 32/13-300 PİK GÖVDE | DN65 | DN65 | 2095 | 390 | 475 | 283 |
| KI 32/14-300 PİK GÖVDE | DN65 | DN65 | 2165 | 390 | 475 | 285 |
| KI 32/15-300 PİK GÖVDE | DN65 | DN65 | 2235 | 390 | 475 | 287 |
| KI 32/16-300 PİK GÖVDE | DN65 | DN65 | 2305 | 390 | 475 | 289 |
KI 32 Pik Gövde Serisi Model Seçenekleri
Pompa Seçimi ve Uygulama Bilgileri
- KI 32 serisinde pompa seçimi, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak yapılmalıdır.
- Seride KI 32/2-30 ile KI 32/16-300 arasında toplam 15 farklı model bulunmaktadır.
- Motor güçleri 3 kW ile 37 kW arasında değişmektedir.
- Motor gücü seçenekleri 4 HP ile 50 HP arasındadır.
- Seri 3×380 V, 50 Hz elektrik beslemesine sahiptir.
- Pompa motorlarının nominal devir sayısı 2900 d/dk'dır.
- Akışkan sıcaklığı 0 – 100 °C aralığındadır.
- KI 32 Pik Gövde serisinin emiş ve basma bağlantıları DN65'tir.
- Giriş ve çıkış gövdesi pik dökümdür.
- Standart üretim galvaniz kaplı flanşlıdır.
- Paslanmaz flanş talep edilmesi halinde ayrıca belirtilmelidir.
ETNA KI 32 Serisi Pik Gövde Dik Milli Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 32 Serisi Pik Gövde dik milli paslanmaz çelik santrifüj pompalar, çok kademeli ve inline bağlantılı hidrolik yapıları sayesinde yüksek debili temiz su transferi, basınçlandırma, hidrofor ve endüstriyel su uygulamalarında kullanılabilen yüksek performanslı pompa serisidir.
KI 32 Pik Gövde serisinde pompa gövdesi, fan ve difüzörler AISI 304 paslanmaz çelikten, pompa mili AISI 420 paslanmaz çelikten üretilmektedir. Giriş ve çıkış gövdesi pik dökümdür. Mekanik salmastra yapısı Karbon / Seramik / EPDM'dir.
Seride KI 32/2-30 Pik Gövde modelinden KI 32/16-300 Pik Gövde modeline kadar toplam 15 farklı model bulunmaktadır. Motor güçleri 3 kW ile 37 kW, yani 4 HP ile 50 HP arasında değişmektedir.
KI 32 serisi 3×380 V, 50 Hz elektrik beslemesine, 2900 d/dk nominal motor devrine, IP54 koruma sınıfına ve F izolasyon sınıfına sahiptir. Akışkan sıcaklığı 0 – 100 °C aralığındadır.
Serinin en yüksek basınçlı modeli olan KI 32/16-300 Pik Gövde, kaynak performans tablosuna göre sıfır debide 304 mSS, 40 m³/h debide ise 166 mSS basma yüksekliği değerine sahiptir.
