DİK MİLLİ ÇOK KADEMELİ SANTRİFÜJ POMPALAR

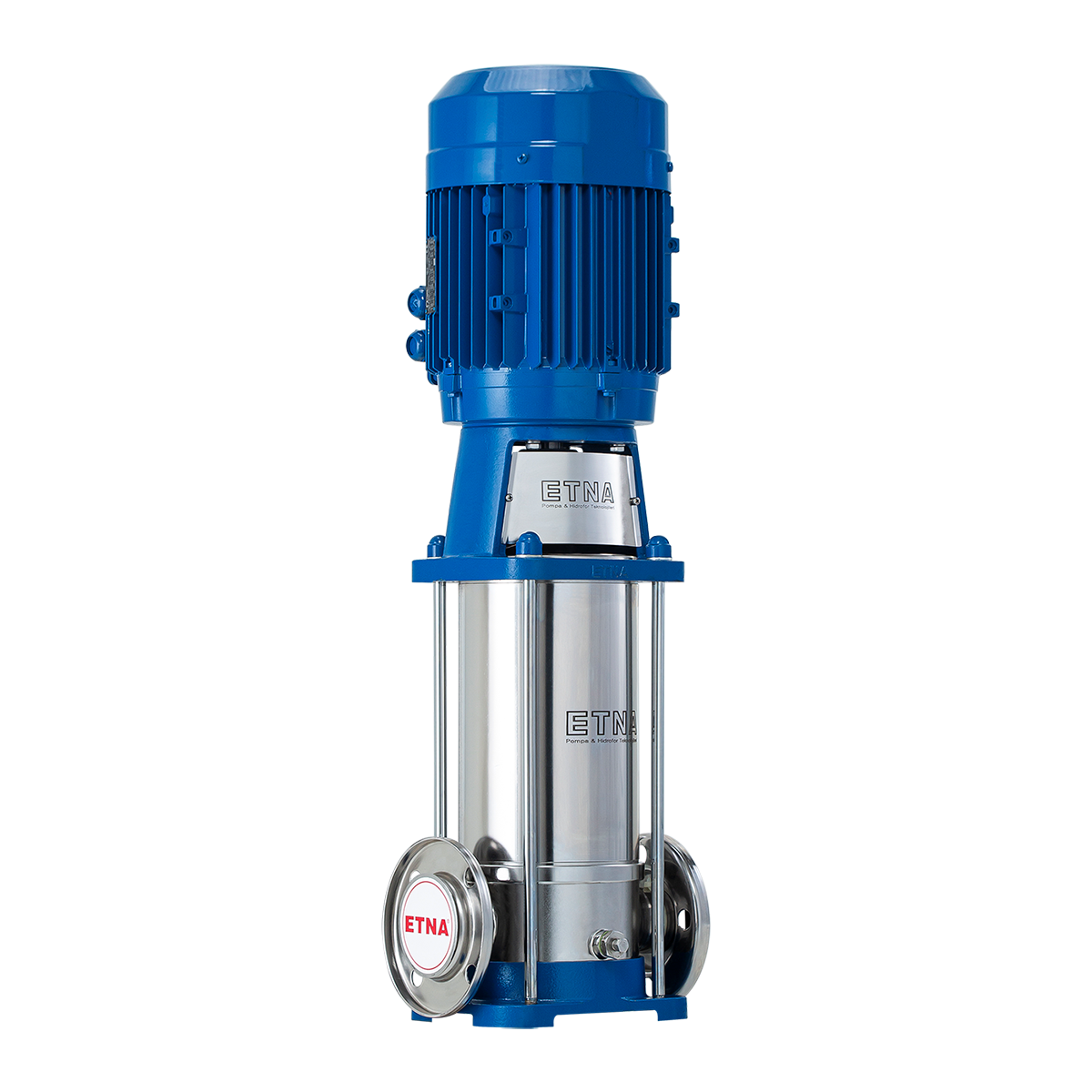

ETNA KI 20 Serisi Komple Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 20 Serisi; suyla temas eden tüm yüzeyleri paslanmaz çelikten üretilmiş, yüksek verimli, kompakt yapılı dik milli çok kademeli santrifüj pompa serisidir.
Pompa gövdesi, fan ve difüzörlerde AISI 304 paslanmaz çelik, pompa milinde ise AISI 420 paslanmaz çelik kullanılmaktadır. Inline (eş eksenli) bağlantı yapısı sayesinde kompakt tesisat uygulamalarına uygun olan KI 20 serisi; su transferi, basınçlandırma, hidrofor ve endüstriyel sistemlerde geniş debi ve basınç seçenekleri sunmaktadır.
Yüksek Basınçlı Paslanmaz Çelik Pompa Çözümü
KI 20 Serisi pompalar, dik milli çok kademeli hidrolik yapıları sayesinde yüksek basma yüksekliğini kompakt bir pompa gövdesi içerisinde sağlayacak şekilde tasarlanmıştır.
KI 20/2-22 ile KI 20/17-185 arasında toplam 16 farklı model seçeneği sunan seri; farklı debi, basınç ve motor gücü gereksinimlerine göre doğru pompa seçimine olanak sağlar.
KI 20 Serisi Malzeme Yapısı
KI 20 Serisi Genel Teknik Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Mekanik Salmastra | Karbon / Seramik / EPDM |
| Akışkan Sıcaklığı | 0 – 100 °C |
| Motor Besleme | 3 × 380 V, 50 Hz |
| Devir Sayısı | 2900 d/dk |
| Koruma Sınıfı | IP54 |
| İzolasyon Sınıfı | F |
| Bağlantı Yapısı | Inline / Eş Eksenli |
| Emiş Bağlantısı | DN50 |
| Basma Bağlantısı | DN50 |
ETNA KI 20 Serisi Performans Eğrileri
KI 20/2-22 modelinden KI 20/17-185 modeline kadar serinin tüm hidrolik performans eğrileri aşağıdaki grafikte birlikte gösterilmektedir.
KI 20 Serisi Hidrolik Performans Değerleri
Basma yüksekliği değerleri mSS cinsindendir.
| Model | kW | HP | 0 m³/h | 10 m³/h | 14 m³/h | 16 m³/h | 20 m³/h | 24 m³/h | 28 m³/h |
|---|---|---|---|---|---|---|---|---|---|
| KI 20/2-22 | 2,2 | 3 | 30 | 27 | 26 | 25 | 23 | 20 | 15 |
| KI 20/3-40 | 4 | 5,5 | 41 | 40 | 39 | 38 | 35 | 30 | 24 |
| KI 20/4-55 | 5,5 | 7,5 | 58 | 54 | 52 | 51 | 47 | 41 | 33 |
| KI 20/5-55 | 5,5 | 7,5 | 70 | 67 | 64 | 62 | 58 | 50 | 40 |
| KI 20/6-75 | 7,5 | 10 | 83 | 81 | 77 | 75 | 70 | 61 | 49 |
| KI 20/7-75 | 7,5 | 10 | 98 | 95 | 91 | 89 | 82 | 71 | 58 |
| KI 20/8-110 | 11 | 15 | 114 | 109 | 105 | 102 | 94 | 82 | 67 |
| KI 20/9-110 | 11 | 15 | 128 | 122 | 118 | 115 | 107 | 95 | 80 |
| KI 20/10-110 | 11 | 15 | 140 | 136 | 131 | 128 | 118 | 103 | 85 |
| KI 20/11-110 | 11 | 15 | 157 | 150 | 144 | 140 | 128 | 110 | 88 |
| KI 20/12-150 | 15 | 20 | 170 | 164 | 158 | 154 | 142 | 124 | 102 |
| KI 20/13-150 | 15 | 20 | 185 | 179 | 172 | 167 | 153 | 132 | 106 |
| KI 20/14-150 | 15 | 20 | 199 | 192 | 185 | 180 | 166 | 145 | 119 |
| KI 20/15-150 | 15 | 20 | 213 | 205 | 198 | 193 | 169 | 148 | 122 |
| KI 20/16-185 | 18,5 | 25 | 228 | 220 | 211 | 205 | 188 | 163 | 131 |
| KI 20/17-185 | 18,5 | 25 | 241 | 234 | 225 | 219 | 202 | 177 | 145 |
ETNA KI 20 Serisi Teknik Ölçü Çizimi
KI 20 Serisi Pompa Boyutları
| Model | Giriş | Çıkış | H1 (mm) | G (mm) | G1 (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|
| KI 20/2-22 | DN50 | DN50 | 664 | 176 | 216 | 33 |
| KI 20/3-40 | DN50 | DN50 | 751 | 194 | 231 | 45 |
| KI 20/4-55 | DN50 | DN50 | 914 | 300 | 318 | 54 |
| KI 20/5-55 | DN50 | DN50 | 959 | 300 | 318 | 56 |
| KI 20/6-75 | DN50 | DN50 | 1004 | 300 | 318 | 73 |
| KI 20/7-75 | DN50 | DN50 | 1049 | 300 | 318 | 75 |
| KI 20/8-110 | DN50 | DN50 | 1094 | 300 | 318 | 90 |
| KI 20/9-110 | DN50 | DN50 | 1139 | 300 | 318 | 92 |
| KI 20/10-110 | DN50 | DN50 | 1184 | 300 | 318 | 93 |
| KI 20/11-110 | DN50 | DN50 | 1229 | 300 | 318 | 95 |
| KI 20/12-150 | DN50 | DN50 | 1380 | 310 | 400 | 133 |
| KI 20/13-150 | DN50 | DN50 | 1425 | 310 | 400 | 135 |
| KI 20/14-150 | DN50 | DN50 | 1470 | 310 | 400 | 137 |
| KI 20/15-150 | DN50 | DN50 | 1515 | 310 | 400 | 139 |
| KI 20/16-185 | DN50 | DN50 | 1560 | 310 | 400 | 152 |
| KI 20/17-185 | DN50 | DN50 | 1605 | 310 | 400 | 153 |
KI 20 Serisi Model Seçenekleri
Pompa Seçimi ve Uygulama Bilgileri
- KI 20 serisinde pompa seçimi, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak yapılmalıdır.
- Seride KI 20/2-22 ile KI 20/17-185 arasında toplam 16 farklı model bulunmaktadır.
- Motor güçleri 2,2 kW ile 18,5 kW arasında değişmektedir.
- Motor güç aralığı 3 HP ile 25 HP arasındadır.
- Tüm seri 3×380 V, 50 Hz elektrik beslemesine sahiptir.
- Pompa motorlarının nominal devir sayısı 2900 d/dk'dır.
- Akışkan sıcaklığı 0 – 100 °C aralığındadır.
- KI 20 serisinin emiş ve basma bağlantıları DN50'dir.
- Standart üretimde galvaniz kaplı flanş kullanılmaktadır.
- Paslanmaz flanş talep edilmesi halinde ayrıca belirtilmelidir.
ETNA KI 20 Serisi Dik Milli Komple Paslanmaz Çelik Santrifüj Pompalar
ETNA KI 20 Serisi dik milli komple paslanmaz çelik santrifüj pompalar, çok kademeli ve inline bağlantılı yapıları sayesinde temiz su transferi, basınçlandırma, hidrofor ve çeşitli endüstriyel uygulamalarda kullanılabilen yüksek performanslı pompa serisidir.
KI 20 serisinde pompa gövdesi, fan ve difüzörler AISI 304 paslanmaz çelikten, pompa mili ise AISI 420 paslanmaz çelikten üretilmektedir. Mekanik salmastra yapısı Karbon / Seramik / EPDM'dir.
Seride KI 20/2-22'den KI 20/17-185'e kadar toplam 16 farklı model bulunmaktadır. Motor güçleri 2,2 kW ile 18,5 kW, yani 3 HP ile 25 HP arasında değişmektedir.
KI 20 serisi 3×380 V, 50 Hz elektrik beslemesine, 2900 d/dk nominal motor devrine, IP54 koruma sınıfına ve F izolasyon sınıfına sahiptir. Akışkan sıcaklığı 0 – 100 °C aralığındadır.
Serinin en yüksek basınçlı modeli olan KI 20/17-185, sıfır debide 241 mSS, 28 m³/h debide ise 145 mSS basma yüksekliği değerine sahiptir.
