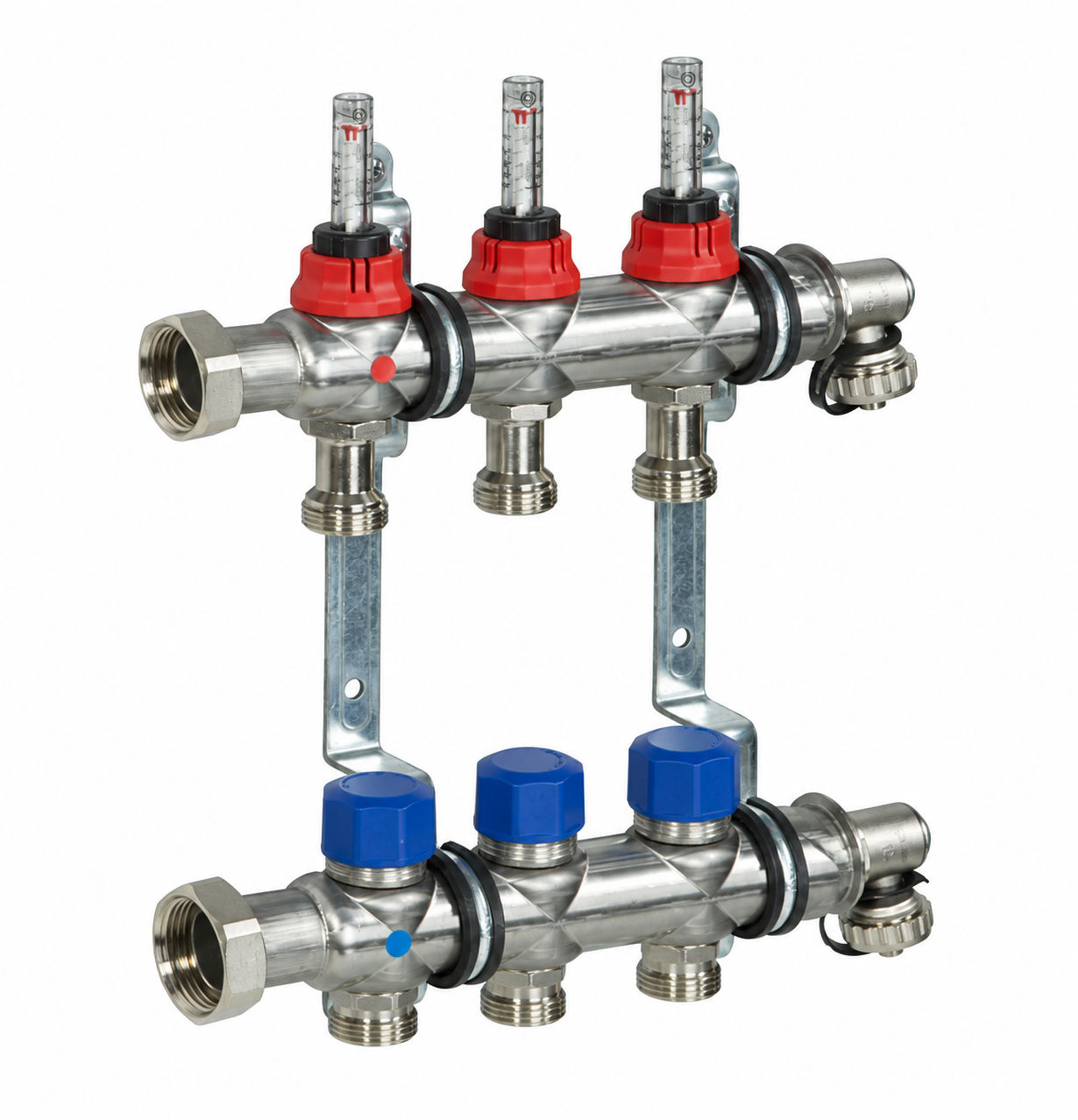

FRÄNKISCHE profitherm 3 Ağızlı Debi Göstergeli Paslanmaz Çelik Yerden Isıtma Kollektörü
3 ayrı yerden ısıtma devresinin gidiş ve dönüş bağlantılarını düzenleyen profitherm kollektör, paslanmaz çelik gövdesi ve devre bazında debi göstergeleriyle tesisatın dağıtım merkezini oluşturur. Debi değerlerinin izlenebilmesi, hidrolik balans ayarlarının projeye göre yapılmasını kolaylaştırır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün kodu | 79503003 |
| Marka / seri | FRÄNKISCHE / profitherm |
| Devre / ağız sayısı | 3 |
| Malzeme | Paslanmaz çelik · 1.4301 |
| Debi kontrolü | Gidiş barında entegre debi göstergeleri |
| Isıtma devresi bağlantısı | G 3/4 inç Eurokonus |
| Ana hat bağlantısı | 1 inç iç diş · düz yalıtımlı |
| Devre merkezleri arası mesafe | 50 mm |
| Aktüatör valfi bağlantısı | M30 × 1,5 |
| Azami işletme sıcaklığı | 95 °C |
| Azami işletme basıncı | 6 bar |
| Doldurma / boşaltma | 1/2 inç boşaltma ağzı ve manuel hava alma |
| Kolektör montajı | Ses yalıtımlı bağlantı kelepçeleri |
| Ağırlık | 2,210 kg |
Devre Bazında Kontrol ve Montaj
Gidiş barındaki debi göstergeleri, her boru devresinin akışını ayrı ayrı takip etmeyi sağlar. Dönüş barındaki manuel ayar kapakları, uyumlu profitherm aktüatörlerle oda bazında otomatik kontrol kurulmasına imkân verir. Aktüatörler ve oda kontrol ekipmanları ayrıca seçilir.
Isıtma devreleri 50 mm aralıklarla yerleştirilmiştir. Doldurma, boşaltma ve manuel hava alma elemanları işletmeye alma ve bakım işlemlerine yardımcı olur. Montajda kollektör dolabının iç ölçüleri, ana hat bağlantıları ve servis için ayrılacak alan birlikte değerlendirilmelidir.
Teknik Çizim ve Modele Ait Ölçüler
| Ölçü işareti | Değer |
|---|---|
| L | 218 mm |
| X | 50 mm |
| H | 200 mm |
| D₁ | 32 mm |
| D₂ | 54 mm |
| D₃ | 52 mm |
| D₄ | 74 mm |
L: fiyat listesindeki kollektör bar uzunluğu. X: devre merkezleri aralığı. H: bar eksenleri aralığı. D ölçüleri çizimde işaretlenen derinlik mesafeleridir.
Seri Karşılaştırması ve Montaj Alanı
| Devre | Ürün kodu | Bar L (mm) | Eklentisiz montaj alanı (mm) | Küresel vana ile (mm) | Sabit değer ayar seti ile (mm) |
|---|---|---|---|---|---|
| 2 | 79503002 | 168 | 268 | 361 | 544 |
| 3 | 79503003 | 218 | 318 | 411 | 594 |
| 4 | 79503004 | 268 | 368 | 461 | 644 |
| 5 | 79503005 | 318 | 418 | 511 | 694 |
| 6 | 79503006 | 368 | 468 | 561 | 744 |
| 7 | 79503007 | 418 | 518 | 611 | 794 |
| 8 | 79503008 | 468 | 568 | 661 | 844 |
| 9 | 79503009 | 518 | 618 | 711 | 894 |
| 10 | 79503010 | 568 | 668 | 761 | 944 |
| 11 | 79503011 | 618 | 718 | 811 | 994 |
| 12 | 79503012 | 668 | 768 | 861 | 1044 |
Montaj alanı sütunlarındaki uzunluklara 100 mm montaj mesafesi dahildir. Bu değerler L bar uzunluğuyla aynı ölçü tanımını ifade etmez. Küresel vana ve sabit değer ayar seti, alan planlaması için gösterilen ayrı konfigürasyonlardır; standart ürünün dahil ekipmanı olarak değerlendirilmemelidir.
Doğru Kollektör Seçimi
3 ağızlı model, 3 boru devresinin dağıtımı için seçilir. Devre sayısı oda sayısıyla aynı olmak zorunda değildir; bir odada birden fazla devre bulunabilir. Boru devre uzunlukları, ısı yükleri ve tasarım debileri birlikte hesaplanarak balans ayarları yapılmalıdır.
Debi göstergeli konfigürasyon için belirtilen toplam hacim debisi üst sınırı 2.500 l/saattir. Çalışma noktası, projedeki basınç kayıpları ve sistem ekipmanlarına göre değerlendirilmelidir. Dolap, boru bağlantı rekorları ve otomasyon ekipmanlarının sipariş kapsamı ayrıca kontrol edilmelidir.
MEKANİKPARK · ÜRÜN ÖZETİ
FRÄNKISCHE profitherm 3 Ağızlı Debi Göstergeli Paslanmaz Çelik Yerden Isıtma Kollektörü
FRÄNKISCHE profitherm 79503003, 3 devreli sulu yerden ısıtma tesisatlarında kullanılan debi göstergeli paslanmaz çelik kollektördür. G 3/4 inç Eurokonus devre bağlantıları, 50 mm bağlantı aralığı ve M30 × 1,5 aktüatör valfleriyle dağıtım ve oda kontrol sisteminin temel bağlantı grubunu oluşturur. 218 mm L bar uzunluğuna sahip bu modelde montaj alanı, kullanılacak ana hat vanaları ve diğer ek ekipmanlarla birlikte planlanmalıdır. Model seçimi 3 boru devresi esas alınarak yapılır; debi ayarları tesisat projesine uygun biçimde gerçekleştirilir.
