HAZNELİ ATIK SU TAHLİYE CİHAZI

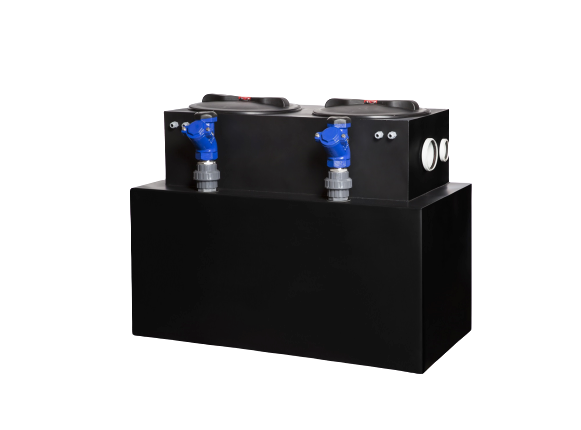

ETNA FOSDEP500 - 2 POMPALI & PANOLU Çift Pompalı Tanklı Atık Su Tahliye Cihazı
ETNA FOSDEP500; temiz su, yağmur suyu, gri su veya atık suyun cazibe ile tahliye edilemediği durumlarda, daha yüksek seviyedeki kanalizasyon şebekesine transfer edilmesi amacıyla geliştirilmiş çift pompalı hazneli atık su tahliye ünitesidir.

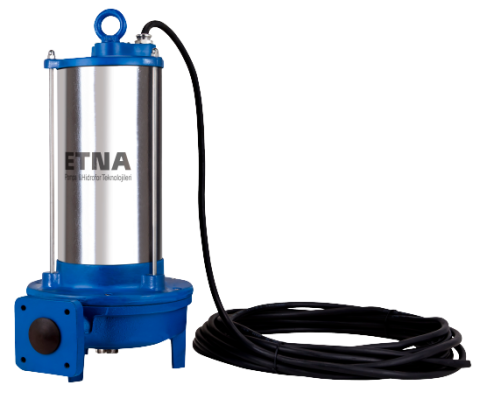

Sistem; 500 litre paslanmaz çelik atık su tankı, 2 adet EFP 22DP parçalayıcı bıçaklı atık su pompası, Hydropan çift pompa kontrol panosu, atık su flatörleri, çekvalfler ve pompa kızak sistemlerinden oluşmaktadır.
FOSDEP500 Ne İçin Kullanılır?
FOSDEP500; temiz su, yağmur suyu, gri su veya atık suyun cazibe ile tahliye edilemediği durumlarda, sıvının toplanarak daha yüksek seviyedeki kanalizasyon şebekesine pompalanmasını sağlamak amacıyla kullanılır.
500 litre paslanmaz çelik haznesi ve çift pompalı yapısı sayesinde atık su tahliye ve terfi uygulamalarında komple bir sistem çözümü sunar.
TS EN 12050 Standartlarına Uygun
FOSDEP500 ürün açıklamasında TS EN 12050-1 ve TS EN 12050-2 standartlarına uygun olarak üretilen paslanmaz çelik atık su tahliye ünitesi olarak tanımlanmaktadır.
FOSDEP500 Sistem Özellikleri
FOSDEP500 Teknik Özellikleri
| Kapasite | 500 Litre |
| Pompa | 2 Adet EFP 22DP |
| Pompa Tipi | Parçalayıcı Bıçaklı Atık Su Pompası |
| Atık Su Girişi | 2 × DN65 + 2 × DN110 |
| Atık Su Çıkışı | 2 × G2" PVC Contalı Rakor |
| Manuel El Pompası Çıkışı | 1 × R2" |
| Pompa Kızak Sistemi | 2 Adet |
| Kapak | 2 Adet HD Polietilen |

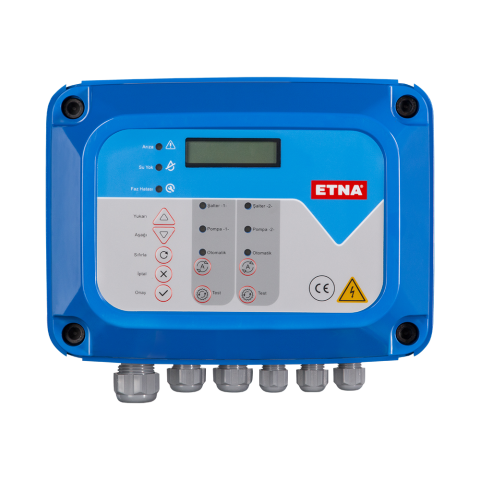

| Kontrol Panosu | 1 Adet Hydropan Çift Pompa Kontrol Panosu |

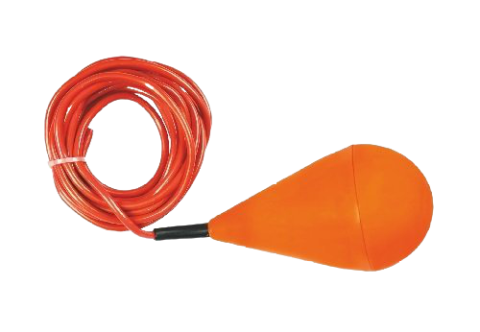

| Seviye Kontrolü | 2 Adet Atık Su Flatörü |
| Çekvalf | 2 Adet Atık Su Çekvalfi |
| Ağırlık (Pompasız) | 72,5 kg |
2 × EFP 22DP Hidrolik Performans Değerleri
FOSDEP500 içerisinde kullanılan 2 adet EFP 22DP parçalayıcı bıçaklı atık su pompasının farklı debilerdeki basma yüksekliği değerleri.
| Model | Debi / Basınç | 2 × 0 m³/h | 2 × 3 m³/h | 2 × 6 m³/h | 2 × 9 m³/h | 2 × 18 m³/h |
|---|---|---|---|---|---|---|
| FOSDEP500 2 × EFP 22DP Pompalı |
Basınç mSS |
24,5 | 23,0 | 21,6 | 19,8 | 8,0 |
Bağlantı Özellikleri
FOSDEP500 Boyutları
FOSDEP500 Teknik Ölçü Çizimi
FOSDEP500 Çalışma Prensibi
Tesisten gelen atık su FOSDEP500'ün 500 litre kapasiteli paslanmaz çelik haznesinde toplanır. Hazne içerisindeki su seviyesi, atık su flatörleri aracılığıyla kontrol edilir.
Sistem içerisinde bulunan 2 adet EFP 22DP parçalayıcı bıçaklı atık su pompası, toplanan atık suyun basma hattı üzerinden daha yüksek seviyedeki kanalizasyon şebekesine transfer edilmesini sağlar.
Hydropan çift pompa kontrol panosu pompa sisteminin kontrolünü sağlarken, her pompa hattında bulunan çekvalfler pompa durduğunda basma hattındaki atık suyun hazneye geri dönmesini engellemeye yardımcı olur.

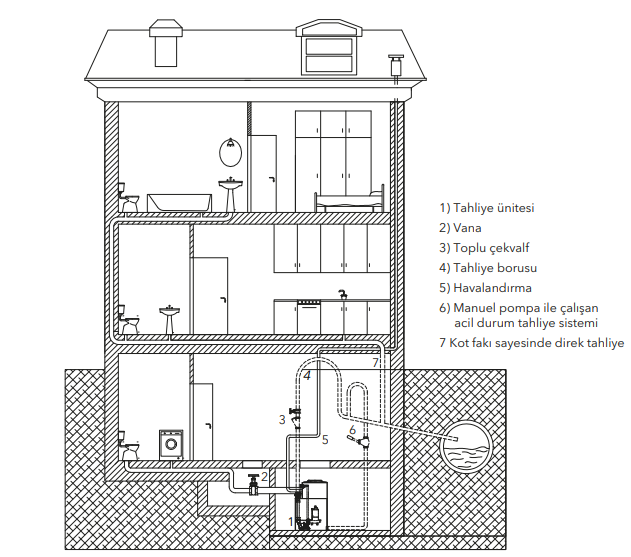

FOSDEP500 Örnek Uygulama
FOSDEP500 Teslimat Kapsamı
Montaj ve Uygulama Bilgileri
- FOSDEP500, atık suyun cazibe ile kanalizasyon sistemine tahliye edilemediği uygulamalarda kullanılmak üzere tasarlanmıştır.
- Sistemde 500 litre paslanmaz çelik atık su tankı ve 2 adet EFP 22DP parçalayıcı bıçaklı atık su pompası bulunmaktadır.
- Atık su bağlantıları için 2 adet DN65 ve 2 adet DN110 giriş bulunmaktadır.
- Atık su basma hattında 2 adet G2" PVC contalı çıkış bulunmaktadır.
- Sistemde 1 adet R2" manuel el pompası çıkışı bulunmaktadır.
- Kolay montaj ve bakım için 2 adet pompa kızak sistemi bulunmaktadır.

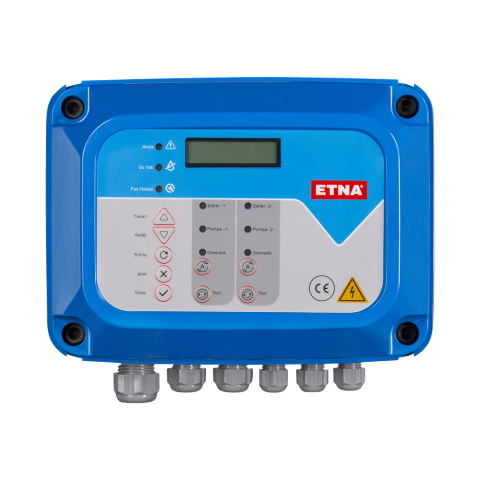

- Sistem, Hydropan çift pompa kontrol panosu ile kontrol edilmektedir.

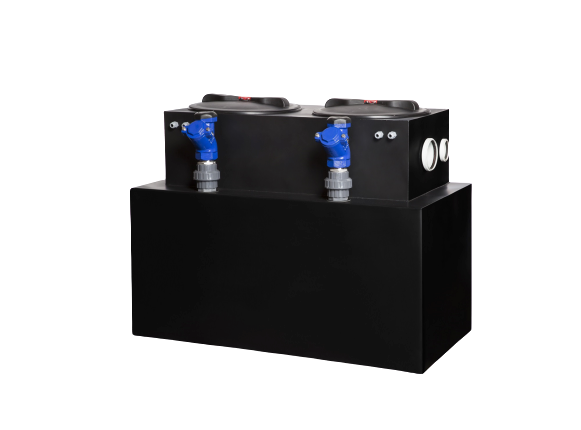

ETNA FOSDEP500 Çift Pompalı Tanklı Atık Su Tahliye Cihazı
ETNA FOSDEP500 çift pompalı tanklı atık su tahliye cihazı; temiz su, yağmur suyu, gri su veya atık suyun cazibe ile tahliye edilemediği uygulamalarda, sıvının daha yüksek seviyedeki kanalizasyon şebekesine transfer edilmesini sağlayan hazneli atık su tahliye sistemidir.
FOSDEP500, 500 litre kapasiteli paslanmaz çelik atık su tankına sahiptir. Sistem içerisinde 2 adet EFP 22DP parçalayıcı bıçaklı atık su pompası, 1 adet Hydropan çift pompa kontrol panosu, 2 adet atık su flatörü, 2 adet atık su çekvalfi ve 2 adet pompa kızak sistemi bulunmaktadır.
Atık su tankında 2 × DN65 ve 2 × DN110 giriş, 2 × G2" PVC contalı basma çıkışı ve 1 × R2" manuel el pompası çıkışı bulunmaktadır.
FOSDEP500'ün ölçüleri 1200 mm genişlik, 600 mm derinlik ve 900 mm yükseklik olarak belirtilmektedir. Pompasız sistem ağırlığı 72,5 kg'dır.
FOSDEP500 içerisinde kullanılan 2 adet EFP 22DP parçalayıcı bıçaklı atık su pompası; 2 × 3 m³/h debide 23,0 mSS, 2 × 6 m³/h debide 21,6 mSS, 2 × 9 m³/h debide 19,8 mSS ve 2 × 18 m³/h debide 8,0 mSS basma yüksekliği değerlerine sahiptir.
Ürün açıklamasına göre FOSDEP500, TS EN 12050-1 ve TS EN 12050-2 standartlarına uygun olarak üretilen paslanmaz çelik atık su tahliye üniteleri arasında yer almaktadır.
