HAZNELİ ATIK SU TAHLİYE CİHAZI
ETNA FOSDEP250 - POMPALI & PANOLU Tek Pompalı Tanklı Atık Su Tahliye Cihazı
ETNA FOSDEP250; temiz su, yağmur suyu, gri su veya atık suyun cazibe ile tahliye edilemediği durumlarda, daha yüksek seviyedeki kanalizasyon şebekesine transfer edilmesi amacıyla geliştirilmiş hazneli atık su tahliye ünitesidir.
Sistem; 250 litre paslanmaz çelik atık su tankı, EFP 22DP parçalayıcı bıçaklı atık su pompası, Hydropan tek pompa kontrol panosu, atık su flatörü, çekvalf ve pompa kızak sisteminden oluşmaktadır.
FOSDEP250 Ne İçin Kullanılır?
FOSDEP250; temiz su, yağmur suyu, gri su veya atık suyun cazibe ile tahliye edilemediği durumlarda, sıvının toplanarak daha yüksek seviyedeki kanalizasyon şebekesine pompalanmasını sağlamak amacıyla kullanılır.
Hazne, pompa ve kontrol ekipmanlarının bir arada bulunduğu kompakt yapısı sayesinde atık su tahliye uygulamalarında komple bir sistem çözümü sunar.
TS EN 12050 Standartlarına Uygun
FOSDEP250 ürün açıklamasında TS EN 12050-1 ve TS EN 12050-2 standartlarına uygun olarak üretilen paslanmaz çelik atık su tahliye ünitesi olarak tanımlanmaktadır.
FOSDEP250 Sistem Özellikleri
FOSDEP250 Teknik Özellikleri
| Kapasite | 250 Litre |
| Pompa | 1 Adet EFP 22DP |
| Pompa Tipi | Parçalayıcı Bıçaklı Atık Su Pompası |
| Atık Su Girişi | 1 × DN65 + 1 × DN110 |
| Atık Su Çıkışı | 1 × G2" PVC Contalı Rakor |
| Manuel El Pompası Çıkışı | 1 × R2" |
| Pompa Kızak Sistemi | 1 Adet |
| Kapak | 1 Adet HD Polietilen |

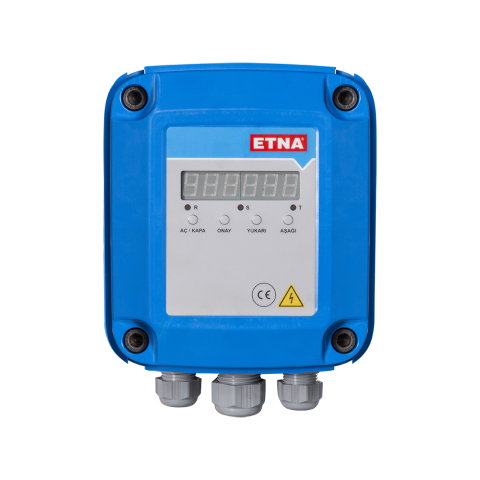

| Kontrol Panosu | 1 Adet Hydropan Tek Pompa Kontrol Panosu |

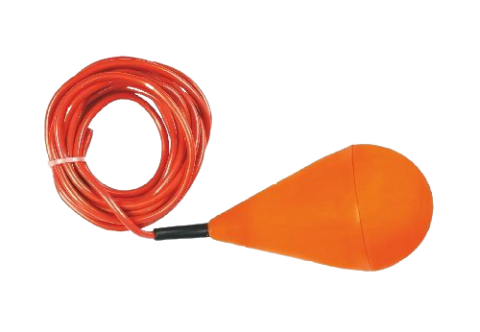

| Seviye Kontrolü | 1 Adet Armut Tip Atık Su Flatörü |
| Çekvalf | Toplu Tip Çekvalf |
| Ağırlık (Pompasız) | 36,3 kg |
EFP 22DP Hidrolik Performans Değerleri
FOSDEP250 içerisinde kullanılan EFP 22DP parçalayıcı bıçaklı atık su pompasının farklı debilerdeki basma yüksekliği değerleri.
| Model | Debi / Basınç | 0 m³/h | 3 m³/h | 6 m³/h | 9 m³/h | 18 m³/h |
|---|---|---|---|---|---|---|
| FOSDEP250 EFP 22DP Pompalı |
Basınç mSS |
24,5 | 23,0 | 21,6 | 19,8 | 8,0 |
Bağlantı Özellikleri
FOSDEP250 Boyutları
FOSDEP250 Çalışma Prensibi
Tesisten gelen atık su FOSDEP250'nin 250 litre kapasiteli haznesinde toplanır. Hazne içerisindeki su seviyesi yükseldiğinde armut tip atık su flatörü pompa kontrol sisteminin devreye girmesini sağlar.
EFP 22DP parçalayıcı bıçaklı atık su pompası, toplanan atık suyu basma hattı üzerinden daha yüksek seviyedeki kanalizasyon hattına transfer eder.
Sistemde bulunan çekvalf, pompanın durmasının ardından basma hattındaki atık suyun hazneye geri dönmesini engellemeye yardımcı olur.
FOSDEP250 Örnek Uygulama
FOSDEP250 Teslimat Kapsamı
Montaj ve Uygulama Bilgileri
- FOSDEP250, atık suyun cazibe ile kanalizasyon sistemine tahliye edilemediği uygulamalarda kullanılmak üzere tasarlanmıştır.
- Sistemde 250 litre paslanmaz çelik atık su tankı ve EFP 22DP parçalayıcı bıçaklı atık su pompası bulunmaktadır.
- Atık su bağlantıları için 1 adet DN65 ve 1 adet DN110 giriş bulunmaktadır.
- Atık su basma çıkışı G2" PVC contalı rakordur.
- Sistemde R2" manuel el pompası çıkışı bulunmaktadır.
- Pompa kızak sistemi, pompanın montaj ve bakım işlemlerinin kolaylaştırılması amacıyla sistem içerisinde yer almaktadır.

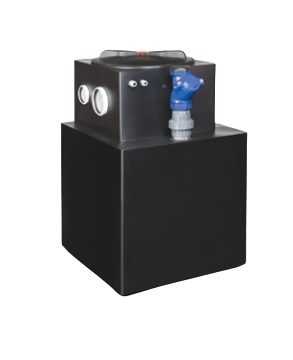

ETNA FOSDEP250 Tek Pompalı Tanklı Atık Su Tahliye Cihazı
ETNA FOSDEP250 tanklı atık su tahliye cihazı; temiz su, yağmur suyu, gri su veya atık suyun cazibe ile tahliye edilemediği uygulamalarda, sıvının daha yüksek seviyedeki kanalizasyon şebekesine transfer edilmesini sağlayan hazneli atık su tahliye sistemidir.
FOSDEP250, 250 litre kapasiteli paslanmaz çelik atık su tankına sahiptir. Sistem içerisinde 1 adet EFP 22DP parçalayıcı bıçaklı atık su pompası, Hydropan tek pompa kontrol panosu, armut tip atık su flatörü, atık su çekvalfi ve pompa kızak sistemi bulunmaktadır.
Atık su tankında 1 × DN65 ve 1 × DN110 giriş, 1 × G2" PVC contalı basma çıkışı ve 1 × R2" manuel el pompası çıkışı bulunmaktadır.
FOSDEP250'nin ölçüleri 600 mm genişlik, 600 mm derinlik ve 900 mm yükseklik olarak belirtilmektedir. Sistem ağırlığı 36,3 kg'dır.
FOSDEP250 içerisinde kullanılan EFP 22DP parçalayıcı bıçaklı atık su pompası; 3 m³/h debide 23,0 mSS, 6 m³/h debide 21,6 mSS, 9 m³/h debide 19,8 mSS ve 18 m³/h debide 8,0 mSS basma yüksekliği değerlerine sahiptir.
Ürün açıklamasına göre FOSDEP250, TS EN 12050-1 ve TS EN 12050-2 standartlarına uygun olarak üretilen paslanmaz çelik atık su tahliye üniteleri arasında yer almaktadır.
