BOSCH
FAN 1700 SERİSİ · DOMESTİK HAVALANDIRMA

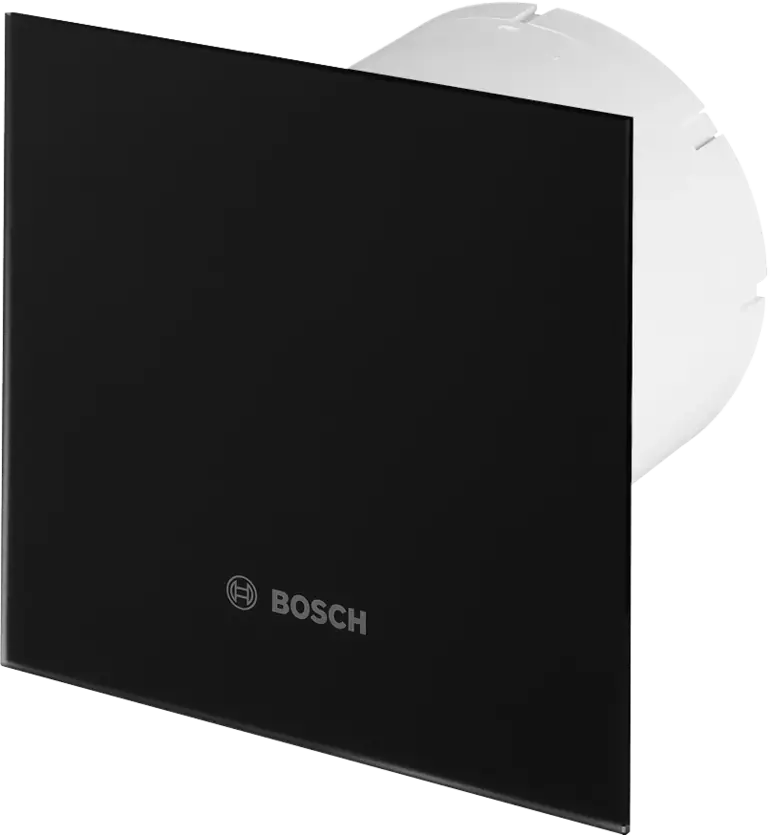

BOSCH F1700 WS 100Sessiz Duvar Tipi Aksiyal Fan
F1700 WS 100, Ø100 mm kanal bağlantısına sahip sessiz duvar tipi aksiyal fandır. 95 m³/h hava debisi, 26 dB(A) ses basınç seviyesi ve 4,4 W güç tüketimiyle konut, ofis ve mağazalardaki uygun havalandırma uygulamalarında kullanılabilir.
DUVAR TİPİØ100 mm230 V
MODEL
F1700 WS 100
F1700 WS 100
HAVA DEBİSİ
95
m³/h
SES BASINÇ SEVİYESİ
26
dB(A) · 3 m
GÜÇ
4,4
W
BAĞLANTI ÇAPI
Ø100
mm
BESLEME
230
V
BOSCH HAVALANDIRMA
Öne Çıkan Özellikler
01
Geri akış klapesi02
Rulman yataklı motor03
Broşürde belirtilen 30.000 saat çalışma ömrü04

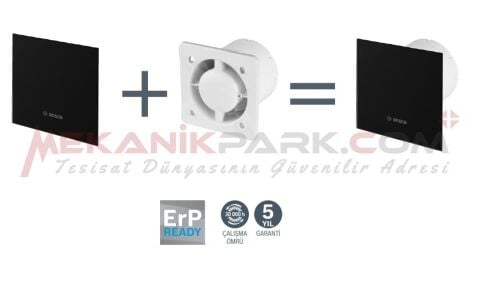

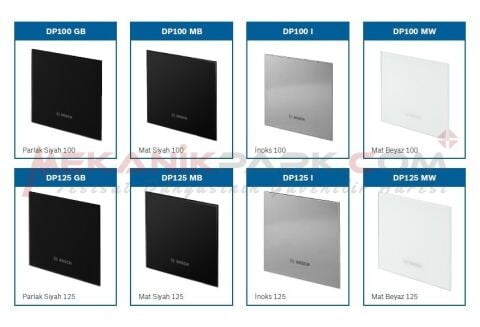

Kolay montaj ve dört dekoratif panel seçeneği05
EU 1253/2014 ve ErP uygunluğuUYGULAMA ALANLARI
Yaşam ve Çalışma Alanları İçin
Ev ve Konutlar
Ofisler
Mağazalar
Uygun duvar bağlantısı ve havalandırma ihtiyacı doğrultusunda değerlendirilmelidir.
TEKNİK VERİLER
F1700 WS 100 Teknik Özellikleri
| Model | F1700 WS 100 |
|---|---|
| Fan tipi | Sessiz duvar tipi aksiyal fan |
| Besleme gerilimi | 230 V |
| Hava debisi | 95 m³/h |
| Ses basınç seviyesi (3 m) | 26 dB(A) |
| Elektriksel güç | 4,4 W |
| Cihaz dışı statik basınç (broşür) | 32 Pa |
| Ağırlık | 0,52 kg |
| Motor koruma sınıfı | IPX4 |
| Kanal bağlantı çapı | Ø100 mm |
HAVA PERFORMANSI

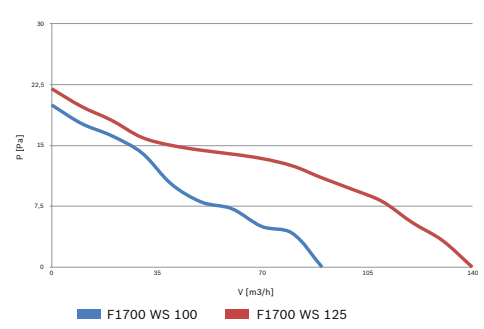

F1700 WS 100 Performans Eğrisi
İlgili modelin debi–basınç eğrisini tesisatın hava ihtiyacı ve kanal direnciyle birlikte değerlendiriniz. Debi ve statik basınç değerleri aynı çalışma noktası olarak kabul edilmemelidir.
MONTAJ BOYUTLARI
F1700 WS 100 Ölçüleri
| A / B | 109 / 109 mm |
|---|---|
| X / Y | 128 / 128 mm |
| W / Z / T | 99 / 88 / 11 mm |
MONTAJ VE SEÇİM
Uygulamada Dikkat Edilecekler
Kanal çapı, gerekli hava debisi ve kanal hattındaki toplam basınç kaybı birlikte değerlendirilmelidir. Montaj ve elektrik bağlantısı üretici talimatlarına göre yapılmalıdır.
Kaynak: Bosch Domestik Havalandırma Ürünleri broşürü (2024). Broşürde Fan 1700 serisi için 5 yıl garanti belirtilmiştir; geçerli koşullar üretici garanti belgesine tabidir. Teknik veriler ürün revizyonuna göre değişebilir. Montaj ve nihai ürün seçimi, tesisat şartları ve üretici talimatları doğrultusunda yapılmalıdır.
