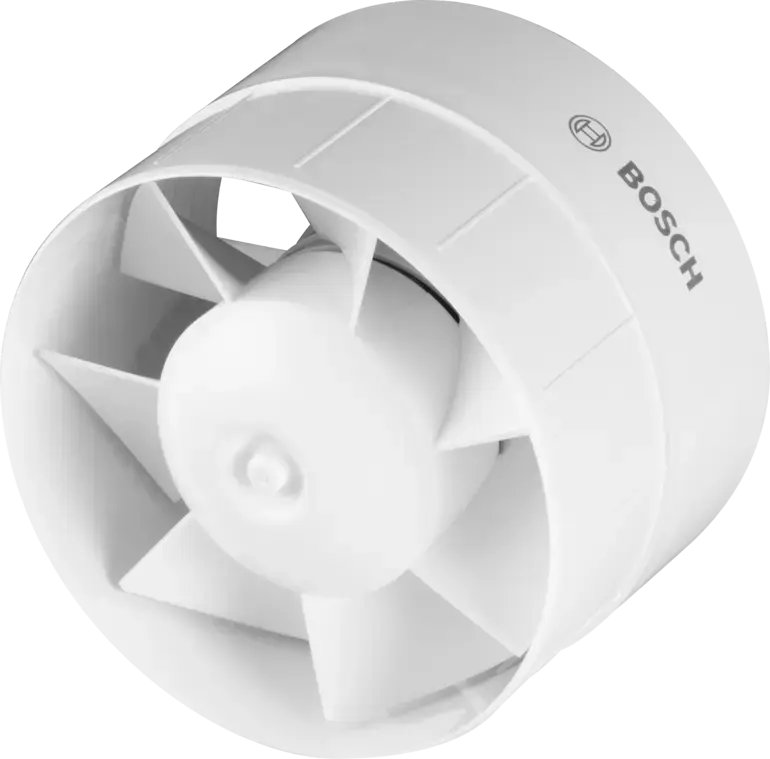

BOSCH F1200 D 150Kanal Tipi Aksiyal Fan
F1200 D 150, ev, ofis ve mağaza gibi alanlardaki uygun kanal bağlantılı havalandırma uygulamaları için tasarlanmıştır. Ø150 mm bağlantı çapı, 250 m³/h hava debisi ve 21 W elektriksel güç değeriyle öne çıkar.
F1200 D 150
Öne Çıkan Özellikler
Yaşam ve Çalışma Alanları İçin
Uygun kanal bağlantısı ve havalandırma ihtiyacı doğrultusunda değerlendirilmelidir.
F1200 D 150 Teknik Özellikleri
| Model | F1200 D 150 |
|---|---|
| Fan tipi | Kanal Tipi Aksiyal Fan |
| Besleme gerilimi | 230 V |
| Hava debisi | 250 m³/h |
| Ses basınç seviyesi (3 m) | 38 dB(A) |
| Güç | 21 W |
| Akım | 133 mA |
| Cihaz dışı statik basınç (broşür) | 58 Pa |
| Ağırlık | 0,52 kg |
| Motor koruma sınıfı | IPX4 |
| Kanal bağlantı çapı | Ø150 mm |
F1200 D 150 Performans Eğrisi
İlgili modelin debi–basınç eğrisini tesisatın hava ihtiyacı ve kanal direnciyle birlikte değerlendiriniz. Debi ve statik basınç değerleri aynı çalışma noktası olarak kabul edilmemelidir.
F1200 D 150 Ölçüleri
| A | 90 mm |
|---|---|
| B | 56 mm |
Uygulamada Dikkat Edilecekler
Kanal çapı, gerekli hava debisi ve kanal hattındaki toplam basınç kaybı birlikte değerlendirilmelidir. Montaj ve elektrik bağlantısı üretici talimatlarına göre yapılmalıdır.
Broşürün eğri lejantında W, teknik tablosunda kanal tipi modeller için D ibaresi kullanılmıştır. Teknik değerler modelin teknik tablosundan aktarılmıştır.
