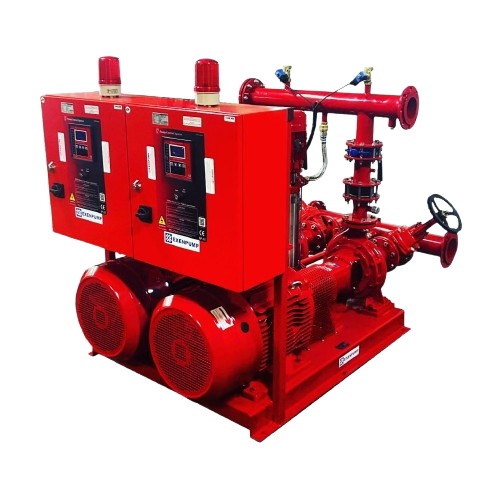

EXENPUMP | EYN 2N 50/250Y-22E-EXDP 1/210J NFPA20 YANGIN POMPA SETİ (40m³/h - 74mSS) - 2 ELEKTRİK + 1 JOKEY POMPALI
Profesyonel Yangın Tesisatı Basınçlandırma Sistemi
EYN 2N 50/250Y-22E + EXDP 1/210J , sprinkler içeren yangın tesisatlarında kullanılmak üzere oluşturulmuş şaseli tip yangın pompa sistemidir.
Sistem; bir elektrikli asıl yangın pompası, bir elektrikli yedek yangın pompası ve bir jokey pompadan oluşmaktadır.
Ana ve yedek pompalarda N 50/250 uçtan emişli santrifüj pompalar kullanılmakta olup sistem ortak şase üzerinde komple set halinde sevk edilmektedir.
NFPA20 Standartlarına Uygun
Ürün, MekanikPark ürün bilgilerinde NFPA20 standartlarına uygun yangın pompa seti olarak tanımlanmaktadır.
Sprinkler içeren yangın tesisatlarında kullanılmak üzere tasarlanan sistem, iki elektrikli yangın pompası ve yardımcı jokey pompanın ortak bir sistem içerisinde çalışmasına yönelik yapıdadır.
Pompa Performansları
N 50/250
Devir: 2900 d/dk
Çark Çapı: Ø240 mm
N 50/250
Devir: 2900 d/dk
Çark Çapı: Ø240 mm
EXDP 1/210J
Devir: 2900 d/dk
Görev: Basınç Koruma
Asıl + Yedek + Jokey Pompa
Jokey Pompa
Elektrikli Asıl Pompa
Elektrikli Yedek Pompa
Yangın Pompa Seti Teknik Özellikleri
| Pompa | Debi | Basınç | Pompa Tipi | Motor | Devir | Çark | Adet |
|---|---|---|---|---|---|---|---|
| Elektrikli Asıl Pompa | 40 m³/h | 74 mSS | N 50/250 | 22 kW | 2900 d/dk | Ø240 mm | 1 |
| Elektrikli Yedek Pompa | 40 m³/h | 74 mSS | N 50/250 | 22 kW | 2900 d/dk | Ø240 mm | 1 |
| Jokey Pompa | 2 m³/h | 75 mSS | EXDP 1/210J | 1,5 kW | 2900 d/dk | — | 1 |
Emiş & Basma Kollektörleri
Yangın Pompa Setine Dahil Ekipmanlar
100 Litre PN16 Tank Sete Dahildir
Yangın pompa setinin standart teslimat kapsamında 1 adet 100 litre PN16 hidrofor tankı bulunmaktadır. Tankın PN16 basınç sınıfı, sistemin yüksek basınçlı yangın tesisatı uygulamasına uygun şekilde seçilmiştir.
Uygulama ve Devreye Alma Notları
NFPA20 Yangın Pompa Seti Seçimi
Yangın pompası seçiminde proje debisi, gerekli basma yüksekliği, statik yükseklik, sprinkler sistemi, tesisat basınç kayıpları, emme koşulları ve gerekli uç basıncı birlikte değerlendirilmelidir.
EYN 2N 50/250Y-22E + EXDP 1/210J yangın pompa setinin elektrikli asıl ve yedek pompaları 40 m³/h – 74 mSS çalışma noktasına sahiptir.
Projenize uygun NFPA20 yangın pompa setinin belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EYN 2N 50/250Y-22E + EXDP 1/210J NFPA20 Yangın Pompa Seti
EXENPUMP EYN 2N 50/250Y-22E + EXDP 1/210J , sprinkler içeren yangın tesisatlarında kullanılmak üzere sunulan, iki elektrikli ana/yedek pompa ve bir jokey pompadan oluşan NFPA20 standartlarına uygun yangın pompa setidir.
Elektrikli asıl ve yedek yangın pompalarının her biri 40 m³/h debi, 74 mSS basınç ve 22 kW motor gücüne sahiptir. Ana ve yedek pompalar N 50/250 tip uçtan emişli santrifüj pompalardır.
Sistem DN100 emiş kollektörü, DN80 basma kollektörü, 100 litre PN16 hidrofor tankı, her pompa için ayrı kontrol panosu, kelebek vanalar, çekvalf, prosestat, manometre ve ortak şase ile birlikte sunulmaktadır.
