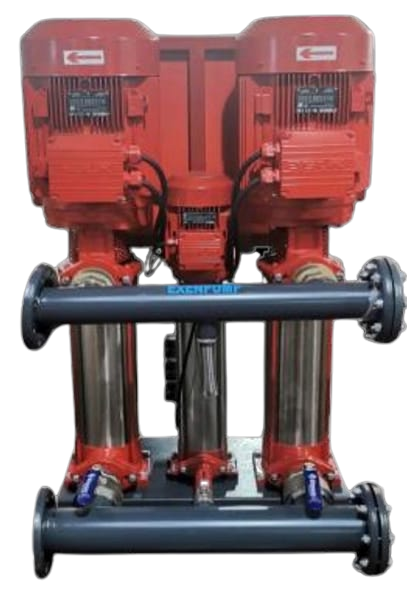

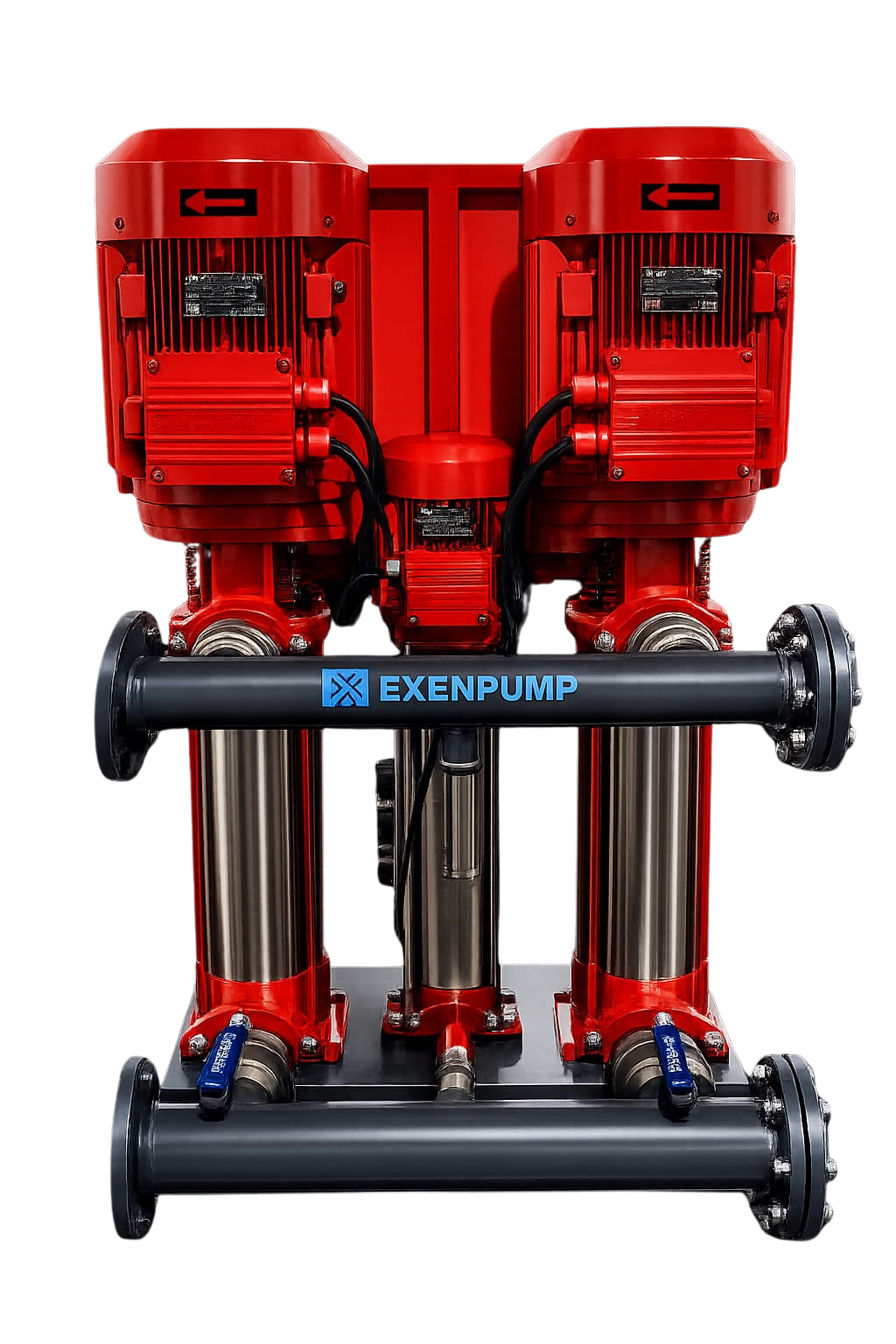

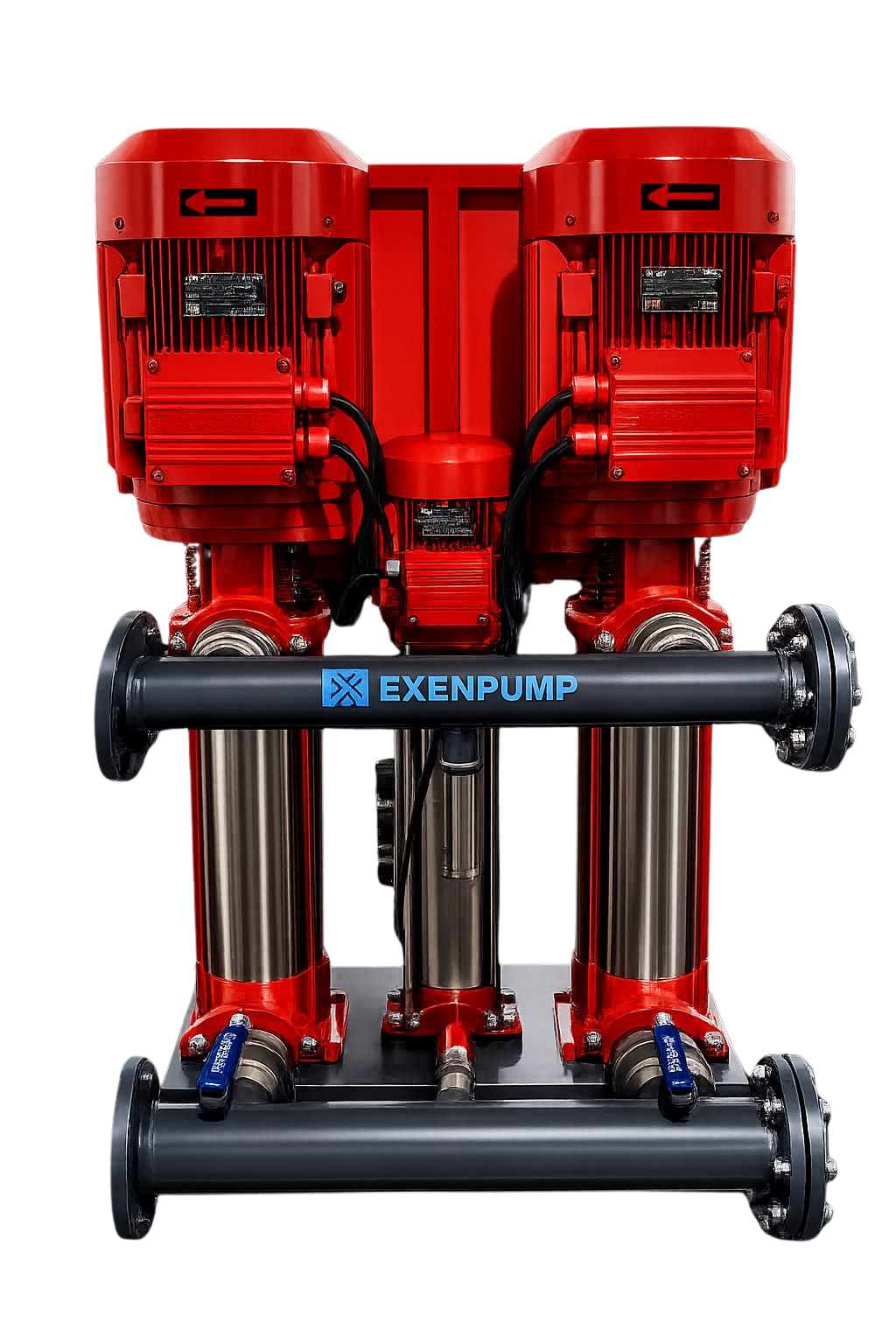

EXENPUMP | EXDP-Y 2/4007-J212 (2x60m³/h-120mSS+2m³/h-130mSS) 2 Elektrik + 1 Jokey Yangın Hidroforu
Yüksek Debili Yangın Tesisatı Basınçlandırma Sistemleri
EXDP-Y 2/4000 Serisi, yüksek basınçlı su temini gerektiren uygulamalar ve yangın tesisat sistemlerinin basınçlandırılması amacıyla geliştirilmiş yüksek debili hidrofor sistemleridir.
Seride EXDP-Y 2/4004 + J208, EXDP-Y 2/4005 + J210, EXDP-Y 2/4006 + J210 ve EXDP-Y 2/4007 + J212 olmak üzere dört farklı performans seçeneği bulunmaktadır.
Sistemler iki ana/yedek elektrik pompası, bir jokey pompa, kontrol panosu, pompa şasesi ve emiş-basma kollektörlerinden oluşmaktadır.
EXDP-Y 2/4000
EXDP-Y 2/4000 Model Seçenekleri
EXDP-Y 2/4004 + J208
Jokey: J208
Jokey Motor: 1,1 kW
Jokey: 2 m³/h – 70 mSS
Bağlantı: DN80 / DN100
EXDP-Y 2/4005 + J210
Jokey: J210
Jokey Motor: 1,5 kW
Jokey: 2 m³/h – 90 mSS
Bağlantı: DN80 / DN100
EXDP-Y 2/4006 + J210
Jokey: J210
Jokey Motor: 1,5 kW
Jokey: 2 m³/h – 90 mSS
Bağlantı: DN80 / DN100
EXDP-Y 2/4007 + J212
Jokey: 2 m³/h – 130 mSS
Bağlantı: DN80 / DN100
Model Karşılaştırma Tablosu
| Model | Ana/Yedek Motor |
Jokey Motor |
Ana/Yedek Debi |
Ana/Yedek Basınç |
Jokey Debi |
Jokey Basınç |
Emiş | Basma |
|---|---|---|---|---|---|---|---|---|
| 2/4004 + J208 | 2×15 kW | 1,1 kW | 2×60 | 60 mSS | 2 | 70 mSS | DN80 | DN100 |
| 2/4005 + J210 | 2×18,5 kW | 1,5 kW | 2×60 | 70 mSS | 2 | 90 mSS | DN80 | DN100 |
| 2/4006 + J210 | 2×22 kW | 1,5 kW | 2×60 | 80 mSS | 2 | 90 mSS | DN80 | DN100 |
| 2/4007 + J212 | — | — | 2×60 | 120 mSS | 2 | 130 mSS | DN80 | DN100 |
Genel Teknik Özellikler
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme – Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Motor Hızı | 2900 d/dk (50 Hz) |
| Emiş / Basma | DN80 / DN100 |
Öne Çıkan Sistem Özellikleri
Tesisat Basıncının Korunmasına Yardımcı Olur
Jokey pompa, yangın tesisatında meydana gelebilecek küçük basınç düşüşlerinin karşılanmasında kullanılan yardımcı pompadır.
Küçük kaçaklar veya sınırlı basınç kayıplarında jokey pompanın devreye girmesi, yüksek kapasiteli ana yangın pompalarının gereksiz şekilde devreye girmesinin azaltılmasına yardımcı olur.
Teslimat Kapsamı
Hidrofor Genleşme Tankı Ayrıca Sipariş Edilmelidir
EXDP Serisi hidroforlarda hidrofor genleşme tankı sete dahil değildir. Uygun tank hacmi ve basınç sınıfı sistemin çalışma basıncı ve proje gereksinimleri dikkate alınarak seçilmelidir.
Dikkat Edilecek Hususlar
Doğru Model Seçimi
EXDP-Y 2/4000 Serisinde tüm modeller 2×60 m³/h ana/yedek pompa debisine sahiptir.
Model seçimini belirleyen temel fark sistemin ihtiyaç duyduğu basma yüksekliğidir. 2/4004 + J208 60 mSS, 2/4005 + J210 70 mSS, 2/4006 + J210 80 mSS ve 2/4007 + J212 120 mSS ana pompa çalışma basıncı sunmaktadır.
Yangın hidroforu seçiminde proje debisi, statik yükseklik, tesisat basınç kayıpları ve gerekli uç basıncı birlikte değerlendirilmelidir.
EXENPUMP EXDP-Y 2/4000 Serisi 2 Elektrik + 1 Jokey Yangın Hidroforları
EXENPUMP EXDP-Y 2/4000 Serisi, yüksek debili yangın tesisatlarının basınçlandırılmasında kullanılmak üzere geliştirilmiş iki ana/yedek elektrik pompası ve bir jokey pompalı dik milli yangın hidroforu sistemlerinden oluşmaktadır.
Seride EXDP-Y 2/4004 + J208, EXDP-Y 2/4005 + J210, EXDP-Y 2/4006 + J210 ve EXDP-Y 2/4007 + J212 modelleri bulunmaktadır. Ana/yedek pompa debisi 2×60 m³/h olup model seçimine göre 60, 70, 80 ve 120 mSS çalışma basıncı seçenekleri sunulmaktadır.
Pompa gövdesi ve mili AISI 304 paslanmaz çelik, fan ve difüzörleri Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastrası ise karbon / seramik yapıdadır.
