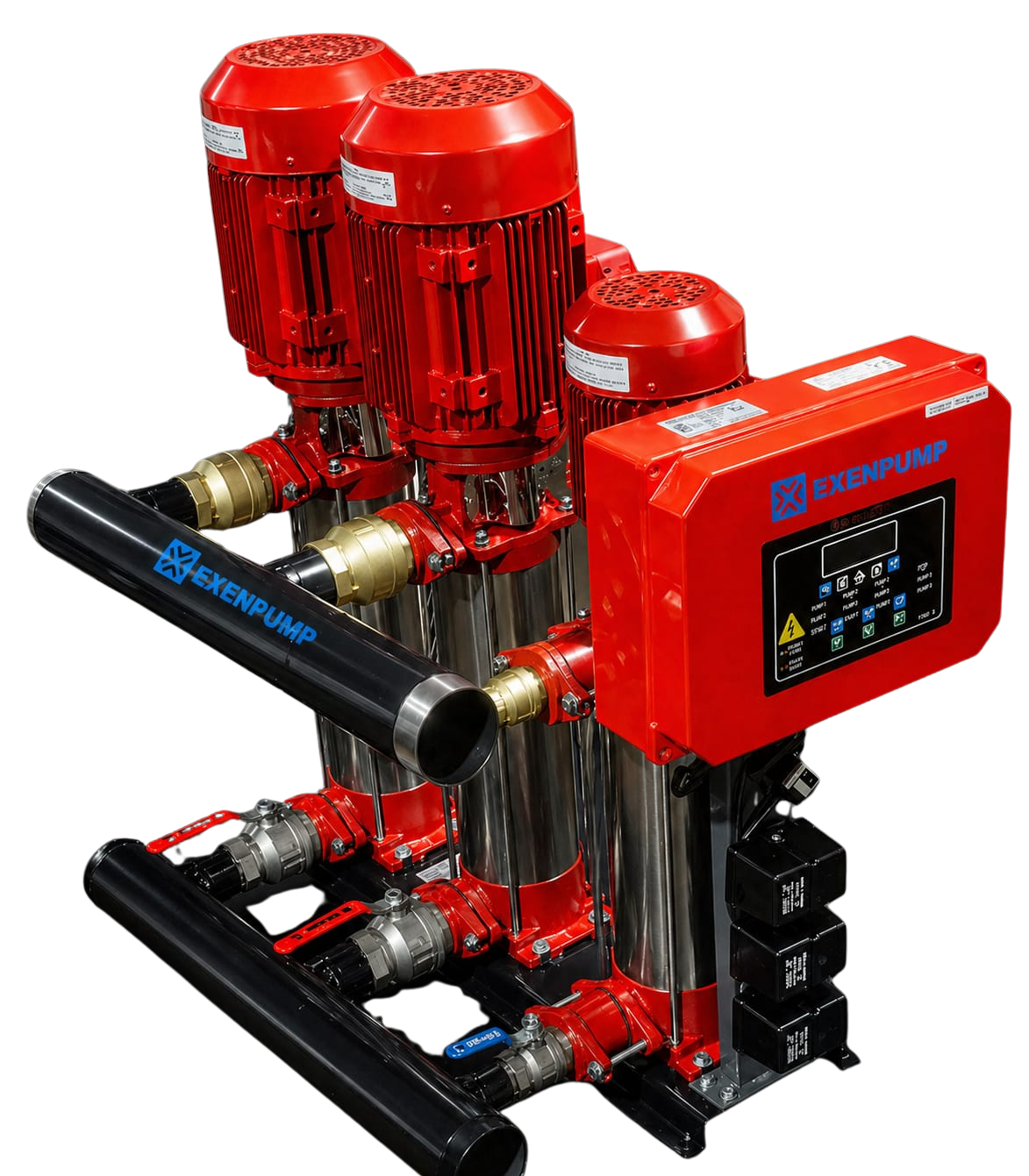

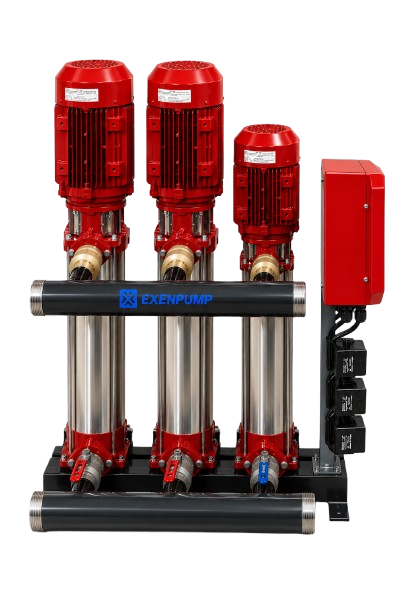

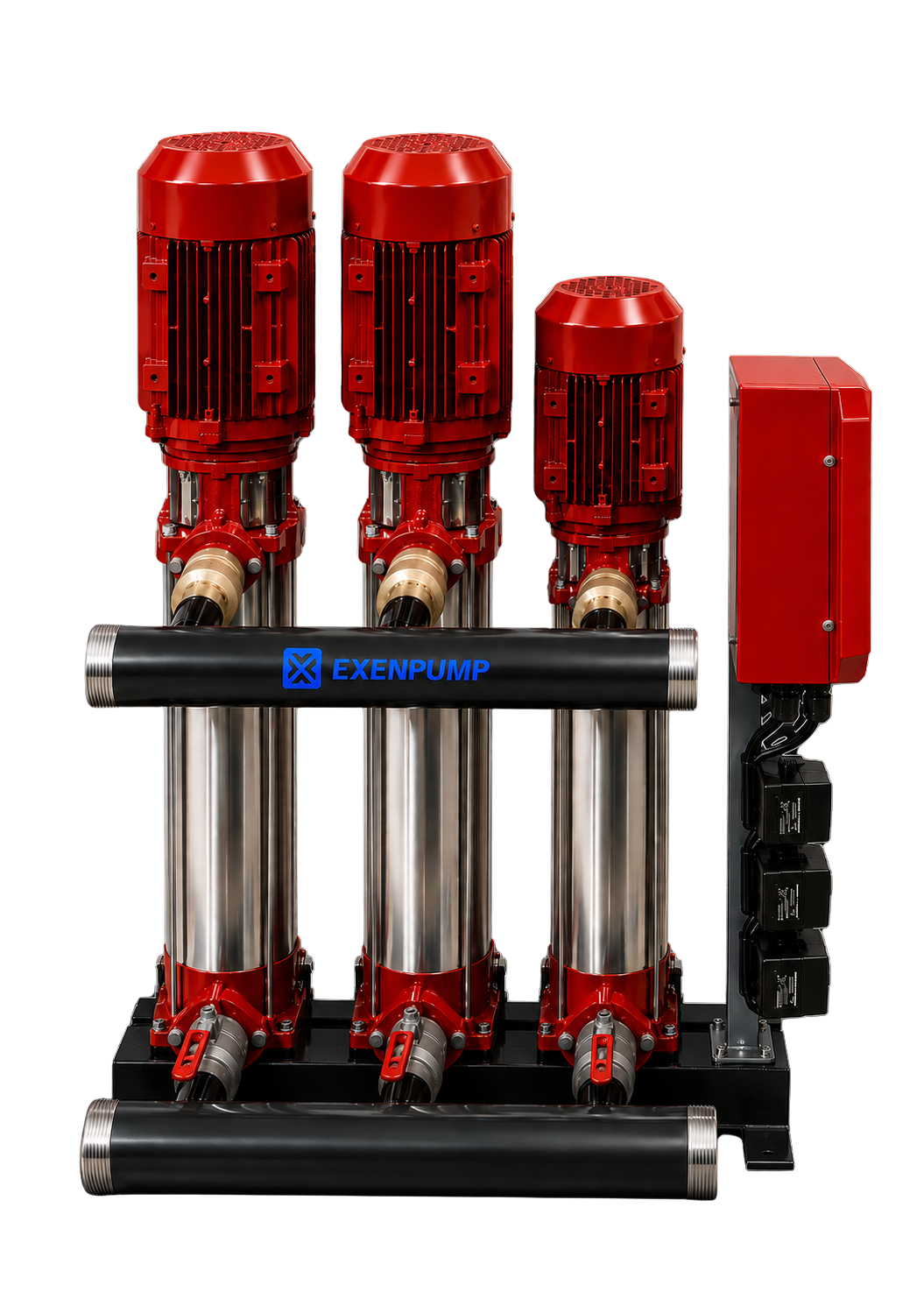

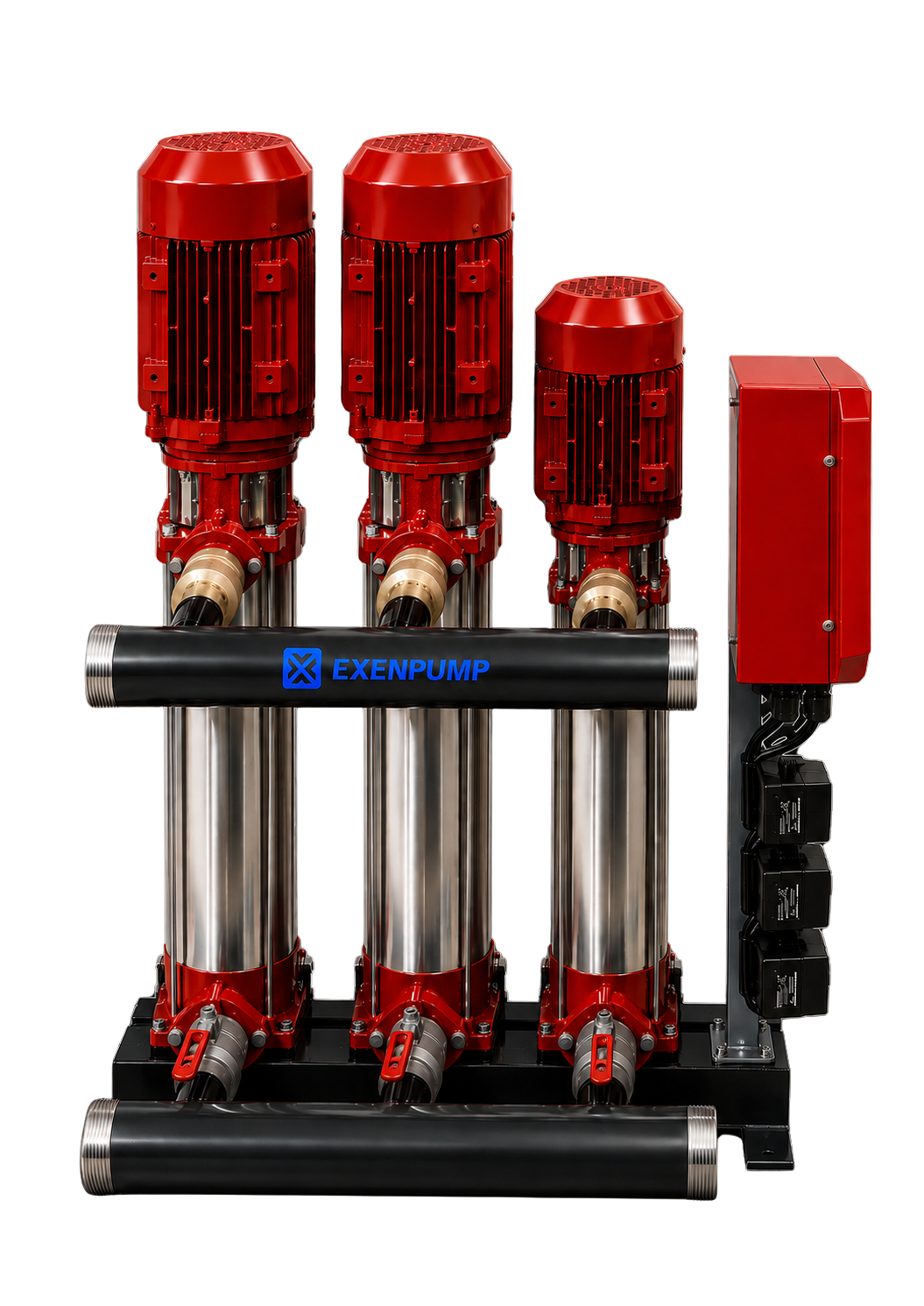

EXENPUMP | EXDP-Y 2/1506-J208 (2x21m³/h-60mSS+2m³/h-70mSS) 2 Elektrik + 1 Jokey Yangın Hidroforu
EXDP-Y 2/1500 + J200 Serisi
EXDP-Y Serisi Noryl fanlı yangın hidrofor sistemleri; yüksek basınçlı su temini gerektiren uygulamalarda ve yangın tesisat sistemlerinin basınçlandırılmasında kullanılmak üzere tasarlanmıştır.

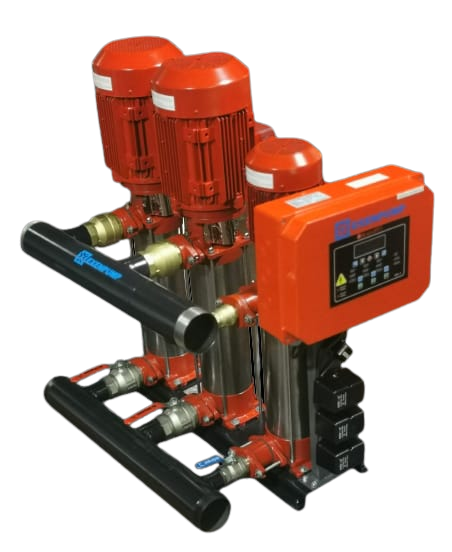

Bu ürün grubunda iki adet ana/yedek yangın pompasına bir adet jokey pompa eşlik eder. Üç pompa, pompa şasesi ve emiş-basma kollektörleri ile birlikte kompakt bir yangın hidroforu sistemi oluşturur.
Sistem tam otomatik çalışma, haftalık test ile sesli ve ışıklı alarm özelliklerine sahiptir.
2 Ana/Yedek Pompa + 1 Jokey Pompa
EXDP-Y 2/1500 + J200 Model Seçenekleri
Öne Çıkan Özellikler
Pompa Yapısal Özellikleri
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Motor Hızı | 2900 d/dk (50 Hz) |
| Emiş / Basma Bağlantısı | 3" / 3" |
EXDP-Y 2/1500 + J200 Teknik Özellikler
| Model | Ana/Yedek Motor |
Jokey Motor |
Ana/Yedek Debi |
Ana/Yedek Basınç |
Jokey Debi |
Jokey Basınç |
Emiş | Basma |
|---|---|---|---|---|---|---|---|---|
| EXDP-Y 2/1506 + J208 | 2×4 kW | 1,1 kW | 2×21 m³/h | 60 mSS | 2 m³/h | 70 mSS | 3" | 3" |
| EXDP-Y 2/1508 + J210 | 2×5,5 kW | 1,5 kW | 2×21 m³/h | 70 mSS | 2 m³/h | 90 mSS | 3" | 3" |
Yangın Sisteminde Jokey Pompanın Görevi
Jokey pompa, yangın tesisatında meydana gelebilecek küçük basınç düşüşlerinde tesisatın çalışma basıncının korunmasına yardımcı olan yardımcı pompadır.
Küçük kaçak veya basınç kayıplarında jokey pompanın devreye girmesi, yüksek kapasiteli ana yangın pompalarının gereksiz yere çalışmasının önüne geçilmesine yardımcı olur.
Yangın Hidroforu Teslimat Kapsamı
Hidrofor Genleşme Tankı Ayrıca Sipariş Edilmelidir
EXDP Serisi yangın hidroforlarında genleşme tankı hidrofor setine dahil değildir. Tank hacmi ve basınç sınıfı sistemin çalışma şartları ve proje gereksinimlerine uygun olarak belirlenmelidir.
Dikkat Edilecek Hususlar
Doğru Yangın Hidroforu Seçimi
Yangın hidroforu seçiminde yalnızca maksimum basınç ve motor gücü değerlerinin karşılaştırılması yeterli değildir. Ana/yedek yangın pompaları ile jokey pompanın çalışma noktaları ayrı ayrı değerlendirilmelidir.
EXDP-Y 2/1506 + J208 modelinde ana/yedek pompalar 2×21 m³/h – 60 mSS , jokey pompa ise 2 m³/h – 70 mSS çalışma değerine sahiptir.
EXDP-Y 2/1508 + J210 modelinde ana/yedek pompalar 2×21 m³/h – 70 mSS , jokey pompa ise 2 m³/h – 90 mSS çalışma değerine sahiptir.
Projeniz için doğru yangın hidroforu seçiminin belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-Y 2/1500 + J200 Serisi Yangın Hidroforları
EXENPUMP EXDP-Y 2/1500 + J200 Serisi yangın hidroforları ; yangın tesisat sistemlerinin basınçlandırılmasında kullanılan, iki ana/yedek elektrik pompası ile bir jokey pompadan oluşan dik milli yangın hidroforu sistemleridir.
Seri; EXDP-Y 2/1506 + J208 ve EXDP-Y 2/1508 + J210 modellerinden oluşmaktadır.
Her iki modelde ana ve yedek pompalar 2×21 m³/h debi kapasitesine sahiptir. EXDP-Y 2/1506 + J208 modeli 60 mSS, EXDP-Y 2/1508 + J210 modeli ise 70 mSS ana pompa çalışma basıncı sunmaktadır.
Jokey pompa tarafında J208 modeli 2 m³/h – 70 mSS, J210 modeli ise 2 m³/h – 90 mSS çalışma değerine sahiptir.
Pompa gövdesi ve mili AISI 304 paslanmaz çelik, fan ve difüzörleri Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastrası ise karbon / seramik yapıdadır.
