EXDP-K 3/900 Serisi Kullanma Suyu Hidroforları
EXDP-K 3/900 Serisi; yüksek basınçlı su temini gerektiren apartman ve yüksek katlı bina uygulamalarının yanı sıra yıkama, temizleme prosesleri, bahçe sulama ve benzeri uygulamalarda kullanılmak üzere geliştirilmiştir.

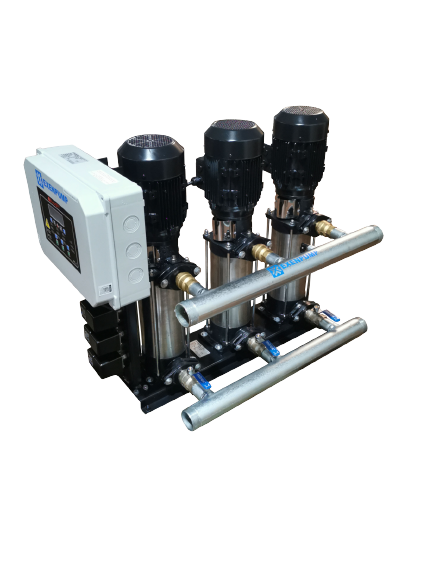

Sistemde bulunan üç adet dik milli çok kademeli santrifüj pompa, ortak emiş ve basma kollektörleri üzerinden çalışmaktadır. Üç pompalı sistem yapısı, özellikle yüksek toplam debi ihtiyacı bulunan bina ve tesislerde güçlü bir basınçlandırma çözümü sağlar.
Seride EXDP-K 3/904, EXDP-K 3/906, EXDP-K 3/908, EXDP-K 3/910 ve EXDP-K 3/912 olmak üzere beş farklı basınç seçeneği bulunmaktadır.
EXDP-K 3/900 Serisinin Avantajları
Hidrofor Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | Üç Pompalı Hidrofor Sistemi |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Adedi | 3 Adet |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 3×18 m³/h |
| Maksimum Basma Yüksekliği | 158 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Sistem Giriş / Çıkış | 2½" / 2½" |
| Motor Güç Aralığı | 3×2,2 – 3×5,5 kW |
EXDP-K 3/900 Serisi Performans Eğrileri
EXDP-K 3/904, 3/906, 3/908, 3/910 ve 3/912 modellerinin hidrolik performansı aşağıdaki EXDP 900 Serisi performans eğrisi üzerinden incelenebilir. Üç pompalı sistemin toplam debisi değerlendirilirken grafiğin alt bölümünde bulunan “3 Pompalı” debi ölçeği kullanılmalıdır.
EXDP-K 3/900 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-K 3/904 | 3×3 HP | 3×2,2 kW | 3×18 m³/h | 54 mSS | 6 | 180 | 2½" | 2½" | 500 L / 10 Bar |
| EXDP-K 3/906 | 3×4 HP | 3×3 kW | 3×18 m³/h | 80 mSS | 12 | 180 | 2½" | 2½" | 500 L / 10 Bar |
| EXDP-K 3/908 | 3×5,5 HP | 3×4 kW | 3×18 m³/h | 102 mSS | 18 | 180 | 2½" | 2½" | 500 L / 10 Bar |
| EXDP-K 3/910 | 3×7,5 HP | 3×5,5 kW | 3×18 m³/h | 128 mSS | 22 | 180 | 2½" | 2½" | 500 L / 16 Bar |

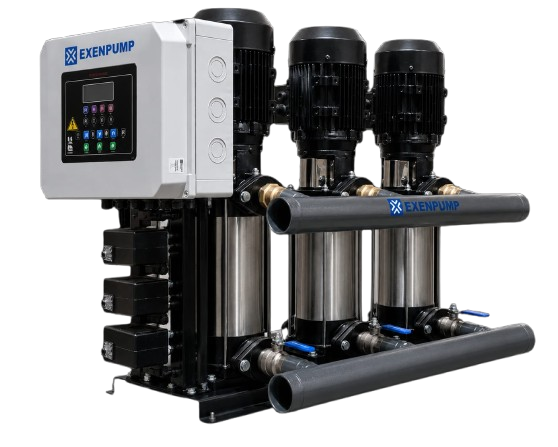

| EXDP-K 3/912 | 3×7,5 HP | 3×5,5 kW | 3×18 m³/h | 158 mSS | 28 | 180 | 2½" | 2½" | 500 L / 16 Bar |
EXDP-K 3/900 Model Seçenekleri
180 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 3/900 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 3/900 hidrofor setine dahil değildir. Genleşme tankı seçilirken sistemin çalışma basıncı, pompa kapasitesi ve gerekli tank basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru Üç Pompalı Hidrofor Seçimi
Üç pompalı hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken toplam gerekli debi, bina statik yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu ve pompa emiş şartları birlikte değerlendirilmelidir.
Projeniz için EXDP-K 3/904, EXDP-K 3/906, EXDP-K 3/908, EXDP-K 3/910 veya EXDP-K 3/912 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 3/900 Serisi Üç Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 3/900 Serisi üç pompalı hidroforlar; apartmanlar, yüksek katlı binalar, toplu konutlar, yıkama ve temizleme prosesleri, bahçe sulama ve yüksek basınçlı temiz su temini gerektiren uygulamalar için geliştirilmiş dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 3/900 serisi; EXDP-K 3/904, EXDP-K 3/906, EXDP-K 3/908, EXDP-K 3/910 ve EXDP-K 3/912 model seçeneklerinden oluşmaktadır. Serinin maksimum debi kapasitesi 3×18 m³/h, maksimum basma yüksekliği ise 158 mSS seviyesine kadar çıkmaktadır. Motor güçleri seri genelinde 3×2,2 kW ile 3×5,5 kW arasında değişmektedir.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır. Sistem giriş ve çıkış bağlantıları 2½" / 2½" ölçüsündedir.
Hidrofor seti; 3 adet dik milli santrifüj pompa, üç pompa kontrol panosu, manometre, 3 adet basınç şalteri, seviye flatörü, pompa şasesi, emiş kollektörü ve basma kollektörü ile birlikte set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
