EXDP-K 3/600 Serisi Kullanma Suyu Hidroforları
EXDP-K 3/600 Serisi; yüksek basınçlı su temini gerektiren apartman ve yüksek katlı bina uygulamaları ile yıkama, temizleme prosesleri, bahçe sulama ve benzeri uygulamalarda kullanılmak üzere geliştirilmiştir.

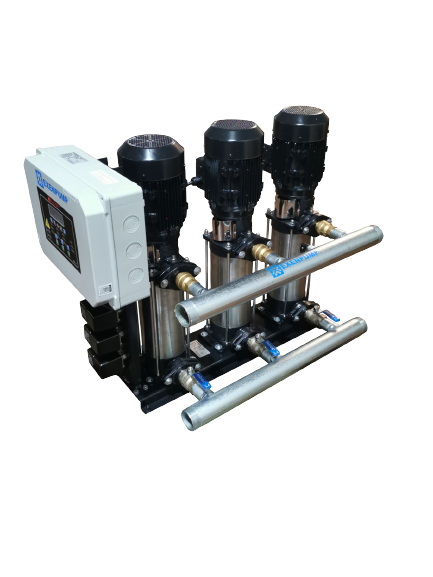

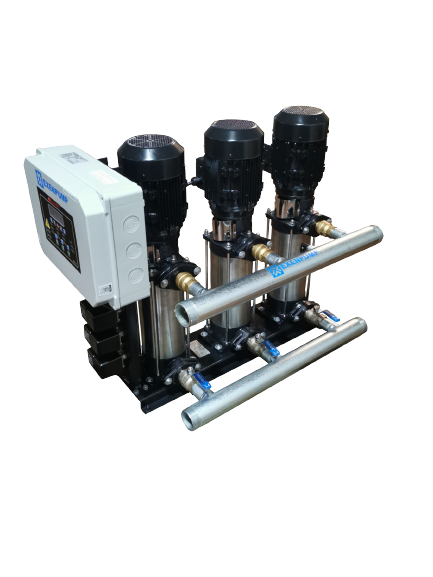

Sistemde bulunan üç adet dik milli çok kademeli santrifüj pompa, ortak emiş ve basma kollektörleri üzerinden çalışmaktadır. Üç pompalı sistem yapısı sayesinde değişken su tüketimlerinde yüksek toplam debi ihtiyacının karşılanmasına olanak sağlar.
Seride EXDP-K 3/604, EXDP-K 3/606, EXDP-K 3/608, EXDP-K 3/610 ve EXDP-K 3/612 olmak üzere beş farklı model bulunmaktadır.
Üç Pompalı Hidrofor Sisteminin Avantajları
Hidrofor Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | Üç Pompalı Sabit Devirli Hidrofor |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Adedi | 3 Adet |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 3×13 m³/h |
| Maksimum Basma Yüksekliği | 142 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Sistem Giriş / Çıkış | 2½" / 2½" |
| Motor Güç Aralığı | 3×1,5 – 3×4 kW |
EXDP-K 3/600 Serisi Performans Eğrileri
EXDP-K 3/604, 3/606, 3/608, 3/610 ve 3/612 modellerinin hidrolik performansı aşağıdaki EXDP 600 Serisi gerçek performans eğrisi üzerinden incelenebilir. Üç pompalı sistemin toplam debisi değerlendirilirken grafiğin alt bölümünde bulunan “3 Pompalı” debi ölçeği dikkate alınmalıdır.
EXDP-K 3/600 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-K 3/604 | 3×2 HP | 3×1,5 kW | 3×13 m³/h | 48 mSS | 6 | 90 | 2½" | 2½" | 300 L / 10 Bar |
| EXDP-K 3/606 | 3×2 HP | 3×1,5 kW | 3×13 m³/h | 70 mSS | 12 | 90 | 2½" | 2½" | 300 L / 10 Bar |
| EXDP-K 3/608 | 3×3 HP | 3×2,2 kW | 3×13 m³/h | 92 mSS | 18 | 90 | 2½" | 2½" | 300 L / 10 Bar |
| EXDP-K 3/610 | 3×4 HP | 3×3 kW | 3×13 m³/h | 118 mSS | 22 | 90 | 2½" | 2½" | 300 L / 16 Bar |
| EXDP-K 3/612 | 3×5,5 HP | 3×4 kW | 3×13 m³/h | 142 mSS | 28 | 90 | 2½" | 2½" | 300 L / 16 Bar |
EXDP-K 3/600 Model Seçenekleri
90 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 3/600 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 3/600 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru Üç Pompalı Hidrofor Seçimi
Üç pompalı hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken toplam gerekli debi, bina statik yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu, pompa emiş şartları ve genleşme tankı basınç sınıfı birlikte değerlendirilmelidir.
Projeniz için EXDP-K 3/604, EXDP-K 3/606, EXDP-K 3/608, EXDP-K 3/610 veya EXDP-K 3/612 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 3/600 Serisi Üç Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 3/600 Serisi üç pompalı hidroforlar; apartman, yüksek katlı bina, toplu konut, yıkama ve temizleme prosesleri, bahçe sulama ve basınçlı temiz su temini gerektiren uygulamalarda kullanılmak üzere tasarlanmış üç pompalı dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 3/600 serisi; EXDP-K 3/604, EXDP-K 3/606, EXDP-K 3/608, EXDP-K 3/610 ve EXDP-K 3/612 olmak üzere beş farklı modelden oluşmaktadır. Serinin maksimum debisi 3×13 m³/h olup, model seçeneklerine göre maksimum basma yüksekliği 48 mSS ile 142 mSS arasında değişmektedir.
EXDP-K 3/604 modeli 3×2 HP / 3×1,5 kW, 3×13 m³/h ve 48 mSS; EXDP-K 3/606 modeli 3×2 HP / 3×1,5 kW, 3×13 m³/h ve 70 mSS; EXDP-K 3/608 modeli 3×3 HP / 3×2,2 kW, 3×13 m³/h ve 92 mSS; EXDP-K 3/610 modeli 3×4 HP / 3×3 kW, 3×13 m³/h ve 118 mSS; EXDP-K 3/612 modeli ise 3×5,5 HP / 3×4 kW, 3×13 m³/h ve 142 mSS maksimum performans değerlerine sahiptir.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır. Sistem giriş ve çıkış bağlantıları 2½" / 2½" ölçüsündedir.

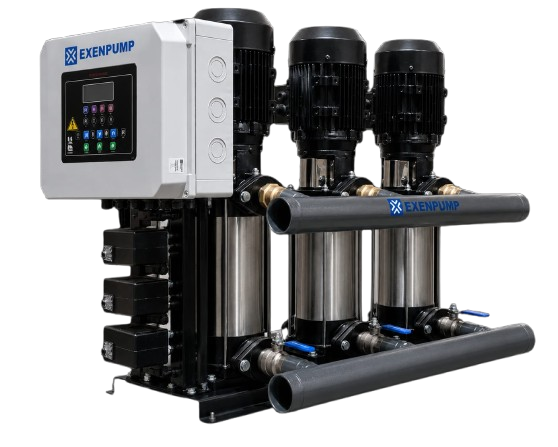

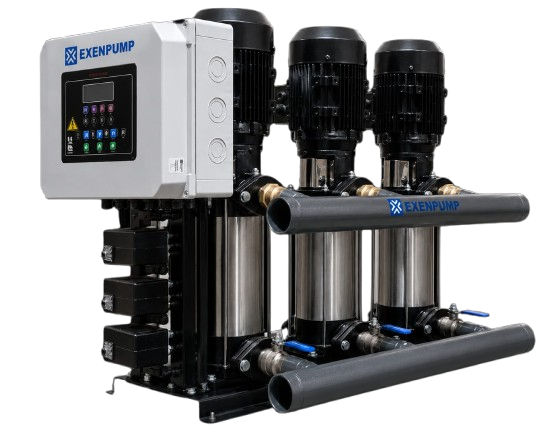

Hidrofor seti; 3 adet dik milli santrifüj pompa, üç pompa kontrol panosu, manometre, 3 adet basınç şalteri, seviye flatörü, pompa şasesi, emiş kollektörü ve basma kollektörü ile birlikte set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 3/604, EXDP-K 3/606 ve EXDP-K 3/608 modelleri için 300 litre / 10 bar; EXDP-K 3/610 ve EXDP-K 3/612 modelleri için ise 300 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
