EXDP-K 3/200 Serisi Kullanma Suyu Hidroforları
EXDP-K 3/200 Serisi; yüksek basınçlı su temini gerektiren apartman ve yüksek katlı bina uygulamaları ile yıkama, temizleme prosesleri, bahçe sulama ve benzeri uygulamalarda kullanılmak üzere geliştirilmiştir.

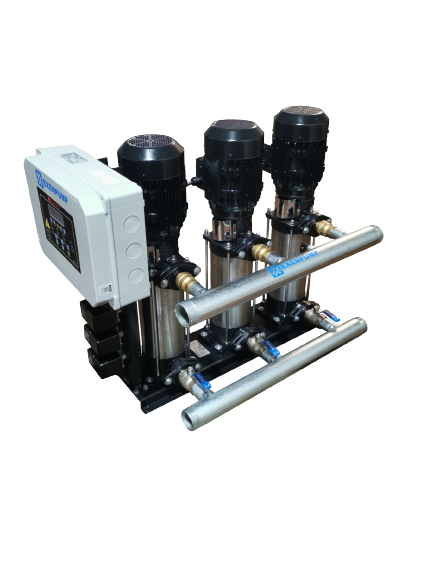

Sistemde bulunan üç adet dik milli çok kademeli santrifüj pompa, ortak emiş ve basma kollektörleri üzerinden çalışmaktadır. Üç pompalı sistem yapısı sayesinde değişken su tüketimlerinde ihtiyaca bağlı olarak yüksek toplam debi kapasitesi sağlanabilir.
Seride EXDP-K 3/204, EXDP-K 3/206, EXDP-K 3/208, EXDP-K 3/210 ve EXDP-K 3/212 olmak üzere beş farklı model bulunmaktadır.
Üç Pompalı Hidrofor Sisteminin Avantajları
Hidrofor Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | Üç Pompalı Sabit Devirli Hidrofor |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Adedi | 3 Adet |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 3×5 m³/h |
| Maksimum Basma Yüksekliği | 125 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Sistem Giriş / Çıkış | 2½" / 2½" |
| Motor Güç Aralığı | 3×0,75 – 3×1,5 kW |
EXDP-K 3/200 Serisi Performans Eğrileri
EXDP-K 3/204, 3/206, 3/208, 3/210 ve 3/212 modellerinin hidrolik performansı aşağıdaki EXDP 200 Serisi performans eğrisi üzerinden incelenebilir. Üç pompalı sistemin toplam debisi değerlendirilirken grafiğin alt bölümünde bulunan “3 Pompalı” debi ölçeği dikkate alınmalıdır.
EXDP-K 3/200 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|

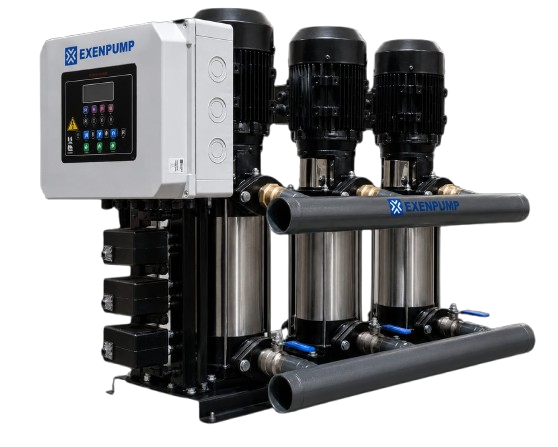

| EXDP-K 3/204 | 3×1 HP | 3×0,75 kW | 3×5 m³/h | 45 mSS | 4 | 30 | 2½" | 2½" | 300 L / 10 Bar |

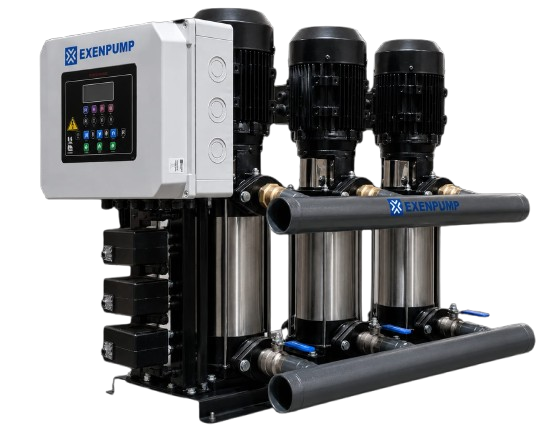

| EXDP-K 3/206 | 3×1 HP | 3×0,75 kW | 3×5 m³/h | 65 mSS | 8 | 30 | 2½" | 2½" | 300 L / 10 Bar |
| EXDP-K 3/208 | 3×1,5 HP | 3×1,1 kW | 3×5 m³/h | 85 mSS | 12 | 30 | 2½" | 2½" | 300 L / 10 Bar |
| EXDP-K 3/210 | 3×2 HP | 3×1,5 kW | 3×5 m³/h | 105 mSS | 15 | 30 | 2½" | 2½" | 300 L / 16 Bar |
| EXDP-K 3/212 | 3×2 HP | 3×1,5 kW | 3×5 m³/h | 125 mSS | 18 | 30 | 2½" | 2½" | 300 L / 16 Bar |
EXDP-K 3/200 Model Seçenekleri
30 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 3/200 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 3/200 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru Üç Pompalı Hidrofor Seçimi
Üç pompalı hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken toplam gerekli debi, bina yüksekliği, kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu ve pompa emiş şartları birlikte değerlendirilmelidir.
Projeniz için EXDP-K 3/204, EXDP-K 3/206, EXDP-K 3/208, EXDP-K 3/210 veya EXDP-K 3/212 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 3/200 Serisi Üç Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 3/200 Serisi üç pompalı hidroforlar; apartman, yüksek katlı bina, yıkama ve temizleme prosesleri, bahçe sulama ve basınçlı temiz su temini gerektiren uygulamalarda kullanılmak üzere tasarlanmış üç pompalı dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 3/200 serisi; EXDP-K 3/204, EXDP-K 3/206, EXDP-K 3/208, EXDP-K 3/210 ve EXDP-K 3/212 olmak üzere beş farklı modelden oluşmaktadır. Serinin maksimum debisi 3×5 m³/h olup, model seçeneklerine göre maksimum basma yüksekliği 45 mSS ile 125 mSS arasında değişmektedir.
EXDP-K 3/204 modeli 3×1 HP / 3×0,75 kW, 3×5 m³/h ve 45 mSS; EXDP-K 3/206 modeli 3×1 HP / 3×0,75 kW, 3×5 m³/h ve 65 mSS; EXDP-K 3/208 modeli 3×1,5 HP / 3×1,1 kW, 3×5 m³/h ve 85 mSS; EXDP-K 3/210 modeli 3×2 HP / 3×1,5 kW, 3×5 m³/h ve 105 mSS; EXDP-K 3/212 modeli ise 3×2 HP / 3×1,5 kW, 3×5 m³/h ve 125 mSS maksimum performans değerlerine sahiptir.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır. Sistem giriş ve çıkış bağlantıları 2½" / 2½" ölçüsündedir.
Hidrofor seti; 3 adet dik milli santrifüj pompa, üç pompa kontrol panosu, manometre, 3 adet basınç şalteri, seviye flatörü, pompa şasesi, emiş kollektörü ve basma kollektörü ile birlikte set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 3/204, EXDP-K 3/206 ve EXDP-K 3/208 modelleri için 300 litre / 10 bar; EXDP-K 3/210 ve EXDP-K 3/212 modelleri için ise 300 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
