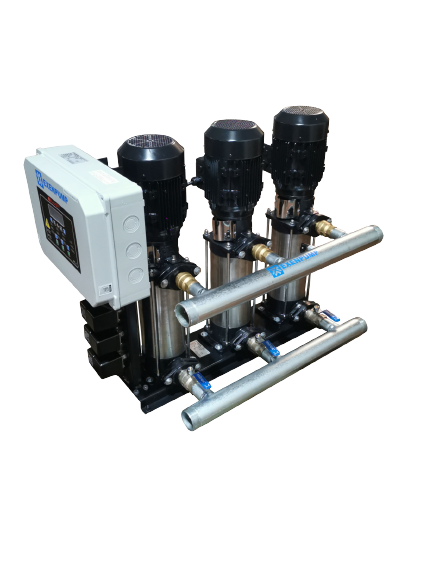

EXDP-K 3/2000 Serisi Kullanma Suyu Hidroforları
EXDP-K 3/2000 Serisi; yüksek basınçlı su temini gerektiren apartman ve yüksek katlı bina uygulamalarının yanı sıra yıkama, temizleme prosesleri, bahçe sulama ve benzeri endüstriyel uygulamalarda kullanılmak üzere geliştirilmiştir.
Sistemde bulunan üç adet dik milli çok kademeli santrifüj pompa, ortak emiş ve basma kollektörleri üzerinden çalışmaktadır. Her bir pompanın 45 m³/h seviyesine kadar ulaşan kapasitesi sayesinde üç pompalı sistem yapısı yüksek toplam su ihtiyacının bulunduğu büyük ölçekli projelere yönelik çözüm sunar.
Seride EXDP-K 3/2004, EXDP-K 3/2006, EXDP-K 3/2008 ve EXDP-K 3/2009 olmak üzere dört farklı model bulunmaktadır.
EXDP-K 3/2000 Serisinin Avantajları
Hidrofor Setine Dahil Ekipmanlar
Pompa Yapısal Özellikleri
| Sistem Tipi | Üç Pompalı Hidrofor Sistemi |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Adedi | 3 Adet |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Mil | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 3×45 m³/h |
| Genel Maks. Basma Yüksekliği | 166 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Genel Giriş / Çıkış | DN100 / DN80 |
| Genel Güç Aralığı | 3×5,5 – 3×15 kW |
EXDP-K 3/2000 Serisi Performans Eğrileri
EXDP-K 3/2004, 3/2006, 3/2008 ve 3/2009 modellerinin hidrolik performansı aşağıdaki EXDP 2000 Serisi performans eğrisi üzerinden incelenebilir. Üç pompalı hidrofor sisteminin toplam debisi değerlendirilirken grafiğin alt bölümündeki “3 Pompalı” debi ölçeği kullanılmalıdır.
EXDP-K 3/2000 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-K 3/2004 | 3×7,5 HP | 3×5,5 kW | 3×45 m³/h | 60 mSS | 6 | 420 | DN100 | DN100 | 1000 L / 10 Bar |

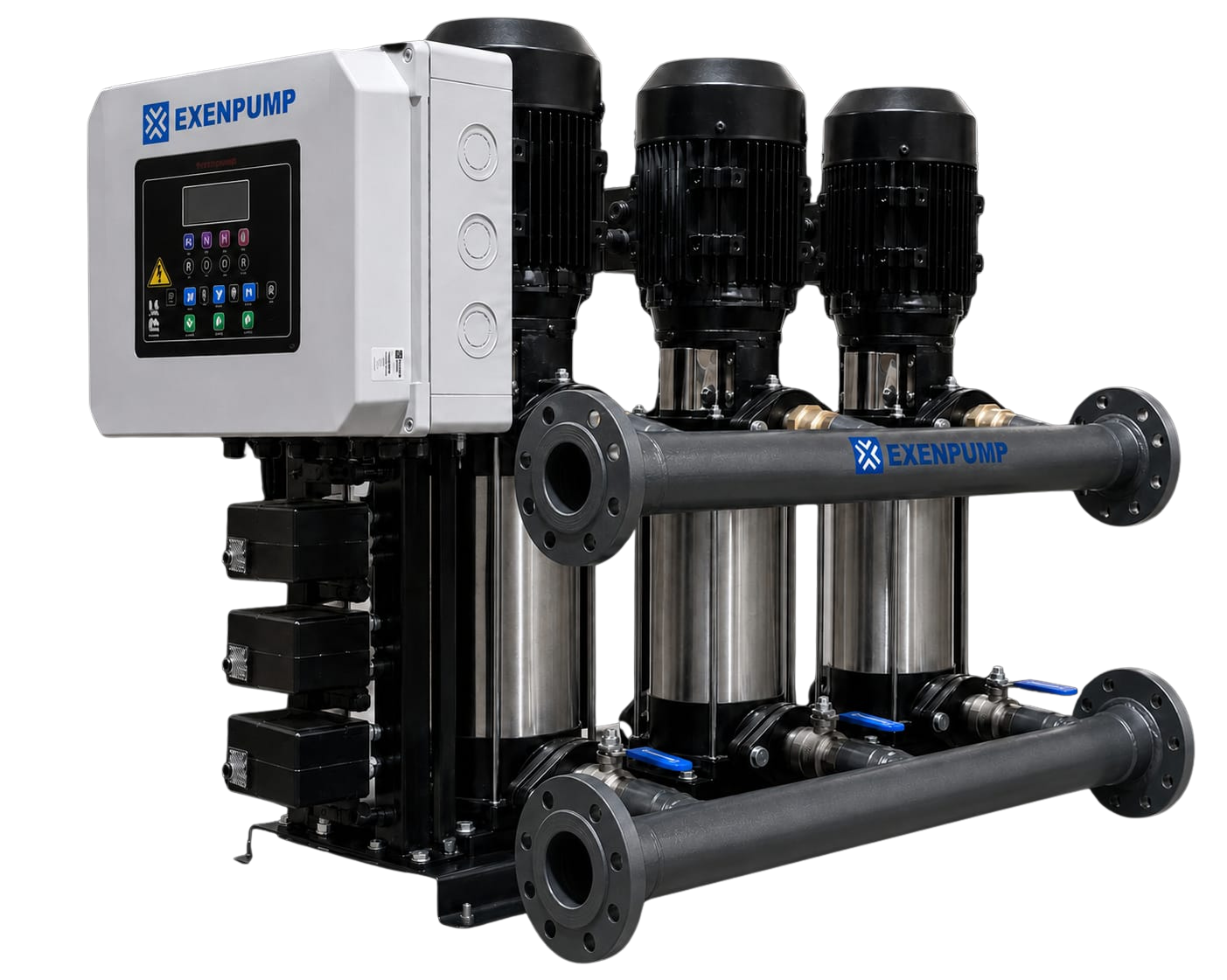

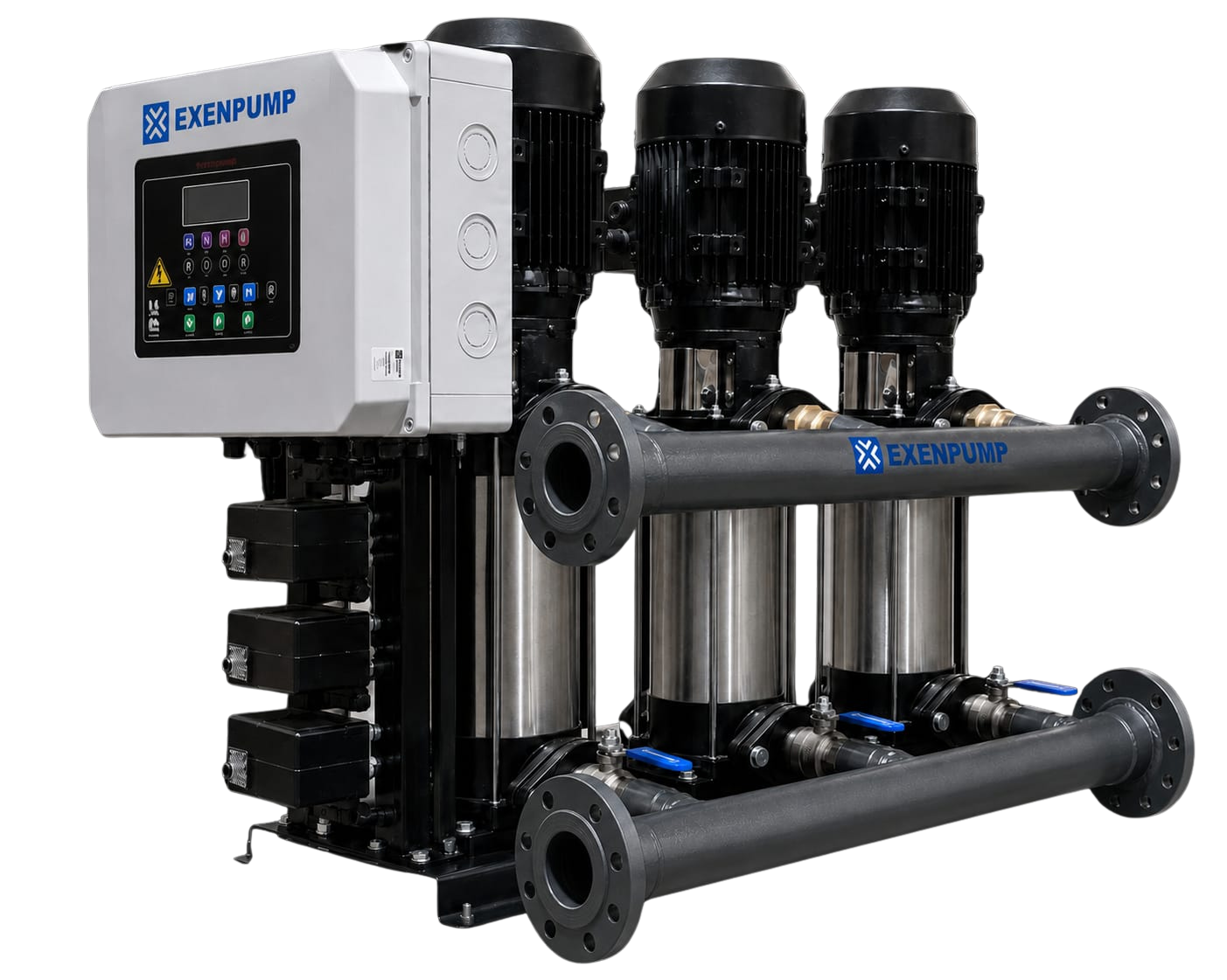

| EXDP-K 3/2006 | 3×10 HP | 3×7,5 kW | 3×45 m³/h | 90 mSS | 12 | 420 | DN100 | DN100 | 1000 L / 10 Bar |

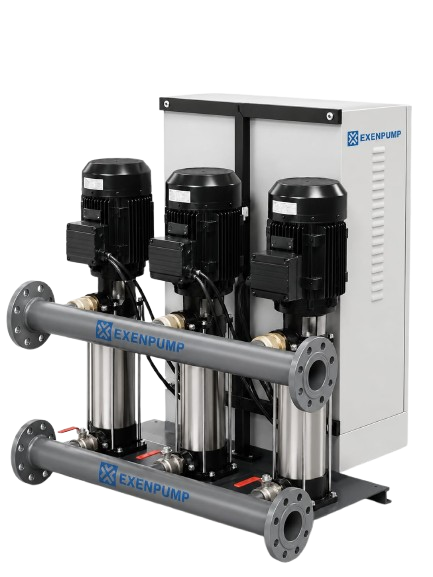

| EXDP-K 3/2008 | 3×15 HP | 3×11 kW | 3×45 m³/h | 120 mSS | 16 | 420 | DN100 | DN100 | 1000 L / 16 Bar |
| EXDP-K 3/2009 | 3×15 HP | 3×11 kW | 3×45 m³/h | 142 mSS | 18 | 420 | DN100 | DN100 | 1000 L / 16 Bar |
EXDP-K 3/2000 Model Seçenekleri
420 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 3/2000 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 3/2000 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru Üç Pompalı Hidrofor Seçimi
Yüksek kapasiteli üç pompalı hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken toplam gerekli debi, bina statik yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu, pompa emiş şartları ve genleşme tankı basınç sınıfı birlikte değerlendirilmelidir.
Projeniz için EXDP-K 3/2004, EXDP-K 3/2006, EXDP-K 3/2008 veya EXDP-K 3/2009 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
EXENPUMP EXDP-K 3/2000 Serisi Üç Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 3/2000 Serisi üç pompalı hidroforlar; apartmanlar, yüksek katlı binalar, toplu konutlar, yıkama ve temizleme prosesleri, bahçe sulama ve yüksek debili basınçlı temiz su temini gerektiren uygulamalarda kullanılmak üzere tasarlanmış üç pompalı dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 3/2000 serisi; EXDP-K 3/2004, EXDP-K 3/2006, EXDP-K 3/2008 ve EXDP-K 3/2009 olmak üzere dört farklı modelden oluşmaktadır. Serinin maksimum pompa debisi 3×45 m³/h olup, mevcut model seçeneklerinde maksimum basma yüksekliği 60 mSS ile 142 mSS arasında değişmektedir.
EXDP-K 3/2004 modeli 3×7,5 HP / 3×5,5 kW, 3×45 m³/h ve 60 mSS; EXDP-K 3/2006 modeli 3×10 HP / 3×7,5 kW, 3×45 m³/h ve 90 mSS; EXDP-K 3/2008 modeli 3×15 HP / 3×11 kW, 3×45 m³/h ve 120 mSS; EXDP-K 3/2009 modeli ise 3×15 HP / 3×11 kW, 3×45 m³/h ve 142 mSS maksimum performans değerlerine sahiptir.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır. Mevcut model tablosunda sistem emiş ve basma hatları DN100 / DN100 olarak belirtilmektedir.
Hidrofor seti; 3 adet dik milli santrifüj pompa, üç pompa kontrol panosu, manometre, 3 adet basınç şalteri, seviye flatörü, pompa şasesi, emiş kollektörü ve basma kollektörü ile birlikte set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 3/2004 ve EXDP-K 3/2006 modelleri için 1000 litre / 10 bar; EXDP-K 3/2008 ve EXDP-K 3/2009 modelleri için 1000 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
