EXDP-K 2000 Serisi Kullanma Suyu Hidroforları
EXDP-K 2000 Serisi; yüksek debi ve yüksek basınç ihtiyacına sahip apartman, toplu konut, yüksek katlı bina ve uygun ticari uygulamalarda kullanma suyunun basınçlandırılması amacıyla geliştirilmiştir. Dik milli çok kademeli santrifüj pompa yapısı sayesinde yüksek hidrolik performansı kompakt bir sistem tasarımıyla bir araya getirir.
Seride EXDP-K 1/2004, EXDP-K 1/2006, EXDP-K 1/2008 ve EXDP-K 1/2009 olmak üzere dört farklı model bulunmaktadır.
Kullanım Alanları
Genel Özellikler & Set İçeriği
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Fan / Difüzör | Noryl |
| Emme / Basma Gövdesi | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Seramik |
| Maksimum Debi | 45 m³/h |
| Maksimum Basma Yüksekliği | 140 mSS |
| Motor Hızı | 2900 d/dk / 50 Hz |
| Giriş / Çıkış | 2" / 2" |
| Motor Güç Aralığı | 5,5 – 11 kW |
EXDP-K 2000 Serisi Performans Eğrileri
EXDP-K 1/2004, 1/2006, 1/2008 ve 1/2009 modellerinin debi ve basma yüksekliği çalışma noktaları aşağıdaki EXDP 2000 Serisi gerçek performans eğrisi üzerinden karşılaştırılabilir.
EXDP-K 2000 Serisi Teknik Özellikler
| Model | HP | kW | Maks. Debi | Maks. Basınç | Kat | Daire | Emme | Basma | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|---|---|
| EXDP-K 1/2004 | 7,5 HP | 5,5 kW | 45 m³/h | 60 mSS | 6 | 140 | 2" | 2" | 500 L / 10 Bar |
| EXDP-K 1/2006 | 10 HP | 7,5 kW | 45 m³/h | 90 mSS | 12 | 140 | 2" | 2" | 500 L / 10 Bar |
| EXDP-K 1/2008 | 15 HP | 11 kW | 45 m³/h | 120 mSS | 16 | 140 | 2" | 2" | 500 L / 16 Bar |
| EXDP-K 1/2009 | 15 HP | 11 kW | 45 m³/h | 140 mSS | 20 | 140 | 2" | 2" | 500 L / 16 Bar |
EXDP-K 2000 Model Seçenekleri
140 dairelik referans uygulamalarda bina yüksekliği ve gerekli sistem basıncına göre uygun EXDP-K 2000 modeli seçilebilir.
Hidrofor Tankı Ayrıca Sipariş Edilmelidir
Hidrofor genleşme tankı EXDP-K 2000 hidrofor setine dahil değildir. Uygun tank seçiminde hidrofor modeline ait tavsiye edilen tank hacmi ve basınç sınıfı dikkate alınmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
Doğru Hidrofor Seçimi İçin Teknik Destek
Hidrofor seçiminde yalnızca kat ve daire sayısının dikkate alınması yeterli değildir. Doğru model belirlenirken gerekli debi, bina yüksekliği, istenen kullanım basıncı, tesisat basınç kayıpları, eş zamanlı tüketim, su deposunun konumu ve pompanın emiş şartları birlikte değerlendirilmelidir.
Projeniz için EXDP-K 1/2004, EXDP-K 1/2006, EXDP-K 1/2008 veya EXDP-K 1/2009 modellerinden hangisinin uygun olduğunun belirlenmesi konusunda MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.

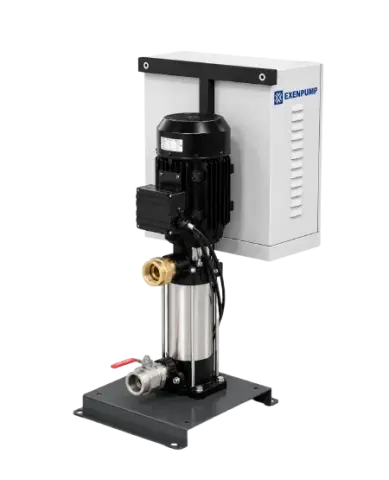

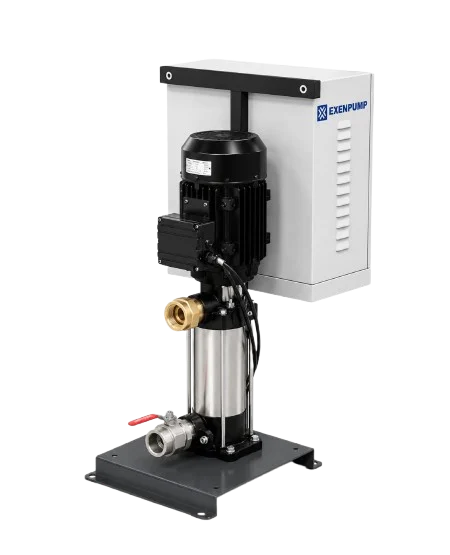

EXENPUMP EXDP-K 2000 Serisi Tek Pompalı Dik Milli Kullanma Suyu Hidroforları
EXENPUMP EXDP-K 2000 Serisi tek pompalı hidroforlar; apartman, toplu konut, yüksek katlı bina, ticari yapı, yıkama ve temizleme prosesleri ile uygun sulama uygulamalarında yüksek debili basınçlı temiz su temini amacıyla geliştirilmiş dik milli çok kademeli hidrofor sistemleridir.
EXDP-K 2000 serisi; EXDP-K 1/2004, EXDP-K 1/2006, EXDP-K 1/2008 ve EXDP-K 1/2009 olmak üzere dört farklı modelden oluşmaktadır. Serinin maksimum debisi 45 m³/h olup, modele göre maksimum basma yüksekliği 60 mSS ile 140 mSS arasında değişmektedir.
EXDP-K 1/2004 modeli 7,5 HP / 5,5 kW motor gücü ve 60 mSS, EXDP-K 1/2006 modeli 10 HP / 7,5 kW ve 90 mSS, EXDP-K 1/2008 modeli 15 HP / 11 kW ve 120 mSS, EXDP-K 1/2009 modeli ise 15 HP / 11 kW motor gücü ve 140 mSS maksimum basma yüksekliği sunmaktadır.
Pompa gövdesi ve pompa mili AISI 304 paslanmaz çelik, fan ve difüzörler Noryl, emme-basma gövdesi GG25 pik döküm, mekanik salmastra ise karbon / seramik yapıdadır.
Hidrofor seti; dik milli santrifüj pompa, tek pompa kumanda panosu, manometre, basınç şalteri, 5 yollu konnektör, seviye flatörü ve pompa şasesi ile birlikte set halinde teslim edilmektedir. Hidrofor genleşme tankı ayrıca sipariş edilmelidir.
EXDP-K 1/2004 ve EXDP-K 1/2006 modelleri için 500 litre / 10 bar; EXDP-K 1/2008 ve EXDP-K 1/2009 modelleri için ise 500 litre / 16 bar hidrofor tankı tavsiye edilmektedir.
