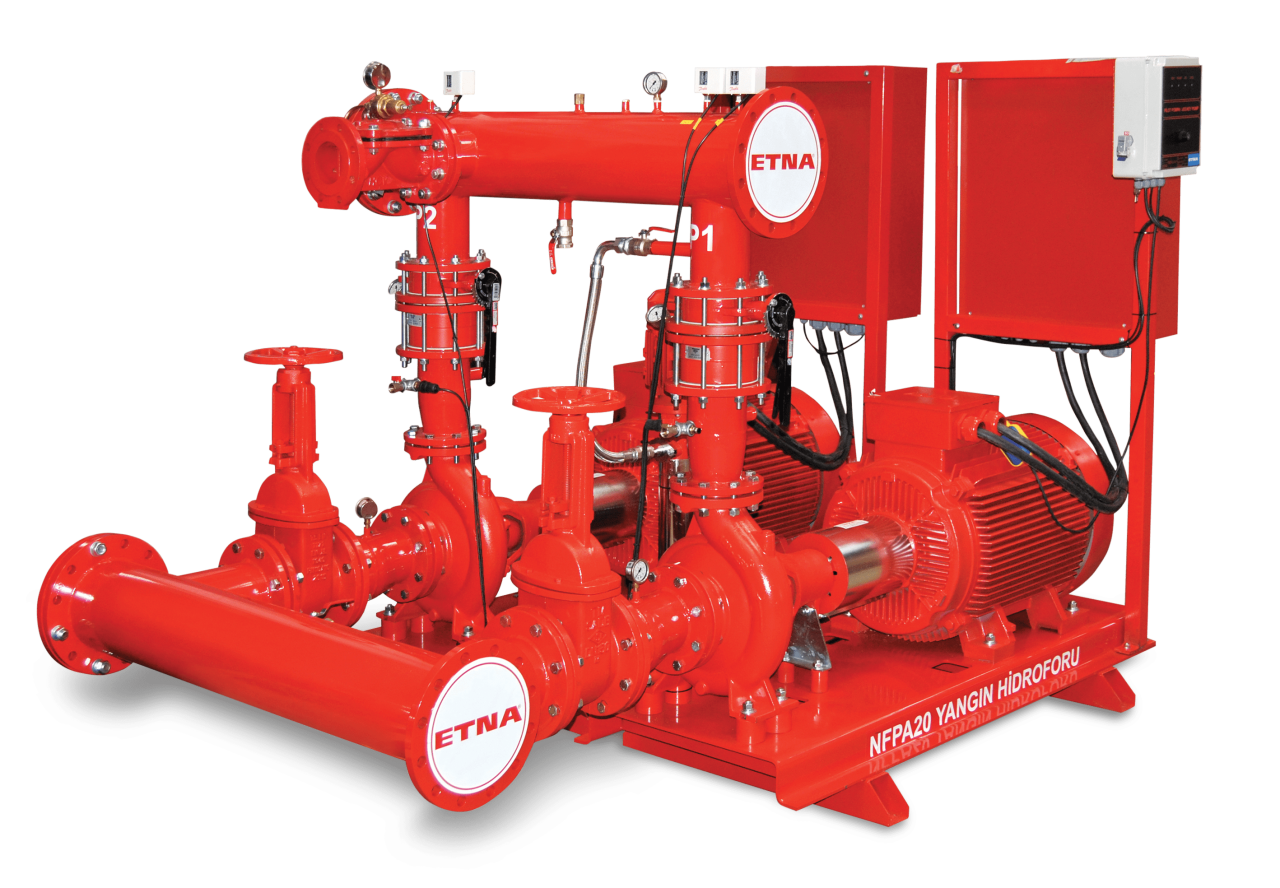

ETNA | ETN YN-B 65/26-2-30 - 10-7 (70m³/h-70mSS) 2Elektrik+1Jokey NFPA20 Yangın Pompası Seti
ETNA ETN YN-B 65/26-2-30 - 10-7 70 m³/h - 70 mSS Yangın Pompası Seti
ETNA ETN YN-B 65/26-2-30 - 10-7; NFPA 20 standardının gereklerine uygun, iki adet elektrik motorlu ana yangın pompası ve bir adet jokey pompadan oluşan profesyonel yangın pompa sistemidir. Bronz çarklı EA serisi uçtan emişli santrifüj ana pompaları, NFPA 20 hidrolik performans kriterleri ve komple paket sistem yapısıyla profesyonel yangın tesisatları için geliştirilmiştir.
NFPA 20 Uyumlu Yangın Pompa Sistemi
ETNA NFPA 20 uyumlu yangın pompa sistemleri, yangın söndürme tesisatlarının gerektirdiği debi ve basıncı güvenilir şekilde sağlayabilmek amacıyla tasarlanır. ETN YN-B 65/26-2-30 - 10-7 modelinde iki adet eş kapasiteli elektrikli ana yangın pompası ve tesisat basıncını koruyan bir adet jokey pompa bulunmaktadır.
Yangın Pompası Tasarım Kriterleri
2 Elektrik + 1 Jokey Pompalı Sistem
Elektrikli Asıl Pompa
70 m³/h debi
70 mSS basınç
30 kW motor
2900 d/dk
Ø225 mm çark
Elektrikli Yedek Pompa
70 m³/h debi
70 mSS basınç
30 kW motor
2900 d/dk
Ø225 mm çark
Jokey Pompa
5 m³/h debi
75 mSS basınç
3 kW motor
2900 d/dk
Sistem basıncı koruma
NFPA 20 Pompa Yapısı
EA Serisi Uçtan Emişli Santrifüj
GG25 Pik Döküm
Bronz
5 Sıra Mekanik veya Yumuşak Salmastra
70 m³/h - 70 mSS
Teknik Özellikler
| Pompa | Model | Debi | Basınç | Güç | Devir | Çark | Adet |
|---|---|---|---|---|---|---|---|
| Elektrikli Asıl | EA 65/26 Bronz Çarklı | 70 m³/h | 70 mSS | 30 kW | 2900 d/dk | Ø225 mm | 1 |
| Elektrikli Yedek | EA 65/26 Bronz Çarklı | 70 m³/h | 70 mSS | 30 kW | 2900 d/dk | Ø225 mm | 1 |
| Jokey Pompa | KO 10/7-30 | 5 m³/h | 75 mSS | 3 kW | 2900 d/dk | - | 1 |
Kollektör ve Sistem Ekipmanları
DN125
DN125
Yükselen milli vana ve emiş redüksiyonu
Kelebek vana ve çekvalf
Prosestat ve manometre
100 LT • PN16 • EPDM membranlı
Standart Teslimat Kapsamı
Montaj, Devreye Alma ve Projelendirme Bilgileri
- Sistem NFPA 20 standardının gereklerine uygun yangın pompa sistemi olarak tasarlanmıştır.
- Ana ve yedek pompaların her biri 70 m³/h - 70 mSS nominal çalışma noktasına sahiptir.
- Jokey pompa kapasitesi 5 m³/h - 75 mSS'dir.
- Sistem ortak şase halinde sevk edilmekte olup montaj teslimat kapsamına dahil değildir.
- Standart sistem seçimi negatif emiş olmadığı kabul edilerek hazırlanmıştır. Negatif emişli uygulamalarda pompa sistemi ayrıca değerlendirilmelidir.
- Ürünün garanti kapsamına girebilmesi için ETNA Yetkili Servisi tarafından devreye alınması gerekmektedir.
- Ürün sayfasında yetkili servis devreye alma işleminin ücretsiz olduğu belirtilmektedir.
- Ürün sipariş üzerine üretilmekte olup ürün sayfasında belirtilen tahmini teslim süresi 14 iş günüdür.
PROJE DEĞERLERİNİZE UYGUN YANGIN POMPASI
Yangın Pompası Ürün Gamımız Sadece Bu Ürünle Sınırlı Değildir. Proje Değerlerinize ve Özelliklerine Uygun NFPA20 Yangın Pompası İçin Linkteki Formu Doldurarak Tarafımızdan Fiyat Teklifi Alabilirsiniz.
YANGIN POMPASI FİYAT TALEBİ OLUŞTURETNA ETN YN-B 65/26-2-30 - 10-7 NFPA 20 Yangın Pompası
ETNA ETN YN-B 65/26-2-30 - 10-7 NFPA 20 yangın pompası seti , profesyonel yangın söndürme tesisatlarının basınçlandırılması amacıyla geliştirilmiş, iki elektrikli ana yangın pompası ve bir jokey pompadan oluşan paket yangın pompa sistemidir. Sistemde kullanılan iki adet EA 65/26 bronz çarklı uçtan emişli santrifüj yangın pompasının her biri 70 m³/h debi ve 70 mSS basınç nominal çalışma noktasına sahiptir. Ana pompalar 30 kW, 2900 d/dk elektrik motorları ile çalışmakta ve Ø225 mm bronz çark kullanılmaktadır. Yangın pompa grubunda bulunan KO 10/7-30 jokey pompa, 5 m³/h debi ve 75 mSS basınç kapasitesiyle tesisattaki küçük basınç kayıplarını karşılayarak sistem basıncının korunmasına yardımcı olur. NFPA 20 yangın pompa sistemi kapsamında DN125 emiş kollektörü, DN125 basma kollektörü, emiş hattı yükselen milli vana, emiş redüksiyonu, basma hattı kelebek vanaları, çekvalf, prosestat, manometre, ayrı pompa kontrol panoları ve 100 litre PN16 EPDM membranlı genleşme tankı bulunmaktadır. ETNA NFPA 20 uyumlu yangın pompalarında pompa seçimi, %150 kapasitedeki basıncın nominal basıncın %65'inden düşük olmaması ve sıfır debideki kapalı vana basıncının nominal basıncın %140'ını aşmaması kriterleri dikkate alınarak yapılmaktadır. ETNA NFPA 20 yangın pompası, 70 m³/h 70 mSS yangın pompası, 2 elektrik 1 jokey yangın pompası, bronz çarklı yangın pompası ve ETN YN-B yangın pompa seti ihtiyaçlarınız için MekanikPark.com mühendislik ekibinden proje ve ürün seçim desteği alabilirsiniz.
