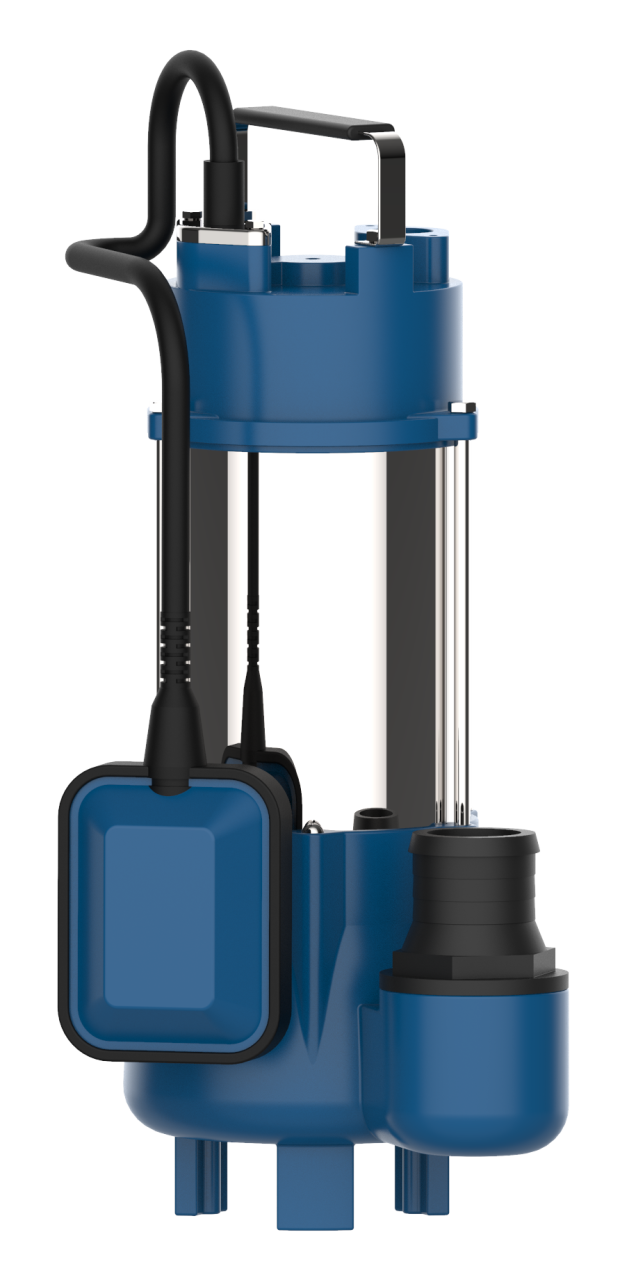

EFP 025D
Konut, apartman ve ticari yapılarda kod seviyesinin altında kalan partiküllü atık suların tahliyesi için geliştirilmiş, flatörlü otomatik çalışma sistemine ve vorteks çark yapısına sahip kompakt dalgıç drenaj pompasıdır. Foseptik çukurlarındaki atık suyun kanalizasyon hattına aktarılmasında kullanıma uygundur.
EFP-D Serisi
EFP-D serisi; konut, apartman ve ticari binalarda kod seviyesi altında kalan kirli suların tahliyesi amacıyla geliştirilmiş atık su pompalarıdır. Vorteks yapılı çark sayesinde zorlu çalışma koşullarında güvenilir tahliye imkanı sunar.
Öne Çıkan Özellikler
Partiküllü atık suların tahliyesinde güvenilir çalışma sağlayan vorteks yapılı GG20 pik döküm çark.
Su seviyesine bağlı olarak pompanın otomatik devreye girip çıkmasını sağlar.
GG20 pik döküm gövde yapısı atık su uygulamalarına uygun dayanıklı konstrüksiyon sunar.
Graphite & Ceramic / Ceramic & Silicon Carbide çift mekanik salmastra sistemi.
Sargı arası termik aşırı yük koruması motor güvenliğini destekler.
10 metre H07 RN-F kablo ile dalgıç pompa uygulamalarına uygun bağlantı imkanı.
Pompa Yapısı ve Malzemeler
GG20 Pik Döküm
AISI 304 Paslanmaz Çelik
Vorteks - GG20 Pik Döküm
AISI 304 Paslanmaz Çelik
Çift Mekanik Salmastra
Kendinden Flatörlü
Flatörlü Çalışma Prensibi
Hidrolik Performans

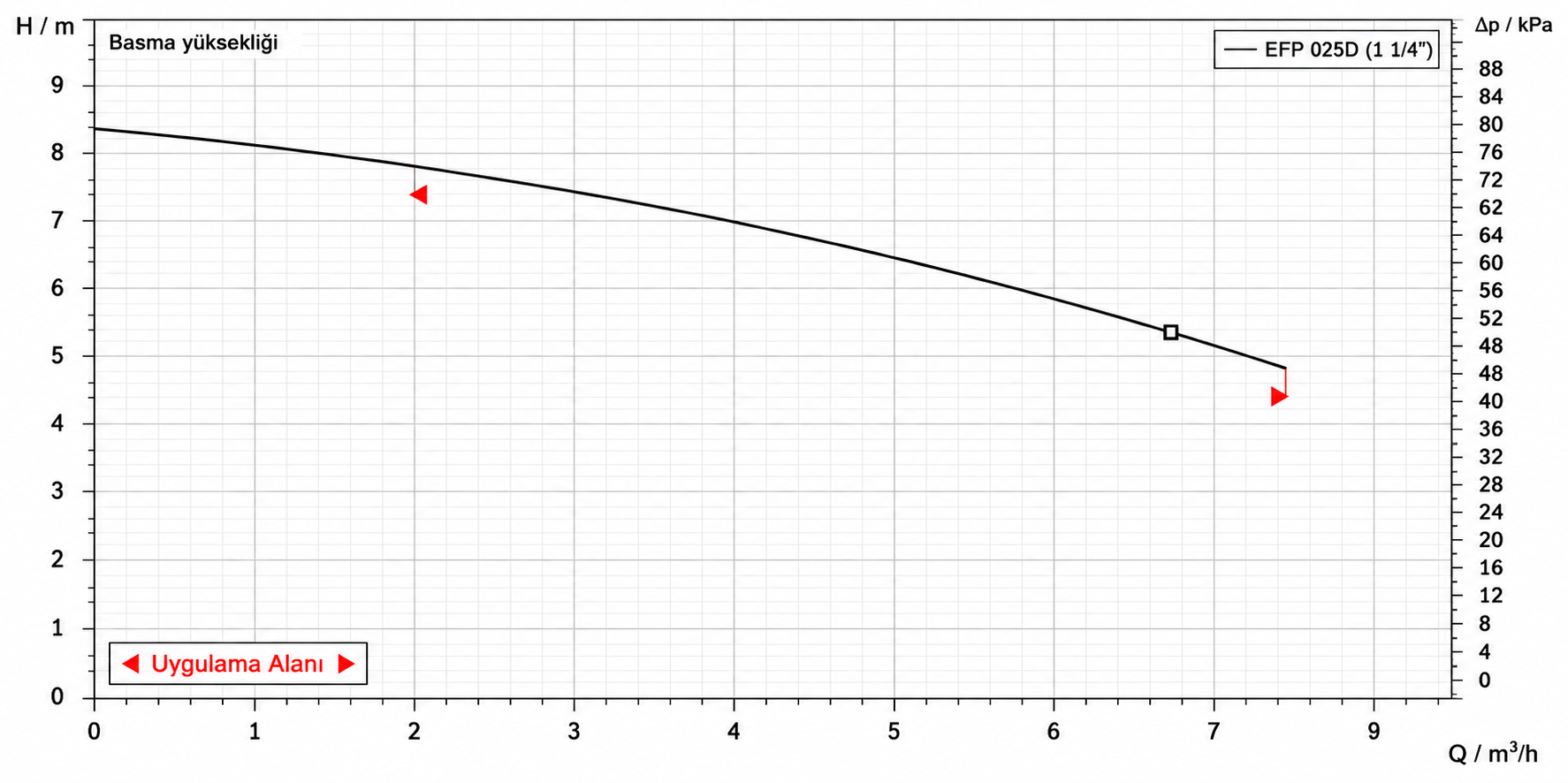

EFP 025D modelinin debi ve basma yüksekliği ilişkisini gösteren hidrolik performans eğrisi.
| Model | Değer | 0 m³/h | 3 m³/h | 4 m³/h | 5 m³/h | 6 m³/h |
|---|---|---|---|---|---|---|
| EFP 025D | Basınç | 8,3 mSS | 7,5 mSS | 7,0 mSS | 6,5 mSS | 5,8 mSS |
Teknik Özellikler
| Motor Tipi | Asenkron, Monofaze Elektrik Motoru |
| Motor Gücü | 0,25 kW |
| Şebeke Bağlantısı | 1 x 220 V / 50 Hz |
| Motor Devir Hızı | 2900 d/dk |
| Motor Koruması | Sargı Arası Termik Aşırı Yük Koruması |
| Motor Koruma Sınıfı | IP68 |
| İzolasyon Sınıfı | F |
| Basma Hattı | 1 1/4" |
| Kablo | 10 m H07 RN-F |
| Geçirgenlik | 5 - 10 mm |
| Basınç Sınıfı | PN10 |
| Akışkan Sıcaklığı | 0 °C - 40 °C |
| Daldırma Derinliği | 5 - 10 m |
| Seviye Kontrolü | Kendinden Flatörlü |
Teknik Çizim ve Ürün Boyutları
EFP 025D modeline ait teknik ölçü çizimi ve boyut değerleri.
EFP 025D Ürün Ölçüleri
| MODEL | DNM | A | B | L | H | H1 | H2 |
|---|---|---|---|---|---|---|---|
| EFP 025D | 1 1/4" | 170 | 90 | 130 | 90 | 350 | 400 |
Çalışma Koşulları
Partiküllü Atık Su
0 °C - 40 °C
5 - 10 m
5 - 10 mm
1 x 220 V / 50 Hz
IP68
Montaj ve Kullanım Bilgileri
- Pompa, atık su veya foseptik toplama haznesinde flatörün serbest hareket edebileceği şekilde konumlandırılmalıdır.
- Basma hattında atık suyun pompaya geri dönmesini önlemek amacıyla toplu tip çek valf kullanılması tavsiye edilir.
- Pompa enerji kablosundan çekilerek taşınmamalı veya askıda tutulmamalıdır.
- Flatörün serbest hareket edebilmesi için hazne içerisinde yeterli çalışma alanı bırakılmalıdır.
- Elektrik bağlantısı uygun topraklama ve elektriksel koruma ekipmanları kullanılarak yapılmalıdır.
- Drenaj pompalarında yetkili servis tarafından ilk çalıştırma zorunluluğu bulunmamaktadır. Talep edilmesi halinde servis bedeli karşılığında devreye alma hizmeti sağlanabilir.
Doğru Atık Su Pompasını Birlikte Seçelim
Atık suyun niteliği, gerekli debi, basma yüksekliği, partikül boyutu ve tesisat özelliklerine göre uygun drenaj veya foseptik pompasının belirlenmesi için MekanikPark mühendislik ekibinden destek alabilirsiniz.
Mühendislik Desteği AlETNA EFP 025D vorteks çarklı flatörlü atık su drenaj pompası , konut, apartman ve ticari yapılardaki partiküllü atık suların tahliye edilmesi için geliştirilmiş kompakt dalgıç pompadır. 0,25 kW monofaze elektrik motoru, 1 x 220 V / 50 Hz elektrik bağlantısı, 2900 d/dk motor devri, 1 1/4" basma hattı ve IP68 motor koruma sınıfına sahiptir. EFP 025D'nin hidrolik performans değerleri kapalı vana noktasında 8,3 mSS, 3 m³/h debide 7,5 mSS, 4 m³/h debide 7,0 mSS, 5 m³/h debide 6,5 mSS ve 6 m³/h debide 5,8 mSS basma yüksekliğidir. GG20 pik döküm pompa gövdesi, GG20 vorteks çark, AISI 304 paslanmaz çelik motor gövdesi ve pompa mili ile dayanıklı bir konstrüksiyona sahiptir. Entegre flatörü sayesinde atık su seviyesine bağlı olarak otomatik devreye girip çıkabilen ETNA EFP 025D; foseptik çukurları, atık su toplama hazneleri ve bina kotunun altında kalan atık suların kanalizasyon seviyesine aktarılması için kullanılabilir. ETNA EFP 025D flatörlü atık su pompasını MekanikPark.com üzerinden inceleyebilir; doğru drenaj ve foseptik pompası seçimi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
