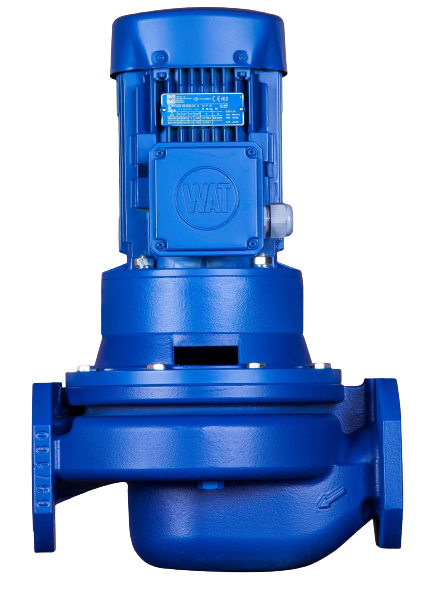

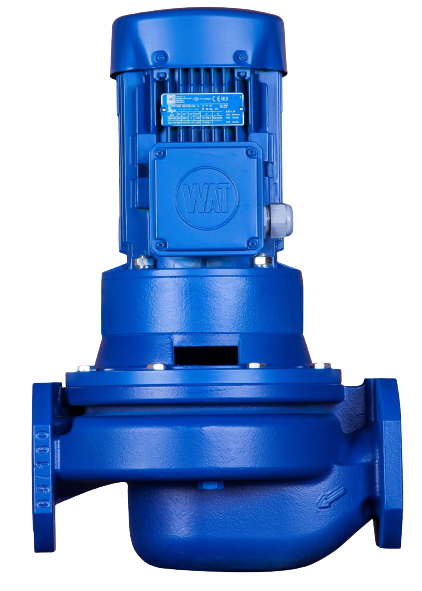

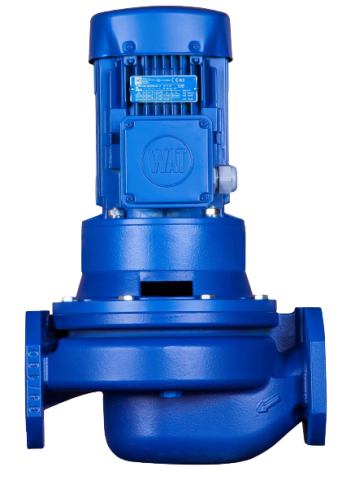

ETNA EILR 40-125 In-Line Sirkülasyon Pompaları
EILR 40-125 serisi, emiş ve basma bağlantılarının aynı eksen üzerinde bulunduğu in-line gövde tasarımı sayesinde boru hattına doğrudan bağlanabilen kuru rotorlu sirkülasyon pompası ailesidir. Evsel ve endüstriyel tesisatlarda sıcak veya soğuk suyun sirkülasyon çevrimlerinde kullanılmak üzere tasarlanmıştır. Seride farklı debi ve basma yüksekliği ihtiyaçları için 0,75 kW ile 3 kW arasında 5 farklı motor seçeneği bulunmaktadır.
Genel Özellikler
Yapısal Özellikler
| Pompa Gövdesi | GG25 Pik Döküm |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Çark | GG25 Pik Döküm |
| Adaptör | GG25 Pik Döküm |
| Mekanik Salmastra | Karbon / Silisyum Karbür / EPDM |
| Salmastra Gövdesi | GG25 Pik Döküm |
| Elastomerler | EPDM |
| Pompa Tipi | In-Line Kuru Rotorlu |
EILR 40-125 Serisi Teknik Özellikler
| Model | Debi | Basma Yük. | kW | HP | Devir | Giriş | Çıkış | Flanş Arası | Ses |
|---|---|---|---|---|---|---|---|---|---|
| EILR 40-125/0,75 | 12 m³/h | 12 mSS | 0,75 | 1 | 2900 d/d | DN40 | DN40 | 300 mm | 50 dB |
| EILR 40-125/1,1 | 15 m³/h | 15 mSS | 1,1 | 1,5 | 2900 d/d | DN40 | DN40 | 300 mm | 55 dB |
| EILR 40-125/1,5 | 17 m³/h | 17 mSS | 1,5 | 2,2 | 2900 d/d | DN40 | DN40 | 300 mm | 61 dB |
| EILR 40-125/2,2 | 20 m³/h | 20 mSS | 2,2 | 3 | 2900 d/d | DN40 | DN40 | 300 mm | 62 dB |
| EILR 40-125/3 | 25 m³/h | 23 mSS | 3 | 4 | 2900 d/d | DN40 | DN40 | 300 mm | 62 dB |
Akışkan Özellikleri
In-Line Tasarımın Avantajları
ETNA EILR 40-125 Model Seçenekleri
Tesisatın ihtiyaç duyduğu debi ve basma yüksekliğine göre beş farklı motor gücü arasından seçim yapılabilir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Pompa seçimi yapılırken tesisatın ihtiyaç duyduğu debi ve toplam basma yüksekliği esas alınmalıdır.
- Pompa; temiz, katı ve aşındırıcı partikül içermeyen, kimyasal olarak nötr akışkanlarda kullanılmalıdır.
- Sirkülasyon suyunda kullanılabilecek glikol oranı maksimum %30 olmalıdır.
- Pompa giriş ve çıkışında tesisattan kaynaklanan mekanik gerilim oluşmamasına dikkat edilmelidir.
- Pompanın servis ve bakım işlemleri için çevresinde yeterli çalışma alanı bırakılmalıdır.
- Pompa ve motorun elektrik bağlantıları uygun koruma ekipmanları kullanılarak yetkili personel tarafından gerçekleştirilmelidir.
Doğru Sirkülasyon Pompası Seçimi İçin Teknik Destek
Sirkülasyon pompası seçiminde gerekli debi, toplam basma yüksekliği, boru çapı, tesisat basınç kayıpları, akışkan sıcaklığı, glikol oranı ve çalışma koşulları birlikte değerlendirilmelidir. Projeniz için ETNA EILR 40-125 serisindeki 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW veya 3 kW modellerinden hangisinin uygun olduğunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA EILR 40-125 In-Line Kuru Rotorlu Sirkülasyon Pompası
ETNA EILR 40-125 serisi kuru rotorlu sirkülasyon pompaları, evsel ve endüstriyel ısıtma, soğutma, iklimlendirme ve sıhhi tesisat uygulamalarında sıcak veya soğuk suyun sirkülasyonu için geliştirilmiş in-line pompalardır. Emiş ve basma bağlantılarının aynı eksen üzerinde bulunduğu in-line pompa tasarımı, pompanın boru hattına doğrudan bağlanmasına olanak sağlayarak kompakt ve düzenli bir mekanik tesisat uygulaması sunar. ETNA EILR 40-125 serisinde EILR 40-125/0,75, EILR 40-125/1,1, EILR 40-125/1,5, EILR 40-125/2,2 ve EILR 40-125/3 olmak üzere beş farklı motor gücü seçeneği bulunmaktadır. Serinin nominal performans aralığı 12 m³/h – 12 mSS ile 25 m³/h – 23 mSS arasında değişmektedir. Tüm EILR 40-125 modelleri 2900 d/d motor devrine, DN40 emiş ve basma bağlantısına ve 300 mm iki flanş arası montaj mesafesine sahiptir. Pompa gövdesi, çark, adaptör ve salmastra gövdesinde GG25 pik döküm; pompa milinde AISI 420 paslanmaz çelik kullanılmaktadır. Mekanik salmastra yapısı Karbon / Silisyum Karbür / EPDM kombinasyonundan oluşmaktadır. ETNA EILR kuru rotorlu sirkülasyon pompaları; kalorifer sirkülasyon pompası, kazan pompası, HVAC sirkülasyon pompası, soğutma suyu pompası, in-line pompa ve endüstriyel sirkülasyon pompası uygulamalarında kullanılabilecek profesyonel mekanik tesisat çözümleridir.
