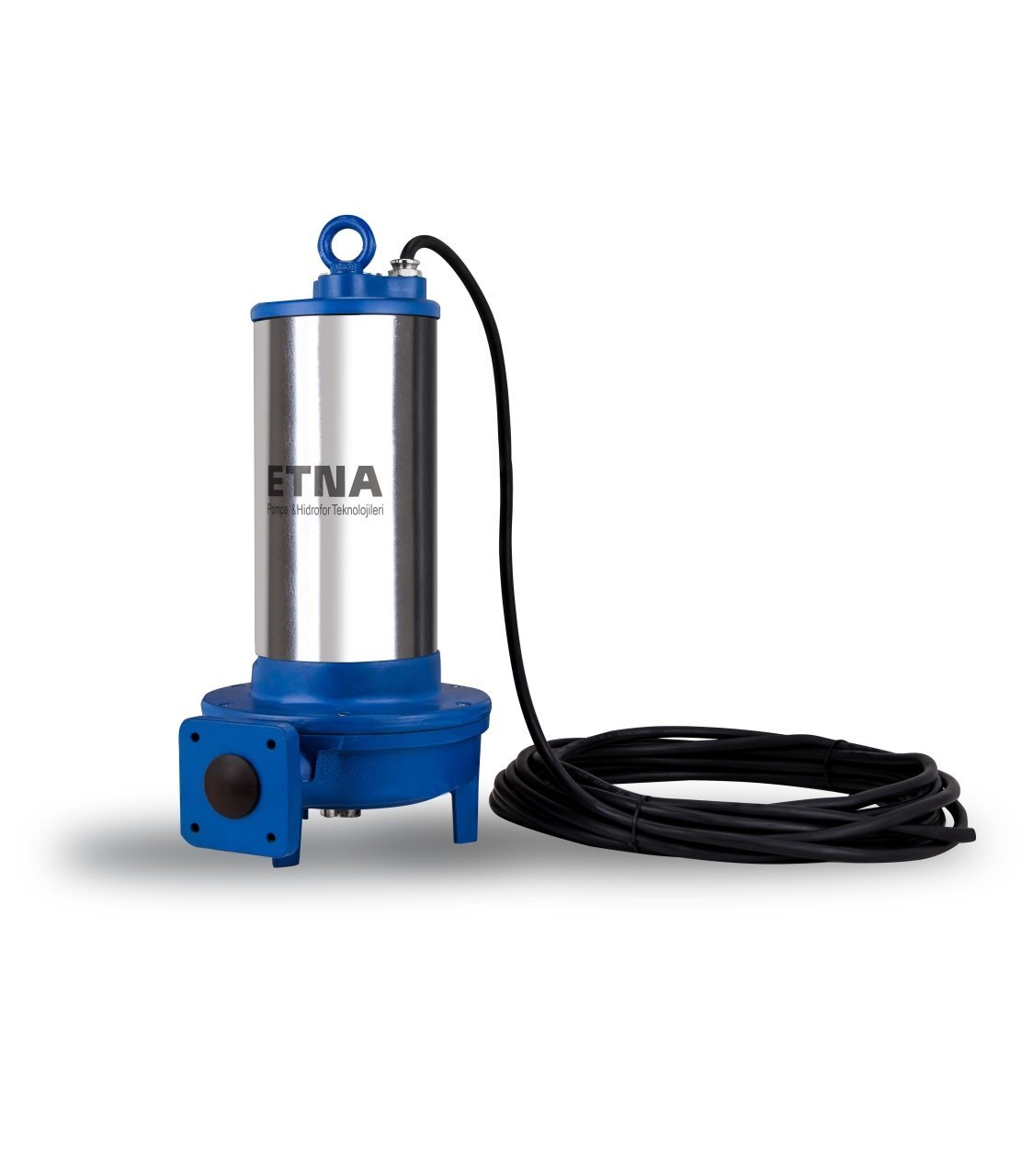

ETNA FOSEPTİK VE DRENAJ POMPASI (EFP SERİSİ)
İçerisinde 6 mm ye kadar partikül olan az kirli suların tahliyesinde kullanılmak için ideal olan açık çarklı, paslanmaz çelik filtreli pompalardır.
Yapısal Özellikler
| GÖVDE | DÖKÜM |
| FAN | DÖKÜM |
| MİL | PASLANMAZ ÇELİK |
| MOTOR GÖVDESİ | PASLANMAZ ÇELİK |
Teknik Özellikler
| MODEL |
VOLTAJ
V
|
GÜÇ
kW
|
ÇIKIŞ
ÇAPI
|
| EFP 22D | 380 | 2,2 | 2" |
Hidrolik Değerler
|
MODEL
|
Debi
m³/h
|
0 |
3
|
6 | 9 | 18 |
| EFP 30D |
Basınç
mSS
|
24,5 | 23,0 | 21,6 | 19,8 | 8 |
EFP 22D Teknik Çizim ve Boyutlar
Ölçü kodları teknik çizimdeki işaretlere karşılık gelir. Ölçüler mm, DNt bağlantısı inç cinsindedir.
| Ölçü | EFP 22D |
|---|---|
| Af | 195 mm |
| Bf | 185 mm |
| Cf | 462 mm |
| Cp | 210 mm |
| Df1 | 220 mm |
| Df2 | 530 mm |
| Dp2 | 410 mm |
| DNt | ¾″ |
| Gf | 100 mm |
| Hf | 130 mm |
| I1 | 110 mm |
| I2 | 100 mm |
| ls | 58 mm |
| Ls | 104 mm |
| mf | 320 mm |
| Mf | 420 mm |
| DNm | 50 mm |
Mf: Maksimum boşaltma düzeyi. mf: Sürekli çalışma için en düşük düzey.
Kullanım ve Servis Bilgileri
* Drenaj pompaları ile birlikte orijinal koruma - kontrol panosunun kullanılması gerekmektedir. Orijinal pano kullanılmaması durumunda oluşan hasarlar garanti dışıdır. * Ürünün garanti kapsamına girebilmesi için ilk çalıştırmanın ETNA yetkili servislerince yapılması gerekmektedir.
ETNA FOSEPTİK VE DRENAJ POMPASI (EFP SERİSİ) — Ürün Grubu Özeti
ETNA FOSEPTİK VE DRENAJ POMPASI (EFP SERİSİ), drenaj ve atık su tahliye uygulamaları için sunulan ETNA EFP pompa grubudur. İçerisinde 6 mm ye kadar partikül olan az kirli suların tahliyesinde kullanılmak için ideal olan açık çarklı, paslanmaz çelik filtreli pompalardır. Teknik özellikler, malzeme bilgileri ve hidrolik performans değerleri yukarıdaki bölümlerde model bazında sunulmuştur. Pompa seçimi yapılırken tahliye edilecek suyun niteliği, gerekli debi, basma yüksekliği, bağlantı ölçüsü ve elektrik beslemesi birlikte değerlendirilmelidir. Kurulum ve kullanımda seriye ait teknik bilgiler ile üreticinin koruma ve kontrol ekipmanı koşulları esas alınmalıdır.
