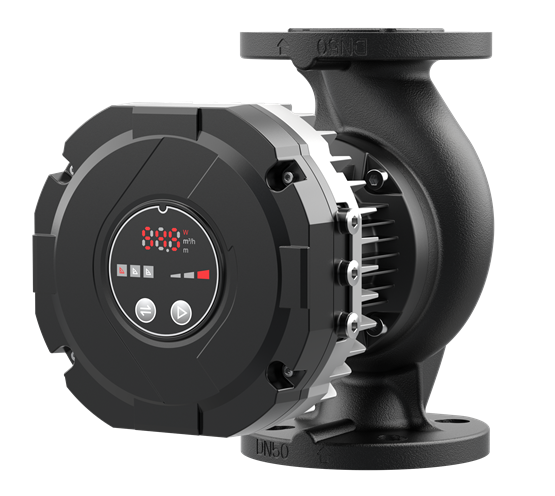

ECP BASIC Serisi
ECP-F BASIC serisi; sabit mıknatıslı motor ve akıllı basınç kontrol sistemiyle donatılmış, sessiz çalışan ve yüksek enerji verimliliği sağlayan sirkülasyon pompalarından oluşur.
Genel Özellikler
Yüksek enerji verimliliği sağlayan modern motor teknolojisi.
Pompa performansını sistemin gerçek ihtiyacına göre kontrol eder.
Pompa içinden geçen sıvı motorun soğutulmasına ve yatakların yağlanmasına yardımcı olur.
Isıtma ve iklimlendirme tesisatlarında konforlu kullanım sağlar.
Sistem ihtiyacına göre çalışma enerji tüketimini azaltmaya yardımcı olur.
Yüksek enerji verimliliğine sahip elektronik kontrollü tasarım.
Malzeme Özellikleri ve Çalışma Şartları
Malzeme Özellikleri
| Motor | Yüksek Verimlilikte Sabit Mıknatıslı Motor |
| Pompa Mili | Tungsten Karbür Püskürtülmüş Paslanmaz Çelik |
| Rulman | Seramik |
| Baskı Yatağı | Grafit Karbon |
| Çark | Yüksek Isıya Dayanımlı Kompozit Malzeme |
Çalışma Ortamı
| Ortam Sıcaklığı | 0 ~ 40°C |
| Ortam Nemi | < %95 |
| Akışkan Sıcaklığı | -10°C ~ +110°C |
| Akışkan | Temiz Su |
| Susuz Çalışma | En Fazla 10 Saniye |
Çalışma Modları
Akıllı kontrol, zaman ve enerji tasarrufu sağlar.
Sabit Basınç Modu
Sabit basınç kontrolü, pompa performansını gerçek sistem ısı talebine göre ayarlamak için kullanılır.
Oransal Basınç Modu
Pompa performansı sistem ihtiyacına göre PP1, PP2 veya PP3 çalışma eğrilerinden seçilerek ayarlanır.
Sabit Hız Modu
Pompa, sistemin gerçek debi talebinden bağımsız olarak seçilen sabit hız karakteristiğinde çalışır.

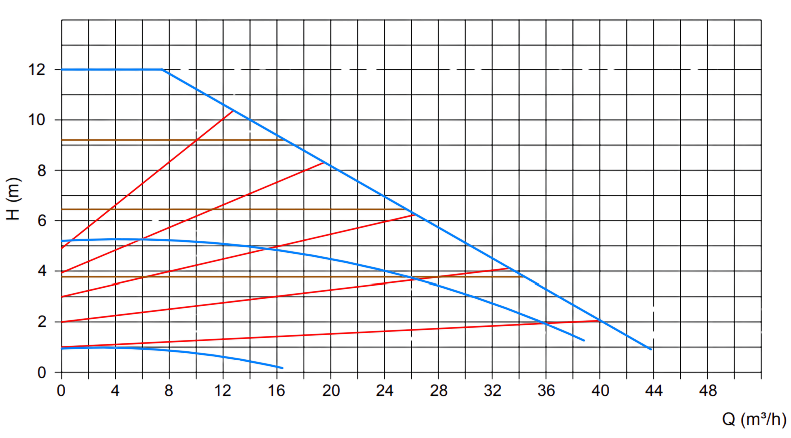

Hidrolik Performans Eğrisi
Teknik Özellikler
| Model | Gerilim | Frekans | Giriş Gücü | Nominal Akım | Maks. Debi | Maks. Basınç | Basınç Sınıfı |
|---|---|---|---|---|---|---|---|
| ECP BASIC 65-120F 340 | 230 V | 50/60 Hz | 24,4–880 W | 0,21–3,65 A | 34,5 m³/h | 12 mSS | PN10 |
Teknik Ölçü Çizimi
Pompa Boyutları
| Model | L | L1 | B | B1 | H | H1 | D1 | D2 |
|---|---|---|---|---|---|---|---|---|
| ECP BASIC 65-120F 340 | 340 | 170 | 200 | 97 | 320 | 233 | 65 | 119 |
Montaj ve Kullanım Bilgileri
- Pompa temiz su uygulamalarında kullanılmalıdır.
- İzin verilen akışkan sıcaklığı -10°C ile +110°C arasındadır.
- Ortam sıcaklığı 0°C ile 40°C arasında olmalıdır.
- Ortam nemi %95'in altında olmalıdır.
- Susuz çalışma süresi en fazla 10 saniyedir.
- Doğru çalışma modu ve pompa seçimi için tesisatın gerçek debi ve basma yüksekliği ihtiyacı dikkate alınmalıdır.
Doğru Sirkülasyon Pompasını Birlikte Seçelim
Isıtma ve iklimlendirme tesisatınızın debi, basınç ve çalışma koşullarına göre uygun sirkülasyon pompasının belirlenmesi için MekanikPark mühendislik ekibinden destek alabilirsiniz.
Mühendislik Desteği AlETNA ECP BASIC 65-120F 340 frekans konvertörlü sirkülasyon pompası , ısıtma, ticari iklimlendirme ve kapalı devre sirkülasyon sistemlerinde kullanılmak üzere geliştirilmiş yüksek verimli ıslak rotorlu sirkülasyon pompasıdır. Maksimum 34,5 m³/h debi ve 12 mSS basma yüksekliği sunan model; DN65 flanş bağlantısı, PN10 nominal basınç, 340 mm montaj boyu ve EEI ≤ 0,23 enerji verimlilik değerine sahiptir. 230 V besleme gerilimiyle çalışan pompa, 24,4–880 W giriş gücü ve 0,21–3,65 A nominal akım aralığına sahiptir. Sabit basınç, oransal basınç ve sabit hız çalışma modları sayesinde tesisat ihtiyacına uygun kontrol imkânı sunar. ETNA ECP BASIC 65-120F 340 sirkülasyon pompasını MekanikPark.com üzerinden inceleyebilir ve projenize uygun sirkülasyon pompası seçimi için mühendislik desteği alabilirsiniz.
