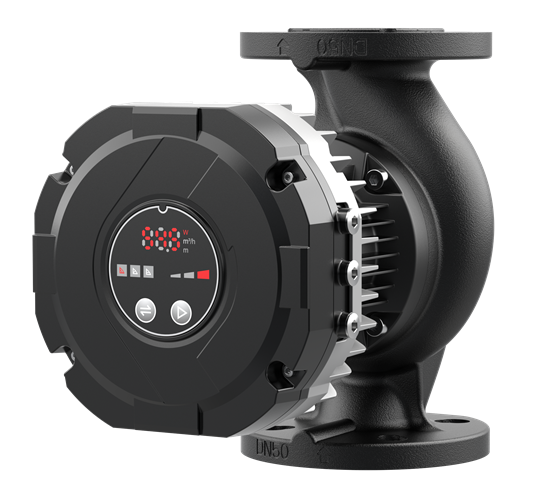

ECP BASIC Serisi
ECP-F BASIC serisi; sabit mıknatıslı motor ve akıllı basınç kontrol sistemiyle donatılmış, sessiz ve yüksek enerji verimliliğine sahip sirkülasyon pompasıdır.
Genel Özellikler
Yüksek enerji verimliliği sağlayan modern motor teknolojisi.
Pompa performansının sistem ihtiyacına göre kontrol edilmesini sağlar.
Akışkan, motorun soğutulmasına ve yatakların yağlanmasına yardımcı olur.
Isıtma ve iklimlendirme tesisatlarında konforlu kullanım sağlar.
İhtiyaca göre çalışma sayesinde enerji tüketimini azaltmaya yardımcı olur.
Yüksek enerji verimliliği sunan elektronik kontrollü tasarım.
Malzeme Özellikleri ve Çalışma Şartları
Malzeme Özellikleri
| Motor | Yüksek Verimlilikte Sabit Mıknatıslı Motor |
| Pompa Mili | Tungsten Karbür Püskürtülmüş Paslanmaz Çelik |
| Rulman | Seramik |
| Baskı Yatağı | Grafit Karbon |
| Çark | Yüksek Isıya Dayanımlı Kompozit Malzeme |
Çalışma Ortamı
| Ortam Sıcaklığı | 0 ~ 40°C |
| Ortam Nemi | < %95 |
| Akışkan Sıcaklığı | -10°C ~ +110°C |
| Akışkan | Temiz Su |
| Susuz Çalışma | En Fazla 10 Saniye |
Çalışma Modları
Akıllı kontrol, zaman ve enerji tasarrufu sağlar.
Sabit Basınç Modu
Pompa performansı gerçek sistem ısı talebine göre ayarlanırken seçilen basınç karakteristiğine bağlı olarak çalışır.
Oransal Basınç Modu
Pompa performansı sistemin gerçek ısı talebine göre PP1, PP2 veya PP3 eğrilerinden seçilerek ayarlanır.
Sabit Hız Modu
Pompa, sistemin gerçek debi talebinden bağımsız olarak seçilen sabit hız karakteristiğinde çalışır.
Hidrolik Performans Eğrisi
Teknik Özellikler
| Model | Gerilim | Frekans | Giriş Gücü | Nominal Akım | Maks. Debi | Maks. Basınç | Basınç Sınıfı |
|---|---|---|---|---|---|---|---|
| ECP BASIC 40-120F 250 | 230 V | 50/60 Hz | 16–450 W | 0,12–2,13 A | 22 m³/h | 12 mSS | PN10 |
Teknik Ölçü Çizimi
Pompa Boyutları
| Model | L | L1 | B | B1 | H | H1 | D1 | D2 |
|---|---|---|---|---|---|---|---|---|
| ECP BASIC 40-120F | 250 | 125 | 200 | 97 | 310 | 240 | 40 | 84 |
Montaj ve Kullanım Bilgileri
- Pompa temiz su uygulamalarında kullanılmalıdır.
- Akışkan sıcaklığı -10°C ile +110°C arasında olmalıdır.
- Ortam sıcaklığı 0°C ile 40°C arasında olmalıdır.
- Ortam nemi %95'in altında olmalıdır.
- Susuz çalışma süresi en fazla 10 saniyedir.
Doğru Sirkülasyon Pompasını Birlikte Seçelim
Isıtma ve iklimlendirme tesisatınızın debi, basınç ve çalışma koşullarına göre uygun sirkülasyon pompasının belirlenmesi için MekanikPark mühendislik ekibinden destek alabilirsiniz.

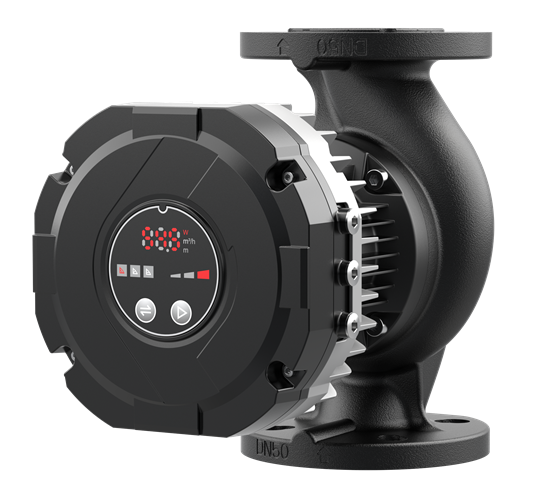

Mühendislik Desteği AlETNA ECP BASIC 40-120F 250 frekans konvertörlü sirkülasyon pompası , ısıtma, ticari iklimlendirme ve kapalı devre sirkülasyon sistemlerinde kullanılmak üzere geliştirilmiş yüksek verimli ıslak rotorlu sirkülasyon pompasıdır. Maksimum 22 m³/h debi ve 12 mSS basma yüksekliği sunan model; DN40 flanş bağlantısı, PN10 nominal basınç, 250 mm montaj boyu ve EEI ≤ 0,23 enerji verimlilik değerine sahiptir. Sabit basınç, oransal basınç ve sabit hız çalışma modları sayesinde sistem ihtiyacına uygun kontrol imkânı sunar. ETNA ECP BASIC 40-120F 250 sirkülasyon pompasını MekanikPark.com üzerinden inceleyebilir ve projenize uygun pompa seçimi için mühendislik desteği alabilirsiniz.
