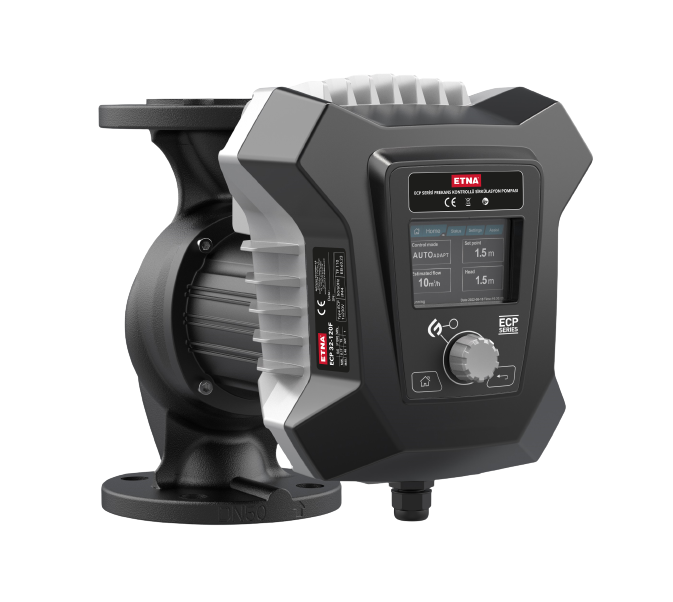

ECP-F Serisi
ETNA ECP-F serisi; sabit mıknatıslı motor, entegre frekans kontrol sürücüsü ve akıllı basınç kontrol sistemi sayesinde tesisatın gerçek ihtiyacına göre çalışarak enerji verimliliği, sessiz çalışma ve yüksek işletme konforu sağlar.
Genel Özellikler
Pompa performansının sistem ihtiyacına göre elektronik olarak ayarlanmasını sağlar.
Yüksek enerji verimliliği sağlayan sabit mıknatıslı senkron motor teknolojisi.
RS-485 haberleşme arayüzü ile bina otomasyon sistemlerine entegrasyon sağlar.
Sistem talebine uygun debi ve basınç kontrolü ile enerji tüketiminin azaltılmasına yardımcı olur.
Islak rotorlu yapı sayesinde düşük çalışma sesi ve yüksek işletme konforu sağlar.
Avrupa Birliği Ecodesign (ErP) 2009/125/EC direktifine uygun tasarım.
Yapısal Özellikler
Dökme demir, yüzey elektroforez ve dış boya işlemi
PES mühendislik ürünü plastik
Paslanmaz çelik malzeme
Paslanmaz çelik malzeme, iç duvar ayna kaplamalı
Alüminyum alaşımlı, siyah elektroforez yüzey işlemli
Tam bakır tel
Kahverengi seramik
Paslanmaz çelik şaft + tungsten karbür sprey işlemi
Siyah EPP malzeme
Çalışma Modları
Hidrolik Performans Eğrisi
Teknik Özellikler
| Model | Gerilim | Frekans | Giriş Gücü | Akım | Maks. Debi | Maks. Basınç | PN | Montaj Boyu |
|---|---|---|---|---|---|---|---|---|
| ECP 80-120F 360 | 1×230 V | 50/60 Hz | 31–1277 W | 0,28–3,16 A | 60 m³/h | 12 mSS | PN6 | 360 mm |
Çalışma Koşulları
1×230 V • 50/60 Hz
PN6
60 m³/h
12 mSS
DN80 Flanşlı
360 mm
Montaj ve Kullanım Bilgileri
- Pompa seçimi tesisatın gerçek debi ve basma yüksekliği ihtiyacına göre yapılmalıdır.
- ECP 80-120F modelinin basınç sınıfı PN6 olduğundan tesisat ve flanş bağlantılarının uygunluğu kontrol edilmelidir.
- Pompa susuz çalıştırılmamalıdır.
- Montaj ve elektrik bağlantıları yetkili personel tarafından gerçekleştirilmelidir.
- Sistem devreye alınmadan önce tesisattaki hava uygun şekilde tahliye edilmelidir.
Doğru Sirkülasyon Pompasını Birlikte Seçelim
Isıtma ve HVAC tesisatınızın debi, basınç ve çalışma koşullarına göre uygun ETNA sirkülasyon pompasının belirlenmesi için MekanikPark mühendislik ekibinden destek alabilirsiniz.
Mühendislik Desteği AlETNA ECP 80-120F 360 flanşlı frekans konvertörlü sirkülasyon pompası , yüksek debili ısıtma, HVAC ve kapalı devre sirkülasyon sistemlerinde kullanılmak üzere geliştirilmiş yüksek verimli, ıslak rotorlu elektronik sirkülasyon pompasıdır. Maksimum 60 m³/h debi ve 12 mSS basma yüksekliği sunan ECP 80-120F; 31–1277 W giriş gücü, 0,28–3,16 A akım aralığı, DN80 flanş bağlantısı, PN6 basınç sınıfı ve 360 mm flanşlar arası montaj boyuna sahiptir. Entegre frekans kontrol sistemi sayesinde değişken fark basınç (L.P-V), sabit fark basınç (L.P-C) ve sabit devir çalışma seçenekleri sunar. Sabit mıknatıslı motor ve ıslak rotor teknolojisi enerji verimliliği ve sessiz çalışma sağlarken, MODBUS RTU (RS-485) haberleşme özelliği bina otomasyon sistemlerine entegrasyon imkânı sunar. ETNA ECP 80-120F sirkülasyon pompasını MekanikPark.com üzerinden inceleyebilir, projenize uygun sirkülasyon pompası seçimi ve teknik destek için MekanikPark mühendislik ekibinden destek alabilirsiniz.
