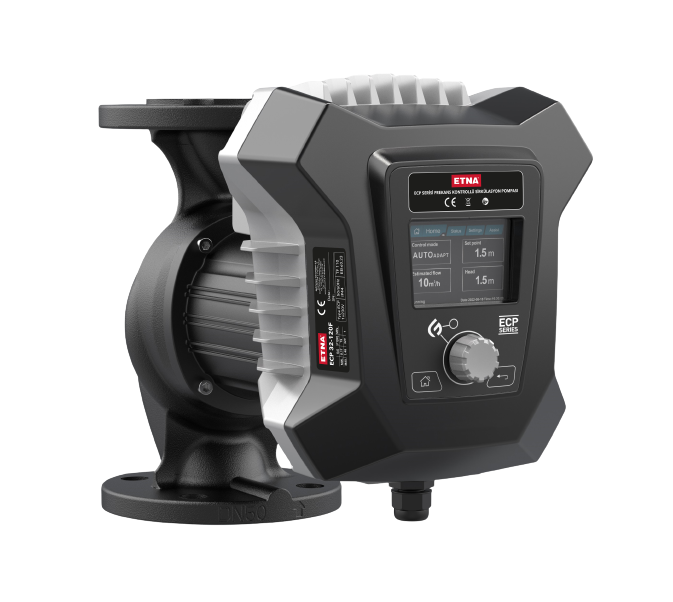

ECP-F Serisi
ETNA ECP-F serisi; sabit mıknatıslı motor, entegre frekans kontrol sürücüsü ve akıllı basınç kontrol sistemi sayesinde tesisatın gerçek ihtiyacına göre çalışarak enerji tüketiminin optimize edilmesine yardımcı olur.
Genel Özellikler
Pompa performansının sistem ihtiyacına göre elektronik olarak ayarlanmasını sağlar.
Yüksek enerji verimliliği sağlayan modern senkron motor teknolojisi.
Bina otomasyon sistemleri ile haberleşme ve sistem entegrasyonu sağlar.
Sistem talebine uygun debi ve basınç kontrolü sağlayarak enerji tüketimini azaltır.
Islak rotorlu tasarım sayesinde düşük çalışma sesi ve yüksek konfor sağlar.
Avrupa Birliği çevreye duyarlı tasarım gerekliliklerine uygun yapı.
Yapısal Özellikler
Dökme demir, yüzey elektroforez ve dış boya işlemi
PES mühendislik ürünü plastik
Paslanmaz çelik malzeme
Paslanmaz çelik, iç duvar ayna kaplamalı
Tam bakır tel
Kahverengi seramik
Paslanmaz çelik şaft + tungsten karbür sprey işlemi
Siyah EPP malzeme
Çalışma Modları
Hidrolik Performans Eğrisi
Teknik Özellikler
| Model | Gerilim | Frekans | Giriş Gücü | Akım | Maks. Debi | Maks. Basınç | PN | Montaj Boyu |
|---|---|---|---|---|---|---|---|---|
| ECP 65-100F 340 | 1×230 V | 50/60 Hz | 25–619 W | 0,26–2,73 A | 44 m³/h | 10 mSS | PN6/10 | 340 mm |
Çalışma Koşulları
1×230 V • 50/60 Hz
-10 °C ~ +110 °C
0 °C ~ +40 °C
10 Bar
DN65 Flanşlı
340 mm
Montaj ve Kullanım Bilgileri
- Pompa seçimi tesisatın gerçek debi ve basma yüksekliği ihtiyacına göre yapılmalıdır.
- Pompa susuz çalıştırılmamalıdır; susuz çalışma süresi 10 saniyeyi aşmamalıdır.
- Montaj ve elektrik bağlantıları uygun topraklama yapılarak yetkili personel tarafından gerçekleştirilmelidir.
- Sistem devreye alınmadan önce tesisattaki hava uygun şekilde tahliye edilmelidir.
- Akışkan aşındırıcı veya patlayıcı özellikte olmamalı; katı partikül, elyaf ve mineral yağ içermemelidir.
Doğru Sirkülasyon Pompasını Birlikte Seçelim
Isıtma ve HVAC tesisatınızın debi, basınç ve çalışma koşullarına göre uygun ETNA sirkülasyon pompasının belirlenmesi için MekanikPark mühendislik ekibinden destek alabilirsiniz.

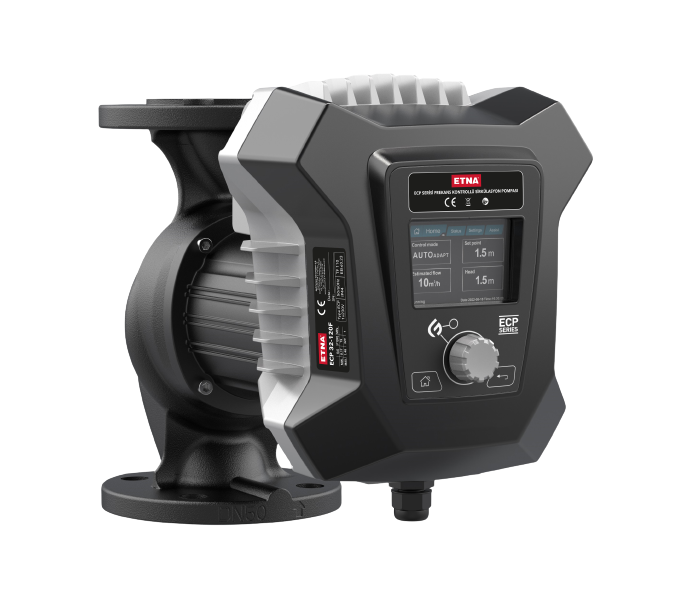

Mühendislik Desteği AlETNA ECP 65-100F 340 flanşlı frekans konvertörlü sirkülasyon pompası , ısıtma, HVAC ve kapalı devre sirkülasyon sistemlerinde kullanılmak üzere geliştirilmiş yüksek verimli, ıslak rotorlu elektronik sirkülasyon pompasıdır. Maksimum 44 m³/h debi ve 10 mSS basma yüksekliği sunan ECP 65-100F; 25–619 W giriş gücü, 0,26–2,73 A çalışma akımı, DN65 flanş bağlantısı, PN6/10 basınç sınıfı ve 340 mm flanşlar arası montaj boyuna sahiptir. Entegre frekans kontrol sistemi sayesinde değişken fark basınç, sabit fark basınç ve sabit devir çalışma seçenekleri sunar. Sabit mıknatıslı motor ve ıslak rotor teknolojisi yüksek enerji verimliliği ve sessiz çalışma sağlarken, MODBUS haberleşme özelliği bina otomasyon sistemlerine entegrasyon imkânı sunar. ETNA ECP 65-100F sirkülasyon pompasını MekanikPark.com üzerinden inceleyebilir, projenize uygun sirkülasyon pompası seçimi ve teknik destek için MekanikPark mühendislik ekibinden destek alabilirsiniz.
