Yüksek Verimli Sirkülasyon Teknolojisi

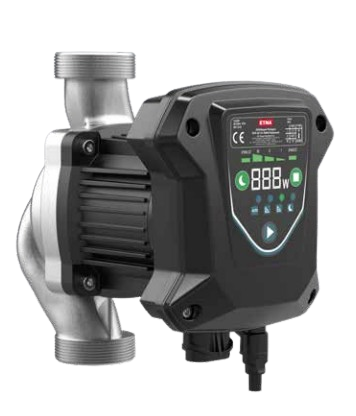

ETNA ECP 32-12-180 N, ısıtma sistemlerindeki sıcak suyun sirküle edilmesi amacıyla geliştirilmiş, ErP direktifine uygun, elektronik kontrollü ve frekans konvertörlü sirkülasyon pompasıdır.
AISI 304 paslanmaz pompa gövdesi, yüksek enerji verimliliği ve elektronik kontrol teknolojisiyle değişken işletme şartlarına sahip modern ısıtma tesisatlarında verimli ve güvenilir sirkülasyon sağlar.
Geleneksel üç hızlı sirkülatörlere göre daha düşük enerji tüketimi sağlayacak şekilde tasarlanmıştır.
≤45 dB(A) gürültü seviyesiyle tesisat işletme sesinin düşük tutulmasına yardımcı olur.
Fabrika ayarları sayesinde pompa çoğunlukla ilave bir ayar işlemine ihtiyaç duymaz.
AISI 304 pompa gövdesi, paslanmaz kılıf ve koruyucu kalkan ile dayanıklı malzeme yapısına sahiptir.
Yüksek Kapasiteli Isıtma Sistemlerinde Sirkülasyon
ECP 32-12-180 N, ısıtma sistemlerindeki sıcak suyun sirkülasyonu için geliştirilmiştir.
Maksimum 9,7 m³/h debi ve 12 mSS basma yüksekliği kapasitesiyle daha yüksek sirkülasyon ihtiyacı bulunan tesisatlar için güçlü bir çalışma aralığı sunar.
AISI 304 Paslanmaz Pompa Gövdesi
ECP 32-12-180 N modelinin pompa gövdesi AISI 304 paslanmaz çelik malzemeden üretilmiştir. Paslanmaz kılıf ve koruyucu kalkan da AISI 304 yapıdadır.
Seramik rulman
Pirinç yatak burcu
Yüksek ısıya dayanıklı kompozit fan
| Pompa Gövdesi | AISI 304 |
| Paslanmaz Kılıf | AISI 304 |
| Koruyucu Kalkan | AISI 304 |
| Fan (Çark) | Yüksek Isıya Dayanıklı Kompozit |
| Mil | Seramik |
| Rulman | Seramik |
| Yatak Burcu | Pirinç |
| Motor Gövdesi | Alüminyum |
| Conta | Silikajel EPDM |
| Kontrol Kutusu | Nylon + ABS |
ECP 32-12-180 N Performans Eğrisi
Pompanın çalışma noktası, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak aşağıdaki hidrolik performans eğrisi üzerinden değerlendirilmelidir.
Pompa ve Elektriksel Özellikler
Pompa Özellikleri
| Model | ECP 32-12-180 N |
| Maksimum Debi | 9,7 m³/h |
| Maksimum Basınç | 12 mSS |
| Rakorlar Arası Uzunluk | 180 mm |
| Akışkan Niteliği | -10°C / +110°C Temiz Su |
| Enerji Verimliliği | EEI ≤ 0,23 |
| Nominal Basınç | PN10 |
| Boru Bağlantısı | Dişli Bağlantı / G1 1/2 - Rp1 |
Elektriksel Özellikler
| Elektrik Besleme | 230 V - 50 Hz Monofaze |
| Güç Frekansı | 50 / 60 Hz |
| Güç | 220 W |
| Giriş Gücü | 9–220 W |
| Maksimum Akım | 0,84 A |
| Koruma Sınıfı | IP44 |
| Gürültü Seviyesi | ≤45 dB(A) |
ECP 32-12-180 N Performans Değerleri
| Model | Gerilim | Frekans | Giriş Gücü | Maks. Akım | Maks. Debi | Maks. Basınç | Basınç Sınıfı |
|---|---|---|---|---|---|---|---|
| ECP 32-12-180 N | 230 V | 50 / 60 Hz | 9–220 W | 0,84 A | 9,7 m³/h | 12 mSS | PN10 |
ECP 32-12-180 N Teknik Ölçü Çizimi
ECP 32-12-180 N Pompa Ölçüleri
| L | L1 | L2 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | G |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 180 | 90 | 130 | 65 | 196 | 142 | 110,5 | 2" | 142 | 110,5 | 71 | 1,5" |
Boyut değerleri ürün teknik tablosundaki sıralamaya göre verilmiştir.
Öne Çıkan Teknik Avantajlar
Sirkülasyon Pompası Seçiminde Nelere Dikkat Edilmeli?
Sirkülasyon pompası seçiminde yalnızca bağlantı çapı, motor gücü veya maksimum debi dikkate alınmamalıdır.
Doğru seçim için tesisatın ihtiyaç duyduğu debi ve toplam basınç kaybı birlikte değerlendirilmelidir.
Uygulamada Dikkat Edilmesi Gerekenler
ETNA ECP 32-12-180 N

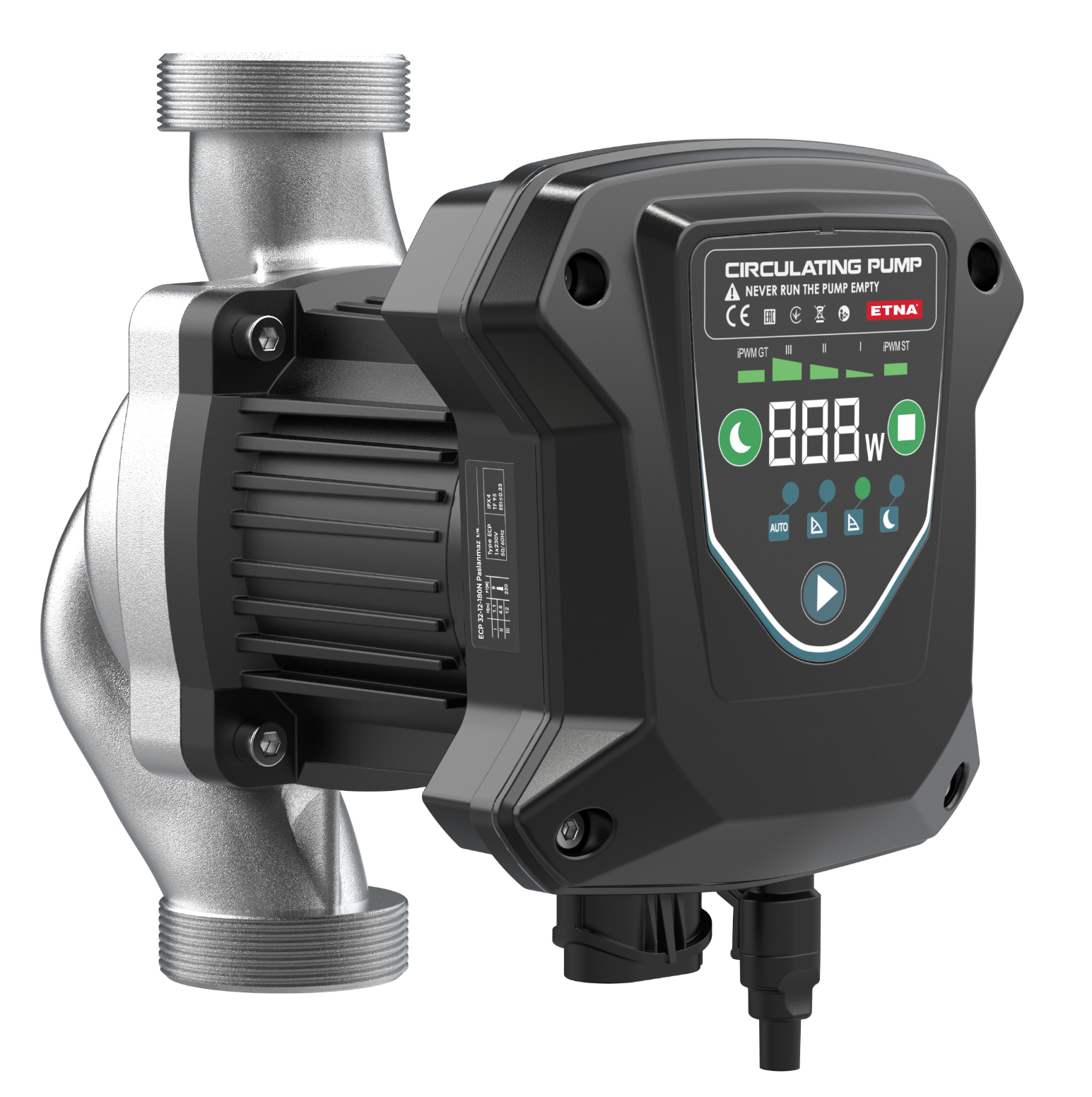

ETNA ECP 32-12-180 N Frekans Konvertörlü Paslanmaz Sirkülasyon Pompası
ETNA ECP 32-12-180 N frekans konvertörlü paslanmaz sirkülasyon pompası, ısıtma sistemlerindeki sıcak suyun enerji verimli şekilde sirküle edilmesi amacıyla geliştirilmiş elektronik kontrollü ıslak rotorlu sirkülasyon pompasıdır.
ECP 32-12-180 N modeli maksimum 9,7 m³/h debi ve 12 mSS basma yüksekliği kapasitesine sahiptir. Pompanın giriş gücü 9–220 W, maksimum akımı 0,84 A ve elektrik beslemesi 230 V - 50 Hz monofazedir.
EEI ≤ 0,23 enerji verimlilik değeri, PN10 nominal basınç sınıfı, IP44 koruma sınıfı ve ≤45 dB(A) gürültü seviyesiyle modern ısıtma sistemlerinde enerji verimliliği ve işletme konforu sunar.
Pompa gövdesi, paslanmaz kılıf ve koruyucu kalkan AISI 304 paslanmaz çelik yapıdadır. Mil ve rulman seramik, yatak burcu pirinç, motor gövdesi alüminyum ve fan yüksek ısıya dayanıklı kompozit malzemeden üretilmiştir.
180 mm rakorlar arası montaj uzunluğuna sahip ETNA ECP 32-12-180 N; merkezi ısıtma, apartman, site, ticari bina ve uygun HVAC sirkülasyon uygulamalarında kullanılabilir.
