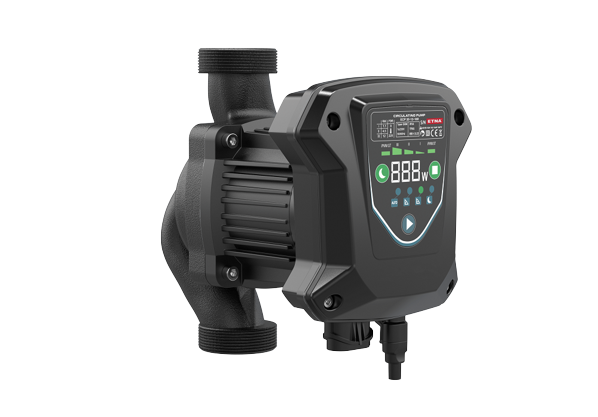

Yeni Nesil Frekans Kontrollü Sirkülasyon
ETNA ECP 32-12-180, ısıtma sistemlerindeki sıcak suyun sirküle edilmesi için geliştirilmiş, elektronik kontrollü ve frekans konvertörlü sirkülasyon pompasıdır.
Döküm pompa gövdesi, elektronik kontrol sistemi, düşük enerji tüketimi ve 12 mSS'ye ulaşan basma yüksekliği ile yüksek sirkülasyon ihtiyacı bulunan modern ısıtma tesisatlarında verimli ve güvenilir çalışma sağlar.
Geleneksel üç hızlı sirkülatörlere göre daha düşük enerji tüketimi sağlayacak şekilde geliştirilmiştir.
≤45 dB(A) gürültü seviyesiyle ısıtma tesisatlarında konforlu işletmeye yardımcı olur.
Fabrika ayarları sayesinde pompa çoğunlukla ilave bir ayar işlemine ihtiyaç duymaz.
9,7 m³/h maksimum debi ve 12 mSS maksimum basma yüksekliği sunar.
Isıtma Sistemlerinde Yüksek Verimli Sirkülasyon
ECP 32-12-180, ısıtma sistemlerindeki sıcak suyun sirküle edilmesi amacıyla geliştirilmiştir.
Maksimum 9,7 m³/h debi ve 12 mSS basma yüksekliği sayesinde yüksek sirkülasyon ihtiyacı bulunan sistemlerde geniş bir hidrolik çalışma alanı sunar.
Dayanıklı Döküm Pompa Gövdesi
ETNA ECP 32-12-180 modelinin pompa gövdesi döküm malzemeden üretilmiştir. Paslanmaz kılıf ve koruyucu kalkan ise AISI 304 paslanmaz çelik yapıdadır.
Seramik rulman
Pirinç yatak burcu
Yüksek ısıya dayanıklı kompozit fan
| Pompa Gövdesi | Döküm |
| Paslanmaz Kılıf | AISI 304 |
| Koruyucu Kalkan | AISI 304 |
| Fan (Çark) | Yüksek Isıya Dayanıklı Kompozit |
| Mil | Seramik |
| Rulman | Seramik |
| Yatak Burcu | Pirinç |
| Motor Gövdesi | Alüminyum |
| Conta | Silikajel EPDM |
| Kontrol Kutusu | Nylon + ABS |

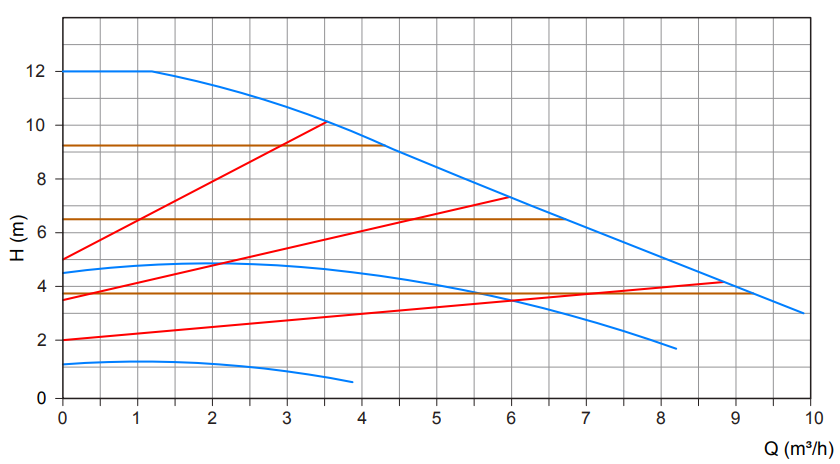

ECP 32-12-180 Performans Eğrisi
Pompanın çalışma noktası, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak aşağıdaki hidrolik performans eğrisi üzerinden değerlendirilmelidir.
Pompa ve Elektriksel Özellikler
Pompa Özellikleri
| Model | ECP 32-12-180 |
| Maksimum Debi | 9,7 m³/h |
| Maksimum Basınç | 12 mSS |
| Rakorlar Arası Uzunluk | 180 mm |
| Akışkan Niteliği | -10°C / +110°C Temiz Su |
| Enerji Verimliliği | EEI ≤ 0,23 |
| Nominal Basınç | PN10 |
| Boru Bağlantısı | Dişli Bağlantı / G1 1/2 - Rp1 |
Elektriksel Özellikler
| Elektrik Besleme | 230 V - 50 Hz Monofaze |
| Güç Frekansı | 50 / 60 Hz |
| Güç | 220 W |
| Giriş Gücü | 9–220 W |
| Anma Akım Değeri | 1,25 A |
| Maksimum Akım | 0,84 A |
| Koruma Sınıfı | IP44 |
| Gürültü Seviyesi | ≤45 dB(A) |
ECP 32-12-180 Performans Değerleri
| Model | Gerilim | Frekans | Giriş Gücü | Maks. Akım | Maks. Debi | Maks. Basınç | Basınç Sınıfı |
|---|---|---|---|---|---|---|---|
| ECP 32-12-180 | 230 V | 50 / 60 Hz | 9–220 W | 0,84 A | 9,7 m³/h | 12 mSS | PN10 |

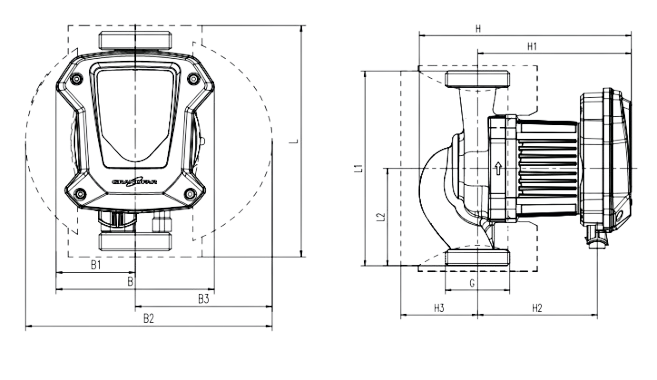

ECP 32-12-180 Teknik Ölçü Çizimi
ECP 32-12-180 Pompa Ölçüleri
| L | L1 | L2 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | G |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 180 | 90 | 130 | 65 | 196 | 142 | 110,5 | 2" | 142 | 110,5 | 71 | 1,5" |
Boyut değerleri üretici ürün teknik tablosundaki sıralamaya göre verilmiştir.
Döküm Gövdeli ECP 32-12 Modeli
Sirkülasyon Pompası Seçiminde Nelere Dikkat Edilmeli?
Sirkülasyon pompası seçiminde yalnızca bağlantı çapı, motor gücü veya maksimum debi dikkate alınmamalıdır.
Doğru seçim için tesisatın ihtiyaç duyduğu debi ve toplam basınç kaybı birlikte değerlendirilmelidir.
Uygulamada Dikkat Edilmesi Gerekenler
ETNA ECP 32-12-180

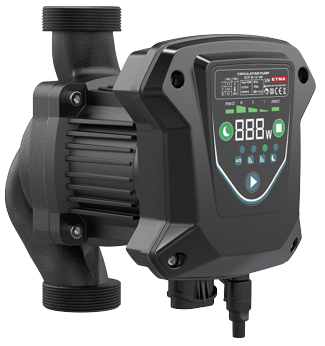

ETNA ECP 32-12-180 Frekans Konvertörlü Sirkülasyon Pompası
ETNA ECP 32-12-180 frekans konvertörlü sirkülasyon pompası, ısıtma sistemlerindeki sıcak suyun enerji verimli şekilde sirküle edilmesi amacıyla geliştirilmiş elektronik kontrollü, ıslak rotorlu sirkülasyon pompasıdır.
ECP 32-12-180 modeli maksimum 9,7 m³/h debi ve 12 mSS basma yüksekliği kapasitesine sahiptir. Pompanın giriş gücü 9–220 W, maksimum akımı 0,84 A ve elektrik beslemesi 230 V - 50 Hz monofazedir.
EEI ≤ 0,23 enerji verimlilik değeri, PN10 nominal basınç sınıfı, IP44 koruma sınıfı ve ≤45 dB(A) gürültü seviyesiyle modern ısıtma sistemlerinde enerji verimliliği ve işletme konforu sunar.
Pompa gövdesi döküm malzemeden üretilmiştir. Paslanmaz kılıf ve koruyucu kalkan AISI 304 paslanmaz çelik, mil ve rulman seramik, yatak burcu pirinç, motor gövdesi alüminyum ve fan yüksek ısıya dayanıklı kompozit yapıdadır.
180 mm rakorlar arası montaj uzunluğuna sahip ETNA ECP 32-12-180; merkezi ısıtma, apartman, site, ticari bina ve uygun HVAC sirkülasyon uygulamalarında kullanılabilir.
