Yeni Nesil Sirkülasyon Teknolojisi
ETNA ECP 25-8-180 N, ısıtma sistemlerindeki sıcak suyun sirküle edilmesi için geliştirilmiş yüksek verimli, elektronik kontrollü ve frekans konvertörlü sirkülasyon pompasıdır.
AISI 304 paslanmaz pompa gövdesi, elektronik kontrol sistemi ve enerji verimli çalışma yapısıyla konut ve ticari yapılardaki modern ısıtma tesisatlarında güvenilir sirkülasyon sağlar.
Geleneksel üç hızlı sirkülatörlere göre daha düşük enerji tüketimi sağlayacak şekilde tasarlanmıştır.
≤45 dB(A) gürültü seviyesiyle ısıtma tesisatlarında yüksek işletme konforu sağlar.
Fabrika ayarları sayesinde çoğu standart uygulamada ilave ayar ihtiyacını azaltır.
AISI 304 paslanmaz pompa gövdesi ve dayanıklı iç bileşenleriyle uzun ömürlü yapı sunar.
Isıtma Sistemlerinde Verimli Sirkülasyon
ECP 25-8-180 N, temiz su kullanılan sıcak su sirkülasyon sistemlerinde kullanılmak üzere tasarlanmıştır.
Pompa seçimi, tesisatın ihtiyaç duyduğu debi ile toplam basınç kaybı birlikte değerlendirilerek yapılmalıdır.
AISI 304 Paslanmaz Gövde
ECP 25-8-180 N modelinin pompa gövdesi AISI 304 paslanmaz çelik malzemeden üretilmiştir. Paslanmaz kılıf ve koruyucu kalkan da AISI 304 yapıdadır.
Seramik rulman
Pirinç yatak burcu
Yüksek ısıya dayanıklı kompozit fan
| Pompa Gövdesi | AISI 304 |
| Paslanmaz Kılıf | AISI 304 |
| Koruyucu Kalkan | AISI 304 |
| Fan (Çark) | Yüksek Isıya Dayanıklı Kompozit |
| Mil | Seramik |
| Rulman | Seramik |
| Yatak Burcu | Pirinç |
| Motor Gövdesi | Alüminyum |
| Conta | Silikajel EPDM |
| Kontrol Kutusu | Nylon + ABS |

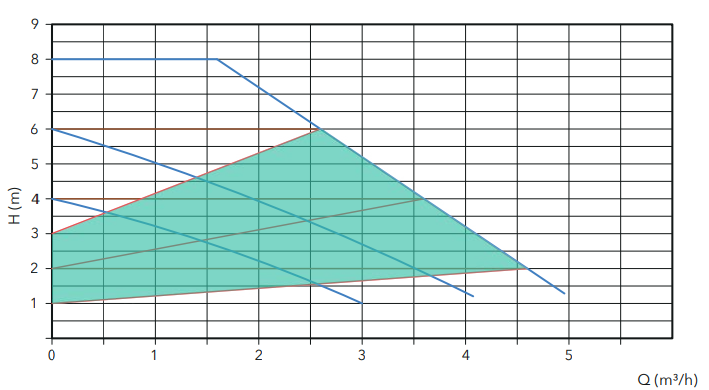

ECP 25-8-180 N Performans Eğrisi
Pompanın çalışma noktası, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak aşağıdaki hidrolik performans eğrisi üzerinden değerlendirilmelidir.
Pompa ve Elektriksel Özellikler
Pompa Özellikleri
| Model | ECP 25-8-180 N |
| Maksimum Debi | 5 m³/h |
| Maksimum Basınç | 8 mSS |
| Rakorlar Arası Uzunluk | 180 mm |
| Akışkan Niteliği | -10°C / +110°C Temiz Su |
| Enerji Verimliliği | EEI ≤ 0,23 |
| Nominal Basınç | PN10 |
| Boru Bağlantısı | Dişli Bağlantı / G 1 1/4” - 1” |
Elektriksel Özellikler
| Elektrik Besleme | 230 V - 50 Hz Monofaze |
| Güç Frekansı | 50 / 60 Hz |
| Güç | 80 W |
| Giriş Gücü | 5–80 W |
| Anma Akımı | 0,39 A |
| Koruma Sınıfı | IP44 |
| Gürültü Seviyesi | ≤45 dB(A) |
ECP 25-8-180 N Performans Değerleri
| Model | Gerilim | Frekans | Giriş Gücü | Akım | Maks. Debi | Maks. Basınç | Basınç Sınıfı |
|---|---|---|---|---|---|---|---|
| ECP 25-8-180 N | 230 V | 50 / 60 Hz | 5–80 W | 0,39 A | 5 m³/h | 8 mSS | PN10 |
ECP 25-8-180 N Teknik Ölçü Çizimi
ECP 25-8-180 N Pompa Ölçüleri
| G | L | L1 | B | B1 | H | H1 | Ağırlık |
|---|---|---|---|---|---|---|---|
| 1 1/2" | 149 mm | 111,5 mm | 110 mm | 180 mm | 116,5 mm | 52 mm | 2,06 kg |
ECP 25-8-180 N Model Kodunu Tanıyalım
Sirkülasyon Pompası Seçiminde Nelere Dikkat Edilmeli?
Sirkülasyon pompası seçiminde yalnızca bağlantı çapı veya mevcut pompanın motor gücü dikkate alınmamalıdır.
Doğru seçim için tesisatın ihtiyaç duyduğu debi ve toplam basınç kaybı birlikte değerlendirilmelidir.
Uygulamada Dikkat Edilmesi Gerekenler
ETNA ECP 25-8-180 N

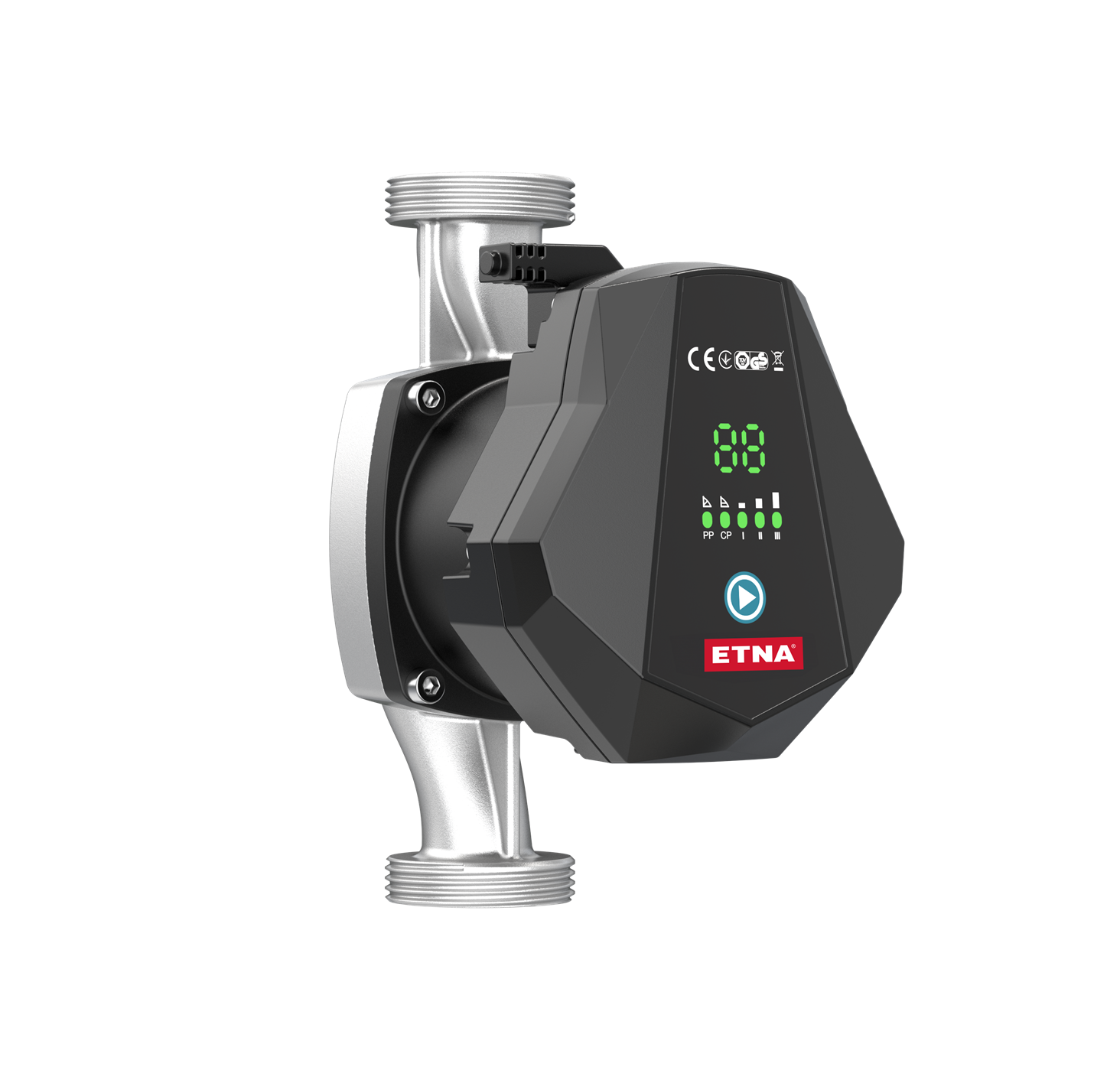

ETNA ECP 25-8-180 N Frekans Konvertörlü Paslanmaz Sirkülasyon Pompası
ETNA ECP 25-8-180 N frekans konvertörlü paslanmaz sirkülasyon pompası, ısıtma sistemlerindeki sıcak suyun enerji verimli şekilde sirküle edilmesi amacıyla geliştirilmiş elektronik kontrollü ıslak rotorlu sirkülasyon pompasıdır.
ECP 25-8-180 N modeli maksimum 5 m³/h debi ve 8 mSS basma yüksekliği kapasitesine sahiptir. Pompanın giriş gücü 5–80 W, nominal akımı 0,39 A ve elektrik beslemesi 230 V - 50 Hz monofazedir.
EEI ≤ 0,23 enerji verimlilik değeri, PN10 nominal basınç sınıfı, IP44 koruma sınıfı ve ≤45 dB(A) gürültü seviyesiyle modern ısıtma sistemlerinde yüksek enerji verimliliği ve işletme konforu sunar.
Pompa gövdesi, paslanmaz kılıf ve koruyucu kalkan AISI 304 paslanmaz çelik yapıdadır. Mil ve rulman seramik, yatak burcu pirinç, motor gövdesi alüminyum ve fan yüksek ısıya dayanıklı kompozit malzemeden üretilmiştir.
180 mm rakorlar arası montaj uzunluğuna sahip ETNA ECP 25-8-180 N; konut, apartman, ticari bina, merkezi ısıtma ve uygun HVAC sirkülasyon uygulamalarında kullanılabilir.
