Yeni Nesil Frekans Kontrollü Sirkülasyon

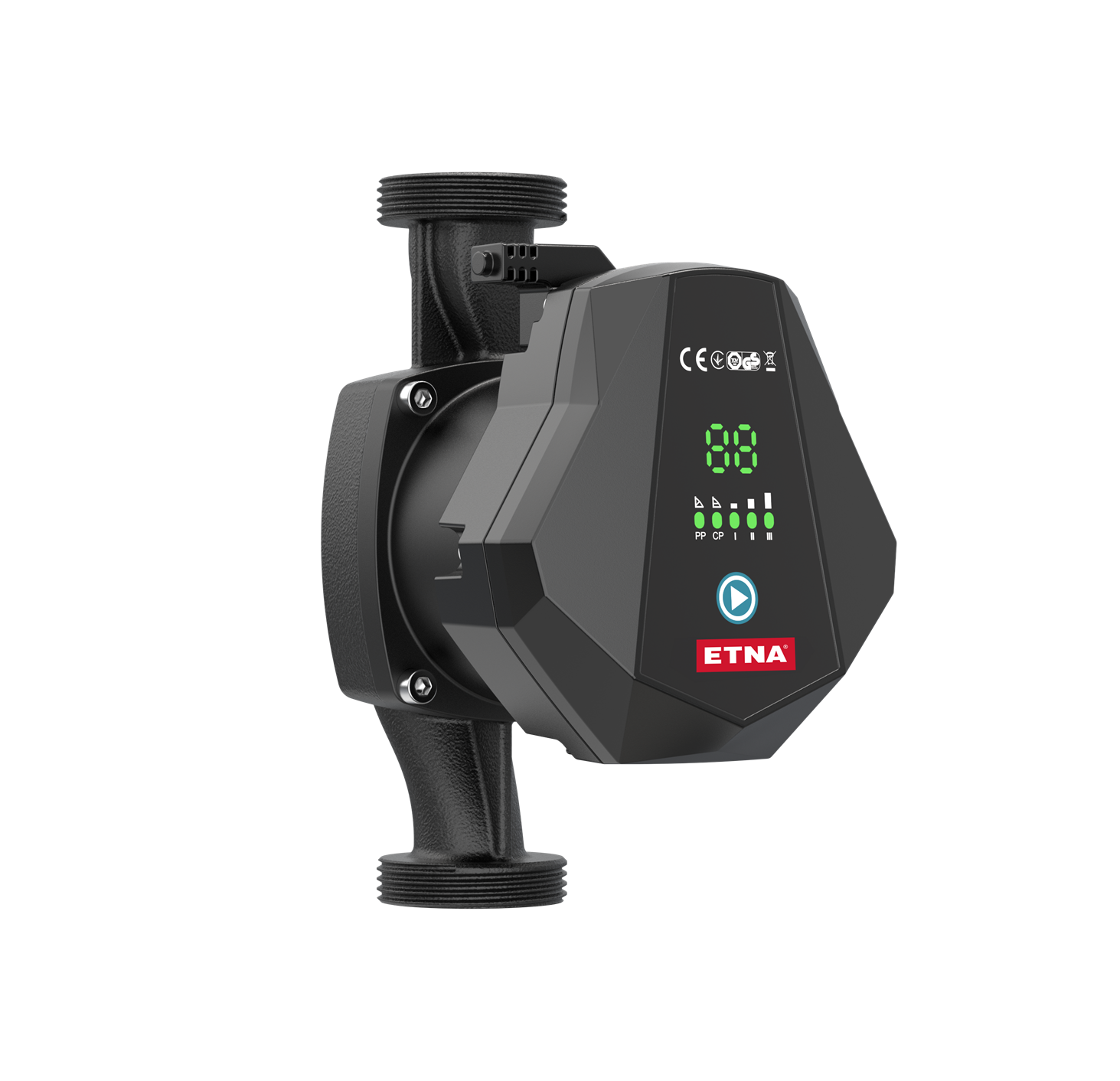

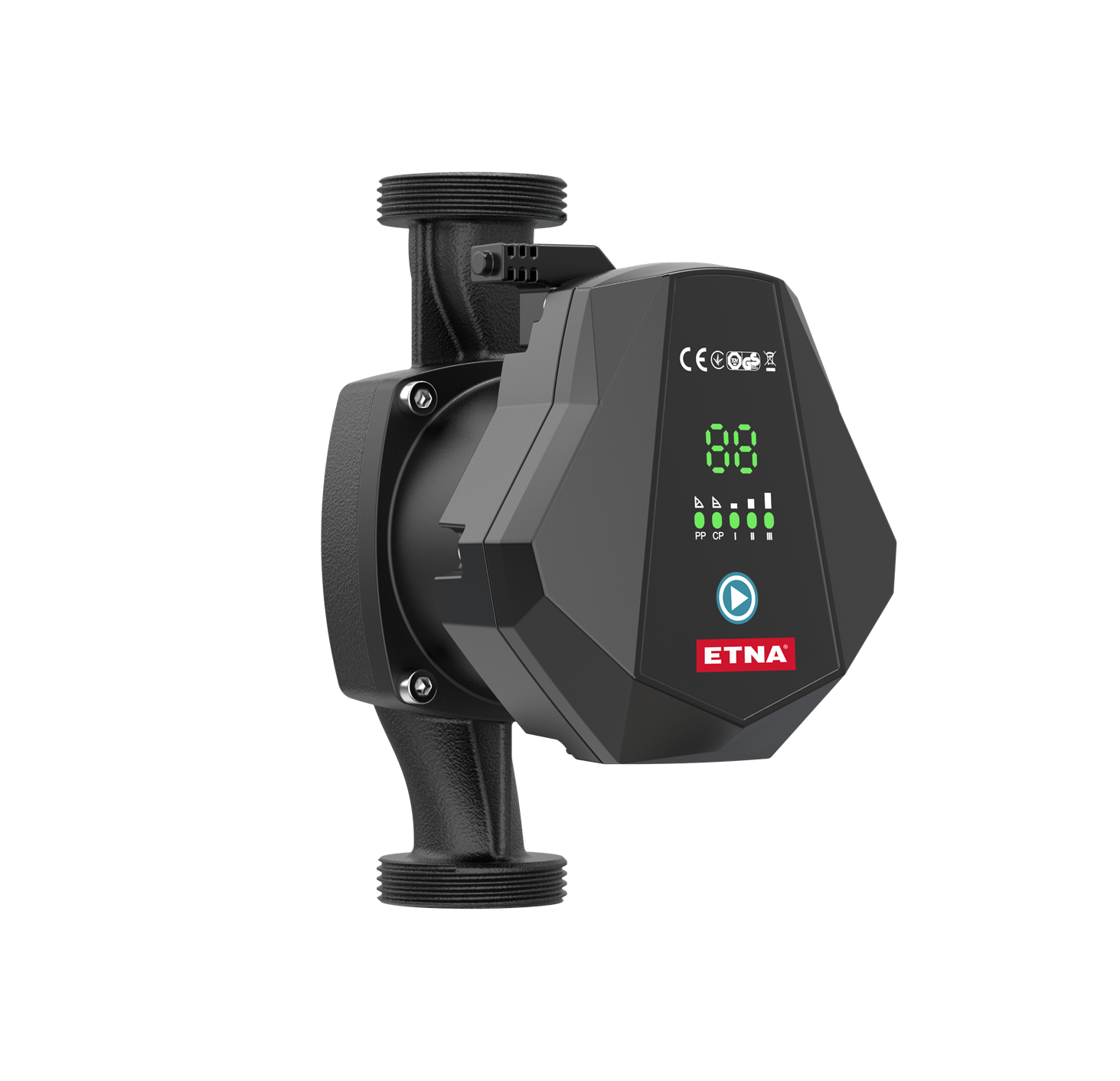

ETNA ECP 25-8-180, ısıtma sistemlerindeki sıcak suyun sirküle edilmesi için geliştirilmiş elektronik kontrollü, frekans konvertörlü sirkülasyon pompasıdır.
Elektronik kontrol sistemi, düşük enerji tüketimi ve döküm pompa gövdesi ile konut ve ticari yapılardaki ısıtma tesisatlarında güvenilir sirkülasyon sağlar.
Geleneksel üç hızlı sirkülasyon pompalarına göre daha düşük enerji tüketimi sağlayacak şekilde tasarlanmıştır.
≤45 dB(A) gürültü seviyesiyle ısıtma tesisatlarında konforlu işletme sağlar.
Fabrika ayarları sayesinde birçok standart uygulamada ilave ayar ihtiyacını azaltır.
Döküm pompa gövdesi, AISI 304 paslanmaz kılıf ve dayanıklı iç bileşenleriyle uzun ömürlü kullanım hedeflenmiştir.
Isıtma Sistemlerinde Verimli Sirkülasyon
ECP 25-8-180, ısıtma sistemlerindeki sıcak suyun sirküle edilmesi amacıyla geliştirilmiştir.
Doğru pompa seçimi yapılırken sistemin ihtiyaç duyduğu debi ve toplam basınç kaybı birlikte değerlendirilmelidir.
Dayanıklı Döküm Pompa Gövdesi
ETNA ECP 25-8-180 modelinde pompa gövdesi döküm malzemeden üretilmiştir. Paslanmaz kılıf ve koruyucu kalkan ise AISI 304 paslanmaz çelik yapıdadır.
Seramik rulman
Pirinç yatak burcu
Yüksek ısıya dayanıklı kompozit fan
| Pompa Gövdesi | Döküm |
| Paslanmaz Kılıf | AISI 304 |
| Koruyucu Kalkan | AISI 304 |
| Fan (Çark) | Yüksek Isıya Dayanıklı Kompozit |
| Mil | Seramik |
| Rulman | Seramik |
| Yatak Burcu | Pirinç |
| Motor Gövdesi | Alüminyum |
| Conta | Silikajel EPDM |
| Kontrol Kutusu | Nylon + ABS |
ECP 25-8-180 Performans Eğrisi
Pompanın çalışma noktası, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak aşağıdaki hidrolik performans eğrisi üzerinden değerlendirilmelidir.
Pompa ve Elektriksel Özellikler
Pompa Özellikleri
| Model | ECP 25-8-180 |
| Maksimum Debi | 5 m³/h |
| Maksimum Basınç | 8 mSS |
| Rakorlar Arası Uzunluk | 180 mm |
| Akışkan Niteliği | -10°C / +110°C Temiz Su |
| Enerji Verimliliği | EEI ≤ 0,23 |
| Nominal Basınç | PN10 |
| Boru Bağlantısı | Dişli Bağlantı / G 1 1/4” - 1” |
Elektriksel Özellikler
| Elektrik Besleme | 230 V - 50 Hz Monofaze |
| Güç Frekansı | 50 / 60 Hz |
| Güç | 80 W |
| Giriş Gücü | 5–80 W |
| Anma Akımı | 0,39 A |
| Koruma Sınıfı | IP44 |
| Gürültü Seviyesi | ≤45 dB(A) |
ECP 25-8-180 Performans Değerleri
| Model | Gerilim | Frekans | Giriş Gücü | Akım | Maks. Debi | Maks. Basınç | Basınç Sınıfı |
|---|---|---|---|---|---|---|---|
| ECP 25-8-180 | 230 V | 50 / 60 Hz | 5–80 W | 0,39 A | 5 m³/h | 8 mSS | PN10 |
ECP 25-8-180 Teknik Ölçü Çizimi
ECP 25-8-180 Pompa Ölçüleri
| G | L | L1 | B | B1 | H | H1 | Ağırlık |
|---|---|---|---|---|---|---|---|
| 1 1/2" | 149 mm | 111,5 mm | 110 mm | 180 mm | 116,5 mm | 52 mm | 2,06 kg |
ECP 25-8-180 Model Kodunu Tanıyalım
Sirkülasyon Pompası Seçiminde Nelere Dikkat Edilmeli?
Sirkülasyon pompası seçiminde yalnızca bağlantı çapı veya mevcut pompanın motor gücü dikkate alınmamalıdır.
Doğru seçim için tesisatın ihtiyaç duyduğu debi ve toplam basınç kaybı birlikte değerlendirilmelidir.
Uygulamada Dikkat Edilmesi Gerekenler
ETNA ECP 25-8-180
ETNA ECP 25-8-180 Frekans Konvertörlü Sirkülasyon Pompası
ETNA ECP 25-8-180 frekans konvertörlü sirkülasyon pompası, ısıtma sistemlerindeki sıcak suyun enerji verimli şekilde sirküle edilmesi amacıyla geliştirilmiş elektronik kontrollü ıslak rotorlu sirkülasyon pompasıdır.
ECP 25-8-180 modeli maksimum 5 m³/h debi ve 8 mSS basma yüksekliği kapasitesine sahiptir. Pompanın giriş gücü 5–80 W, nominal akımı 0,39 A ve elektrik beslemesi 230 V - 50 Hz monofazedir.
EEI ≤ 0,23 enerji verimlilik değeri, PN10 nominal basınç sınıfı, IP44 koruma sınıfı ve ≤45 dB(A) gürültü seviyesiyle modern ısıtma sistemlerinde enerji verimliliği ve işletme konforu sunar.
Pompa gövdesi döküm malzemeden üretilmiştir. Paslanmaz kılıf ve koruyucu kalkan AISI 304 paslanmaz çelik, mil ve rulman seramik, yatak burcu pirinç, motor gövdesi alüminyum ve fan yüksek ısıya dayanıklı kompozit yapıdadır.
180 mm rakorlar arası montaj uzunluğuna sahip ETNA ECP 25-8-180; konut, apartman, ticari bina, merkezi ısıtma ve uygun HVAC sirkülasyon uygulamalarında kullanılabilir.
