Yeni Nesil Sirkülasyon Teknolojisi

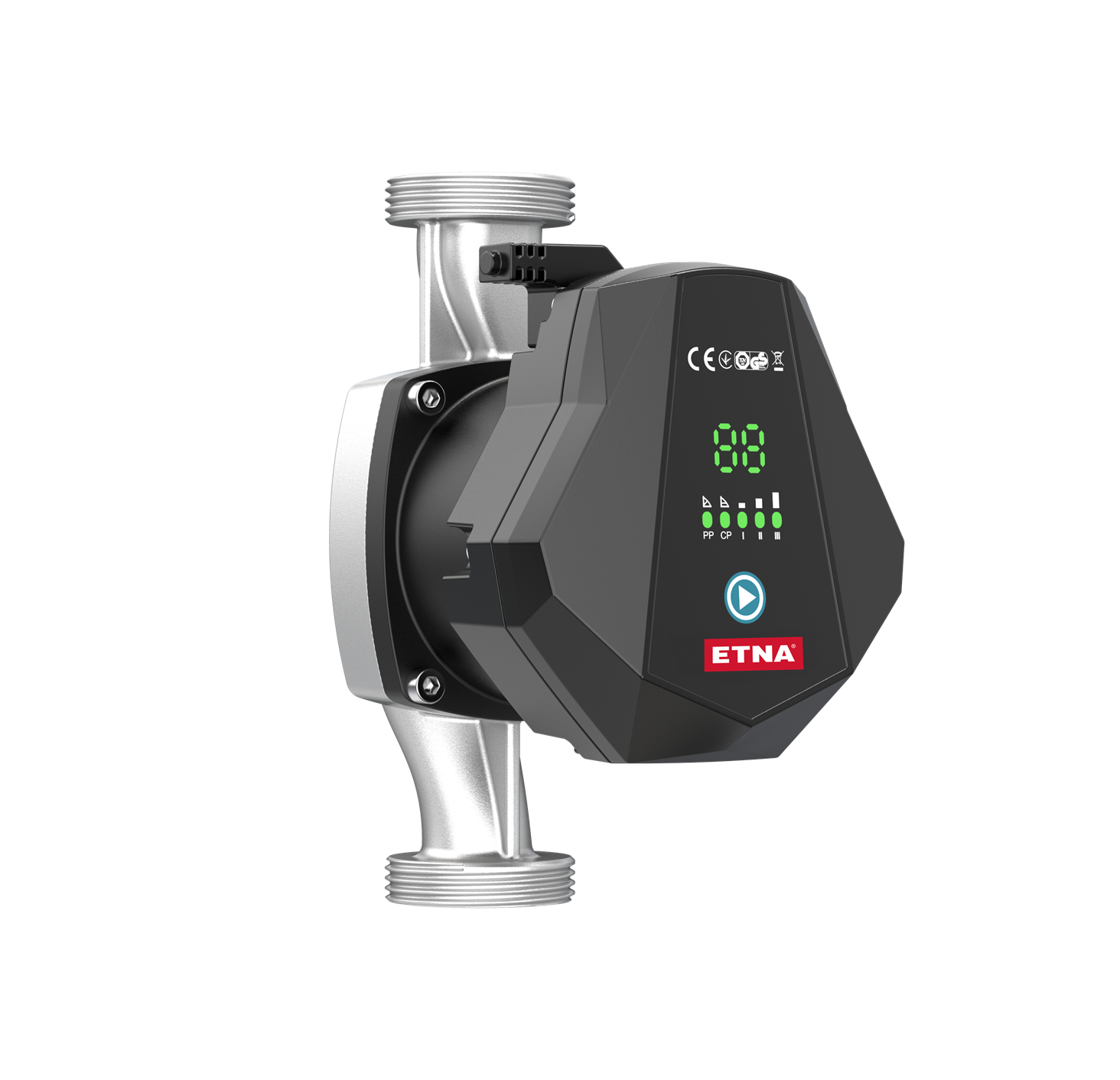

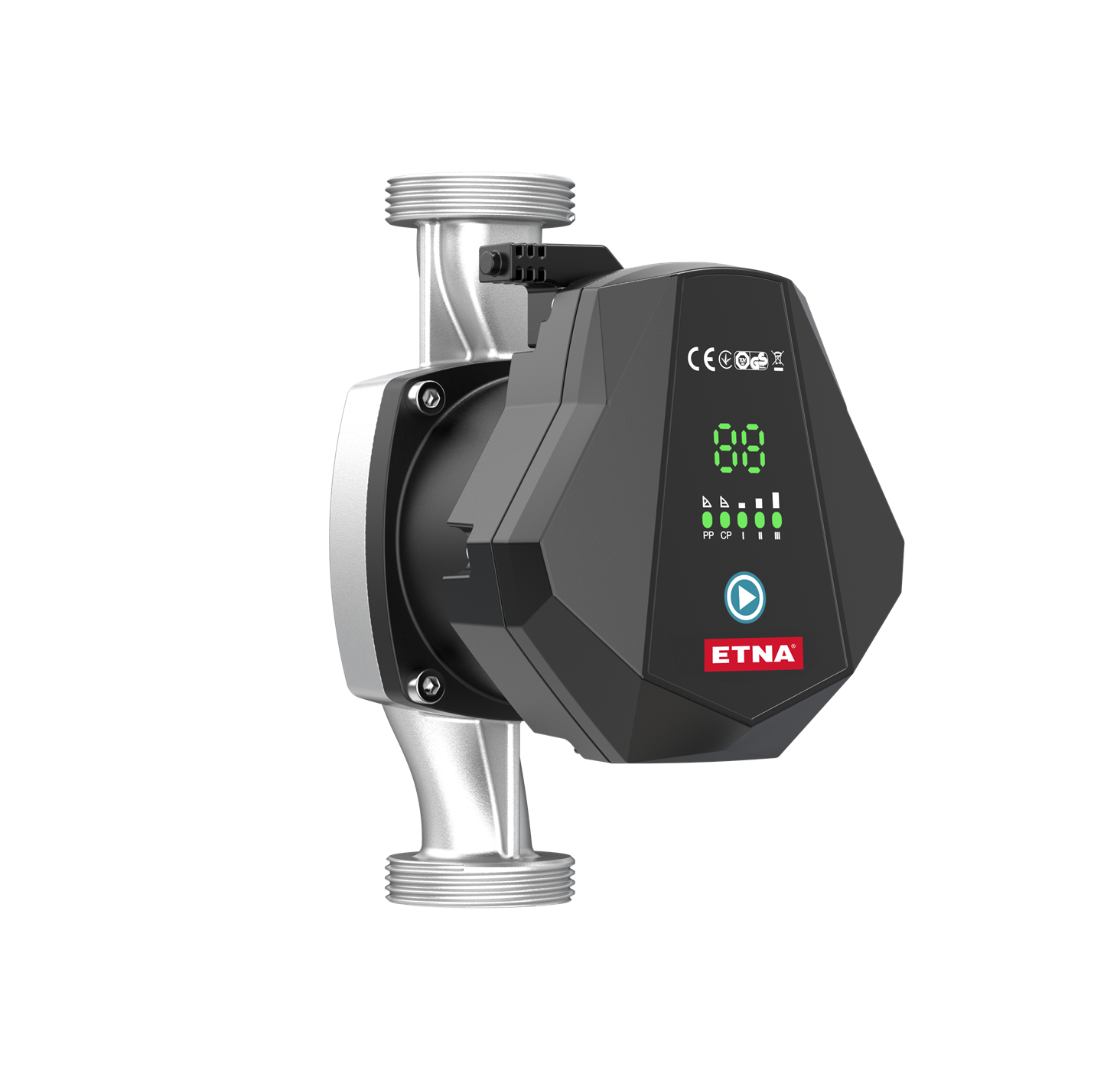

ETNA ECP 25-12-180H N, ısıtma sistemlerinde sıcak suyun sirkülasyonu için tasarlanmış yüksek verimli, elektronik kontrollü ve frekans konvertörlü sirkülasyon pompasıdır.
Paslanmaz pompa gövdesi, elektronik kontrol sistemi ve yüksek enerji verimliliği sayesinde konut ve ticari yapılardaki modern ısıtma tesisatlarında güvenilir sirkülasyon sağlar.
Elektronik kontrollü çalışma yapısıyla sistem ihtiyacına uygun verimli sirkülasyon sağlar.
Düşük işletme sesi sayesinde konut ve ticari yapılarda konforlu çalışma sağlar.
Elektronik kontrol yapısı modern ısıtma tesisatlarında kolay kullanım sağlar.
Paslanmaz pompa gövdesi ve dayanıklı iç bileşenleriyle uzun ömürlü yapı sunar.
Isıtma Sistemlerinde Verimli Sirkülasyon
ECP 25-12-180H N, temiz su kullanılan sıcak su sirkülasyon sistemlerinde kullanılmak üzere tasarlanmıştır.
Pompa seçimi, tesisatın ihtiyaç duyduğu debi ile toplam basınç kaybı dikkate alınarak yapılmalıdır.
Dayanıklı Malzeme Yapısı
ECP 25-12-180H N modelinde pompa gövdesi paslanmaz yapıdadır. Paslanmaz kılıf ve koruyucu kalkan AISI 304 malzemeden üretilmiştir.
Seramik rulman
Pirinç yatak burcu
Yüksek ısıya dayanıklı kompozit fan
| Pompa Gövdesi | Paslanmaz |
| Paslanmaz Kılıf | AISI 304 |
| Koruyucu Kalkan | AISI 304 |
| Fan (Çark) | Yüksek Isıya Dayanıklı Kompozit |
| Mil | Seramik |
| Rulman | Seramik |
| Yatak Burcu | Pirinç |
| Motor Gövdesi | Alüminyum |
| Conta | Silikajel EPDM |
| Kontrol Kutusu | Nylon + ABS |
ECP 25-12-180H N Performans Eğrisi
Pompanın çalışma noktası, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak aşağıdaki hidrolik performans eğrisi üzerinden değerlendirilmelidir.
Pompa ve Elektriksel Özellikler
Pompa Özellikleri
| Model | ECP 25-12-180H N |
| Maksimum Debi | 12,5 m³/h |
| Maksimum Basınç | 12 mSS |
| Rakorlar Arası Uzunluk | 180 mm |
| Akışkan | Temiz Su |
| Akışkan Sıcaklığı | -10°C / +110°C |
| Enerji Verimliliği | EEI ≤ 0,23 |
| Nominal Basınç | PN10 |
Elektriksel Özellikler
| Elektrik Besleme | 230 V Monofaze |
| Frekans | 50 / 60 Hz |
| Giriş Gücü | 18–350 W |
| Anma Akımı | 1,60 A |
| Koruma Sınıfı | IP44 |
| Gürültü Seviyesi | ≤ 45 dB(A) |
ECP 25-12-180H N Performans Değerleri
| Model | Gerilim | Frekans | Giriş Gücü | Akım | Maks. Debi | Maks. Basınç | Basınç Sınıfı |
|---|---|---|---|---|---|---|---|
| ECP 25-12-180H N | 230 V | 50 / 60 Hz | 18–350 W | 1,60 A | 12,5 m³/h | 12 mSS | PN10 |
ECP 25-12-180H N Teknik Ölçü Çizimi
ECP 25-12-180H N Pompa Ölçüleri
| G | L | L1 | B | B1 | H | H1 | Ağırlık |
|---|---|---|---|---|---|---|---|
| 1 1/2" | 149 mm | 111,5 mm | 110 mm | 180 mm | 116,5 mm | 52 mm | 2,06 kg |
ECP 25-12-180H N Model Kodunu Tanıyalım
Sirkülasyon Pompası Seçiminde Nelere Dikkat Edilmeli?
Sirkülasyon pompası seçiminde yalnızca bağlantı çapı veya mevcut pompanın motor gücü dikkate alınmamalıdır.
Doğru seçim için tesisatın ihtiyaç duyduğu debi ve toplam basınç kaybının birlikte değerlendirilmesi gerekir.
Uygulamada Dikkat Edilmesi Gerekenler
ETNA ECP 25-12-180H N
ETNA ECP 25-12-180H N Frekans Konvertörlü Paslanmaz Sirkülasyon Pompası
ETNA ECP 25-12-180H N frekans konvertörlü paslanmaz sirkülasyon pompası, ısıtma sistemlerindeki sıcak suyun enerji verimli şekilde sirküle edilmesi amacıyla geliştirilmiş elektronik kontrollü ıslak rotorlu sirkülasyon pompasıdır.
ECP 25-12-180H N modeli maksimum 12,5 m³/h debi ve 12 mSS basma yüksekliği kapasitesine sahiptir. Pompanın giriş gücü 18–350 W, anma akımı 1,60 A ve elektrik beslemesi 230 V monofazedir.
EEI ≤ 0,23 enerji verimlilik değeri, PN10 nominal basınç sınıfı, IP44 koruma sınıfı ve düşük işletme sesiyle modern ısıtma sistemlerinde enerji verimliliği ve kullanım konforu sunar.
Pompa gövdesi paslanmaz yapıdadır. Paslanmaz kılıf ve koruyucu kalkan AISI 304, mil ve rulman seramik, yatak burcu pirinç, motor gövdesi alüminyum ve fan yüksek ısıya dayanıklı kompozit malzemeden üretilmiştir.
180 mm rakorlar arası montaj uzunluğuna sahip ETNA ECP 25-12-180H N; konut, apartman, ticari bina, merkezi ısıtma ve uygun HVAC sirkülasyon uygulamalarında kullanılabilir.
