Yeni Nesil Sirkülasyon Teknolojisi

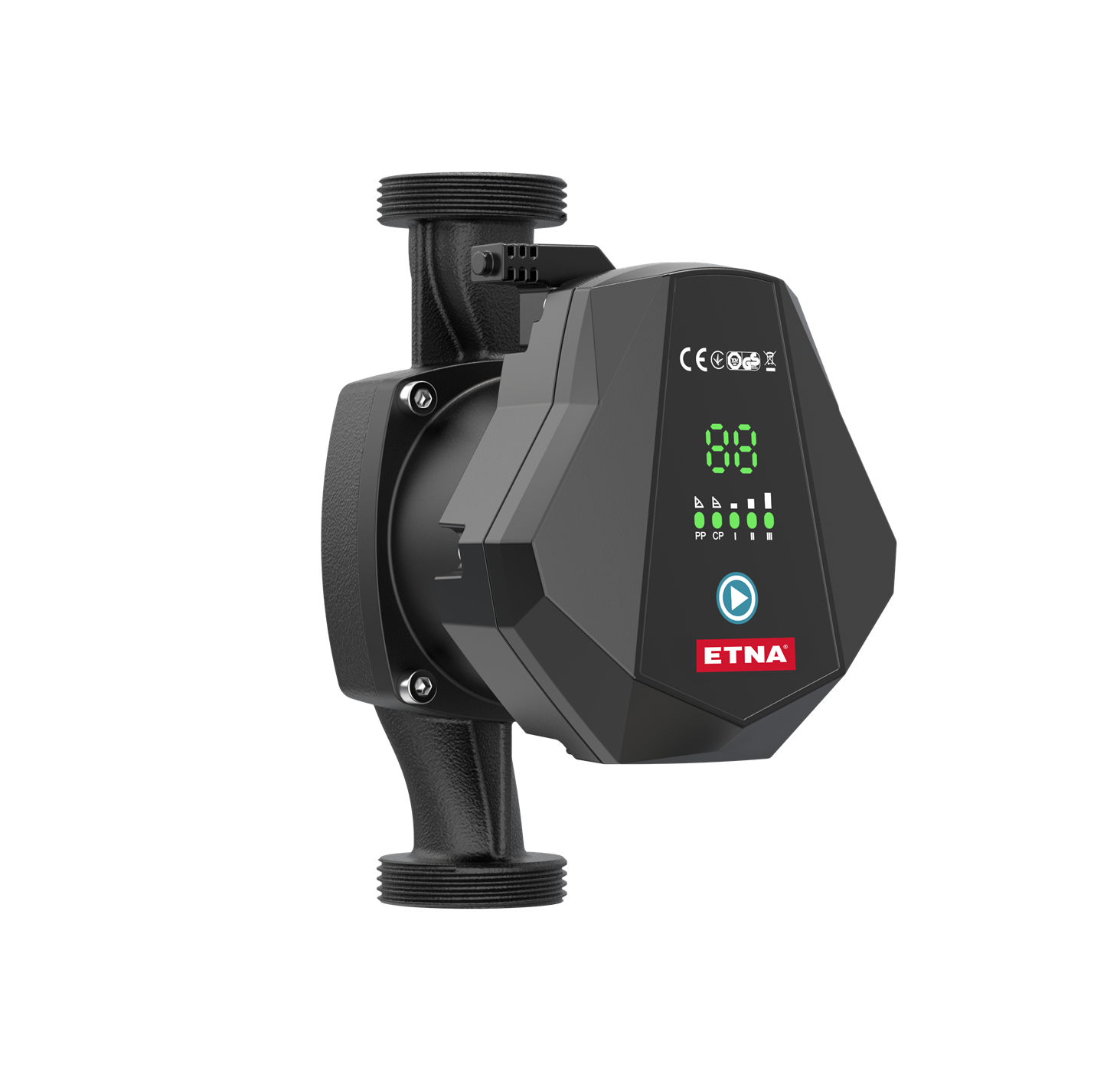

ETNA ECP 25-12-180H, ısıtma sistemlerindeki sıcak suyun sirküle edilmesi için geliştirilmiş frekans konvertörlü ve elektronik kontrollü ıslak rotorlu sirkülasyon pompasıdır.
Döküm pompa gövdesi, AISI 304 paslanmaz iç bileşenleri, elektronik kontrol sistemi ve yüksek enerji verimliliğiyle konut ve ticari yapılardaki modern ısıtma tesisatları için profesyonel bir sirkülasyon çözümü sunar.
Geleneksel üç hızlı sirkülatörlere göre daha düşük enerji tüketimi sağlayacak şekilde tasarlanmıştır.
≤45 dB(A) gürültü seviyesiyle ısıtma sistemlerinde yüksek işletme konforu sağlar.
Fabrika ayarları sayesinde çoğu standart uygulamada ilave ayar ihtiyacını azaltır.
Döküm pompa gövdesi ve dayanıklı iç bileşenlerle uzun ömürlü kullanım hedeflenmiştir.
Isıtma Sistemlerinde Verimli Sirkülasyon
ECP 25-12-180H, temiz su kullanılan sıcak su sirkülasyon sistemlerinde kullanılmak üzere tasarlanmıştır.
Pompa seçimi yapılırken tesisatın ihtiyaç duyduğu debi ile toplam basınç kaybının birlikte değerlendirilmesi gerekir.
Dayanıklı Malzeme Yapısı
ECP 25-12-180H modelinde pompa gövdesi döküm malzemeden üretilmiştir. Paslanmaz kılıf ve koruyucu kalkan ise AISI 304 paslanmaz çelik yapıdadır.
Seramik rulman
Pirinç yatak burcu
Yüksek ısıya dayanıklı kompozit fan
| Pompa Gövdesi | Döküm |
| Paslanmaz Kılıf | AISI 304 |
| Koruyucu Kalkan | AISI 304 |
| Fan (Çark) | Yüksek Isıya Dayanıklı Kompozit |
| Mil | Seramik |
| Rulman | Seramik |
| Yatak Burcu | Pirinç |
| Motor Gövdesi | Alüminyum |
| Conta | Silikajel EPDM |
| Kontrol Kutusu | Nylon + ABS |

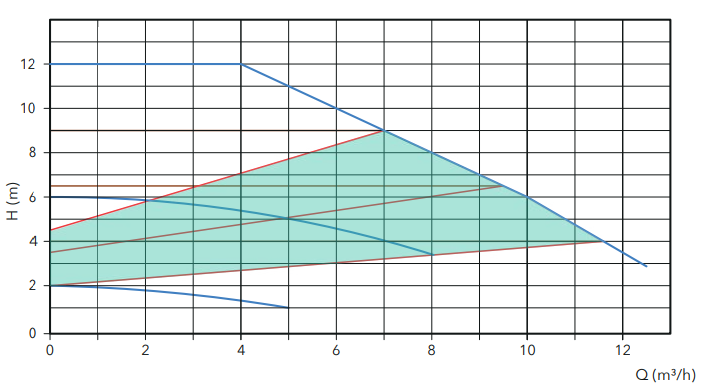

ECP 25-12-180H Performans Eğrisi
Pompanın çalışma noktası, tesisatın ihtiyaç duyduğu debi ve basma yüksekliği dikkate alınarak aşağıdaki hidrolik performans eğrisi üzerinden değerlendirilmelidir.
Pompa ve Elektriksel Özellikler
Pompa Özellikleri
| Model | ECP 25-12-180H |
| Maksimum Debi | 12,5 m³/h |
| Maksimum Basınç | 12 mSS |
| Rakorlar Arası Uzunluk | 180 mm |
| Akışkan | Temiz Su |
| Akışkan Sıcaklığı | -10°C / +110°C |
| Enerji Verimliliği | EEI ≤ 0,23 |
| Nominal Basınç | PN10 |
| Boru Bağlantısı | Dişli / G 1 1/4” - 1” |
Elektriksel Özellikler
| Elektrik Besleme | 230 V - 50 Hz Monofaze |
| Güç Frekansı | 50 / 60 Hz |
| Güç | 350 W |
| Giriş Gücü | 18–350 W |
| Anma Akımı | 1,60 A |
| Koruma Sınıfı | IP44 |
| Gürültü Seviyesi | ≤ 45 dB(A) |
ECP 25-12-180H Performans Değerleri
| Model | Gerilim | Frekans | Giriş Gücü | Akım | Maks. Debi | Maks. Basınç | Basınç Sınıfı |
|---|---|---|---|---|---|---|---|
| ECP 25-12-180H | 230 V | 50 / 60 Hz | 18–350 W | 1,60 A | 12,5 m³/h | 12 mSS | PN10 |

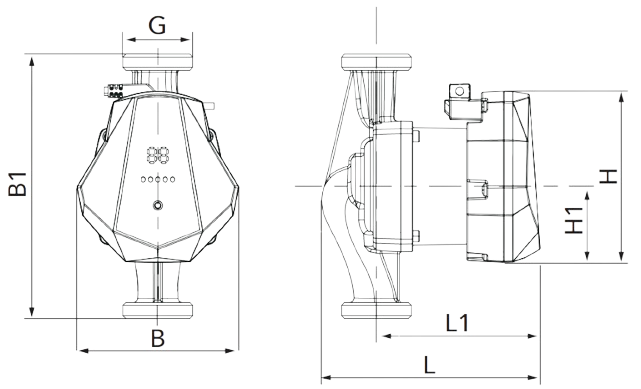

ECP 25-12-180H Teknik Ölçü Çizimi
ECP 25-12-180H Pompa Ölçüleri
| G | L | L1 | B | B1 | H | H1 | Ağırlık |
|---|---|---|---|---|---|---|---|
| 1 1/2" | 149 mm | 111,5 mm | 110 mm | 180 mm | 116,5 mm | 52 mm | 2,06 kg |
ECP 25-12-180H Model Kodunu Tanıyalım
ECP 25-12-180H Döküm Gövdeli Model
ECP 25-12 ailesinde gövde malzemesi uygulama ihtiyacına göre farklılık gösterebilir. Bu ürün döküm pompa gövdesine sahip ECP 25-12-180H modelidir.
ECP 25-12-180H
Paslanmaz Kılıf: AISI 304
Koruyucu Kalkan: AISI 304
Maks. Debi: 12,5 m³/h
Maks. Basınç: 12 mSS
ECP 25-12-180H N
Paslanmaz Kılıf: AISI 304
Koruyucu Kalkan: AISI 304
Maks. Debi: 12,5 m³/h
Maks. Basınç: 12 mSS
Sirkülasyon Pompası Seçiminde Nelere Dikkat Edilmeli?
Sirkülasyon pompası seçiminde yalnızca bağlantı çapı veya mevcut pompanın motor gücü dikkate alınmamalıdır.
Doğru seçim için tesisatın ihtiyaç duyduğu debi ve toplam basınç kaybı birlikte değerlendirilmelidir.
Uygulamada Dikkat Edilmesi Gerekenler
ETNA ECP 25-12-180H
ETNA ECP 25-12-180H Frekans Konvertörlü Sirkülasyon Pompası
ETNA ECP 25-12-180H frekans konvertörlü sirkülasyon pompası, ısıtma sistemlerindeki sıcak suyun enerji verimli şekilde sirküle edilmesi amacıyla geliştirilmiş elektronik kontrollü ıslak rotorlu sirkülasyon pompasıdır.
ECP 25-12-180H modeli maksimum 12,5 m³/h debi ve 12 mSS basma yüksekliği kapasitesine sahiptir. Pompanın giriş gücü 18–350 W, nominal akımı 1,60 A ve elektrik beslemesi 230 V - 50 Hz monofazedir.
EEI ≤ 0,23 enerji verimlilik değeri, PN10 nominal basınç sınıfı, IP44 koruma sınıfı ve ≤45 dB(A) gürültü seviyesiyle modern ısıtma sistemlerinde yüksek enerji verimliliği ve işletme konforu sunar.
Pompa gövdesi döküm malzemeden üretilmiştir. Paslanmaz kılıf ve koruyucu kalkan AISI 304, mil ve rulman seramik, yatak burcu pirinç, motor gövdesi alüminyum ve fan yüksek ısıya dayanıklı kompozit malzemedir.
180 mm rakorlar arası montaj uzunluğuna sahip ETNA ECP 25-12-180H; konut, apartman, ticari bina, merkezi ısıtma ve uygun HVAC sirkülasyon uygulamalarında kullanılabilir.
