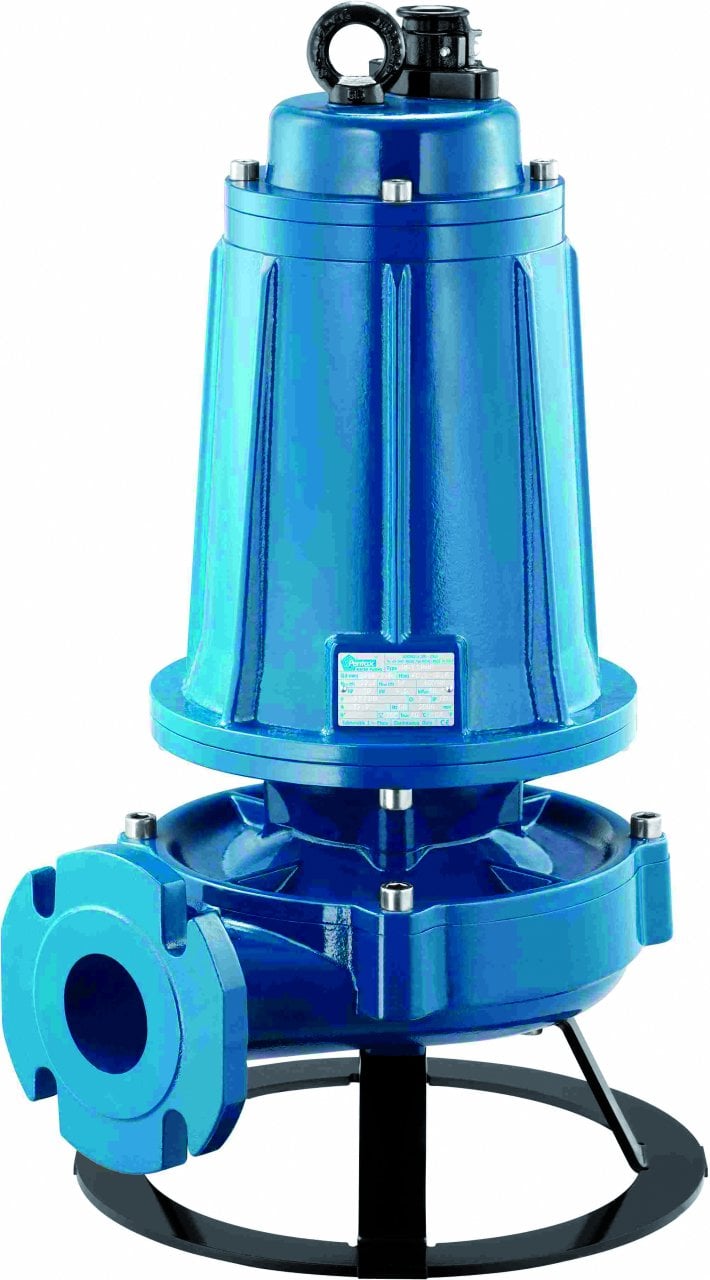

PENTAX DTRT 400 - Trifaze Parçalayıcı Bıçaklı Kirli Su ve Dalgıç Foseptik Pompası
PENTAX DTRT 400 - Trifaze Parçalayıcı Bıçaklı Kirli Su ve Dalgıç Foseptik Pompası, öğütücülü santrifüj drenaj pompa serisi; tekstil lifleri veya iplik içeren atıkların pompalanmasında parçalayıcı yapısından yararlanılır.
Malzeme Özellikleri
| Bileşen | Malzeme / Yapı |
|---|---|
| Pompa gövdesi | Dökme demir |
| Çark | Dökme demir |
| Mekanik salmastra | Yağ bariyerli çift salmastra; pompa tarafında silisyum karbür, motor tarafında seramik-grafit |
| Motor mili | AISI 304 paslanmaz çelik |
| Cıvatalar | A2 paslanmaz çelik |
| Ayak desteği | Galvanizli demir |
| Contalar | NBR kauçuk |
| Öğütücü | İşlenmiş paslanmaz çelik |
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Maksimum daldırma | 20 m |
| Sıvı sıcaklığı | 0–40 °C |
| Kablo | H07 RNF, 10 m |
| Motor | 2 kutuplu asenkron, 50 Hz |
| Yalıtım / Koruma | F / IP68 |
| Besleme | Trifaze 230/400 V, 50 Hz |
Kullanım Alanları
Kamusal ve endüstriyel atık su tahliyesi; model seçimi debi, basma yüksekliği ve atık su özelliklerine göre yapılır.
Performans Eğrisi ve Değerleri
| Model | Motor kW | Motor HP | Q=0 m³/h • H(m) | Q=3 m³/h • H(m) | Q=6 m³/h • H(m) | Q=9 m³/h • H(m) | Q=12 m³/h • H(m) | Q=15 m³/h • H(m) | Q=18 m³/h • H(m) |
|---|---|---|---|---|---|---|---|---|---|
| DTRT 400 | 3 | 4 | 33,5 | 31,8 | 30,1 | 28,5 | 26,4 | 24,4 | 21,6 |
| DTRT 550 | 4 | 5,5 | 38,6 | 36,9 | 35,3 | 33,9 | 32,1 | 30,1 | 27,6 |
| Model | Motor kW | Motor HP | Q=0 m³/h • H(m) | Q=3 m³/h • H(m) | Q=6 m³/h • H(m) | Q=9 m³/h • H(m) | Q=12 m³/h • H(m) | Q=15 m³/h • H(m) | Q=18 m³/h • H(m) | Q=21 m³/h • H(m) | Q=21,6 m³/h • H(m) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DTRT 750 | 5,5 | 7,5 | 47,8 | 46,2 | 44,5 | 42,7 | 40,8 | 38,9 | 36,1 | 26,7 | 11 |
| DTRT 1000 | 7,5 | 10 | 54,6 | 52,7 | 51 | 49,2 | 47,1 | 45,1 | 42,7 | 34 | 15 |
Q debiyi, H basma yüksekliğini ifade eder. Serinin model adları tabloda ayrı gösterilmiştir.
Teknik Çizim ve Ürün Boyutları
| Model | Ct | Ht | R | It | mt | Mt | DNm | Ağırlık |
|---|---|---|---|---|---|---|---|---|
| DTRT 400 | 595 | 112 | 160 | 190 | 265 | 550 | 50 | 58 |
| DTRT 550 | 595 | 112 | 160 | 190 | 265 | 550 | 50 | 66 |
| DTRT 750 | 680 | 160 | 180 | 250 | 280 | 630 | 65 | 94 |
| DTRT 1000 | 680 | 160 | 180 | 250 | 280 | 630 | 65 | 97 |
Doğrusal ölçüler mm, ağırlık kg cinsindendir.
PENTAX DTRT 400 - Trifaze Parçalayıcı Bıçaklı Kirli Su ve Dalgıç Foseptik Pompası — Ürün Özeti
PENTAX DTRT 400 - Trifaze Parçalayıcı Bıçaklı Kirli Su ve Dalgıç Foseptik Pompası, öğütücülü santrifüj drenaj pompa serisi; tekstil lifleri veya iplik içeren atıkların pompalanmasında parçalayıcı yapısından yararlanılır. Kamusal ve endüstriyel atık su tahliyesi; model seçimi debi, basma yüksekliği ve atık su özelliklerine göre yapılır.
