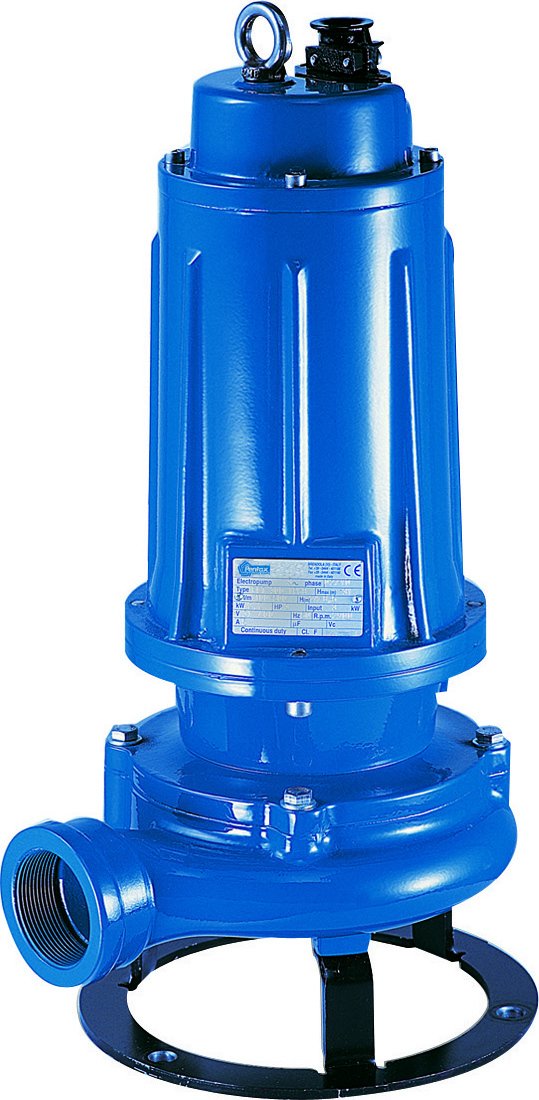

PENTAX DTRT 150 - Trifaze Parçalayıcı Bıçaklı Kirli Su ve Dalgıç Foseptik Pompası
PENTAX DTRT 150 - Trifaze Parçalayıcı Bıçaklı Kirli Su ve Dalgıç Foseptik Pompası, öğütücülü santrifüj drenaj pompaları; askıda katı madde ve lif içeren atık suların tahliyesi için geliştirilmiştir.
Malzeme Özellikleri
| Bileşen | Malzeme / Yapı |
|---|---|
| Pompa gövdesi | Dökme demir |
| Çark | Dökme demir |
| Mekanik salmastra | Yağ bariyerli çift salmastra; pompa tarafında silisyum karbür, motor tarafında seramik-grafit |
| Motor mili | AISI 304 paslanmaz çelik |
| Cıvatalar | A2 paslanmaz çelik |
| Ayak desteği | Galvanizli demir |
| Contalar | NBR kauçuk |
| Öğütücü | İşlenmiş paslanmaz çelik |
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Maksimum daldırma | 20 m |
| Sıvı sıcaklığı | 0–40 °C |
| Kablo | H07 RNF, 10 m |
| Motor | 2 kutuplu asenkron, 50 Hz |
| Yalıtım / Koruma | F / IP68 |
| Besleme | Seriye göre 1~ 230 V veya 3~ 230/400 V, 50 Hz |
Kullanım Alanları
Kamusal ve endüstriyel atık su tahliyesi; model seçimi debi, basma yüksekliği ve atık su özelliklerine göre yapılır.
Performans Eğrisi ve Değerleri
| Model | Motor kW | Motor HP | Q=0 m³/h • H(m) | Q=3 m³/h • H(m) | Q=6 m³/h • H(m) | Q=9 m³/h • H(m) | Q=12 m³/h • H(m) | Q=15 m³/h • H(m) | Q=18 m³/h • H(m) |
|---|---|---|---|---|---|---|---|---|---|
| DTR 150 / DTRT 150 | 1,1 | 1,5 | 19,4 | 18,5 | 17,3 | 16 | 14,2 | 12,3 | 9,9 |
| DTR 200 / DTRT 200 | 1,5 | 2 | 22,1 | 21,3 | 20,3 | 19,1 | 17,7 | 16 | 13,4 |
| DTRT 300 | 2,2 | 3 | 26,1 | 25,2 | 24,3 | 23,3 | 22 | 20,3 | 18,2 |
Q debiyi, H basma yüksekliğini ifade eder. Serinin model adları tabloda ayrı gösterilmiştir.
Teknik Çizim ve Ürün Boyutları
| Model | Ct | Ht | R | It | mt | Mt | DNm | Ağırlık |
|---|---|---|---|---|---|---|---|---|
| DTR 150 / DTRT 150 | 513 | 102 | 117 | 174 | 205 | 475 | 2″ G | 35 |
| DTR 200 / DTRT 200 | 513 | 102 | 117 | 174 | 205 | 475 | 2″ G | 36 |
| DTRT 300 | 513 | 102 | 117 | 174 | 205 | 475 | 2″ G | 37 |
Doğrusal ölçüler mm, ağırlık kg cinsindendir.
PENTAX DTRT 150 - Trifaze Parçalayıcı Bıçaklı Kirli Su ve Dalgıç Foseptik Pompası — Ürün Özeti
PENTAX DTRT 150 - Trifaze Parçalayıcı Bıçaklı Kirli Su ve Dalgıç Foseptik Pompası, öğütücülü santrifüj drenaj pompaları; askıda katı madde ve lif içeren atık suların tahliyesi için geliştirilmiştir. Kamusal ve endüstriyel atık su tahliyesi; model seçimi debi, basma yüksekliği ve atık su özelliklerine göre yapılır.
