PENTAX DTR 101/G
Monofaze Parçalayıcı Bıçaklı Dalgıç Pompa

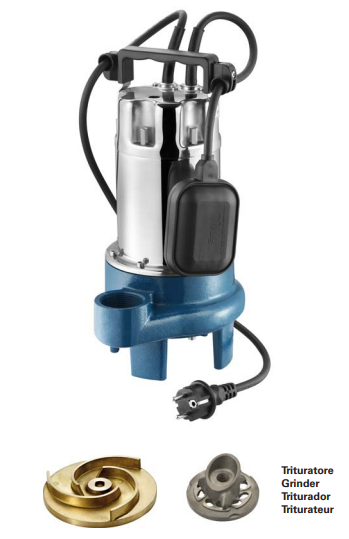

PENTAX DTR 101/G, parçalayıcı bıçaklı yapısı ve şamandıra anahtarı ile atık su tahliye uygulamalarına yönelik monofaze dalgıç pompadır. İşlenmiş paslanmaz çelik öğütücü, pik pompa gövdesi ve yağ bariyerli çift mekanik salmastra yapısını bir araya getirir.
Malzeme Özellikleri
| Bileşen | Malzeme / Yapı |
|---|---|
| Pompa gövdesi | Pik döküm |
| Çark | Pirinç |
| Mekanik salmastra | Yağ bariyerli çift conta; pompa tarafında silisyum karbür, motor tarafında sızdırmazlık halkası |
| Motor mili | AISI 430 |
| Öğütücü | İşlenmiş paslanmaz çelik |
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Motor | 2 kutuplu asenkron, monofaze 230 V – 50 Hz; termal korumalı |
| Yalıtım sınıfı | F |
| Koruma derecesi | IP68 |
| Maksimum daldırma derinliği | 5 m |
| Sıvı sıcaklığı | 0–40 °C |
| Kablo | H07 RNF, 10 m |
| Kontrol | Şamandıra anahtarı |
Kullanım Alanları
Parçalayıcı bıçaklı dalgıç pompa gerektiren atık su toplama ve tahliye uygulamalarında kullanılır. Seçim yapılırken debi, basma yüksekliği ve tesisat koşulları performans eğrisi ile birlikte değerlendirilmelidir.
Performans Eğrisi
Teknik Çizim ve Ürün Boyutları
| Model | B | C | D | E | H2 | Mt | DNM | I | L | M | Ağırlık |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DTR 101 | 105 | 359 | 218,5 | 70 | 104,5 | 313 | 1½″ G | 260 | 185 | 450 | 16,5 kg |
Çizimdeki doğrusal ölçüler mm cinsindendir.
PENTAX DTR 101/G — Ürün Özeti
PENTAX DTR 101/G monofaze parçalayıcı bıçaklı dalgıç pompa; AISI 430 motor mili, paslanmaz çelik öğütücü, pirinç çark ve IP68 koruma derecesi ile atık su tahliye sistemleri için sunulur. Şamandıra anahtarlı modelin 10 m H07 RNF kablosu, maksimum 5 m daldırma derinliği ve 1½″ G çıkış bağlantısı bulunur. Model seçimi teknik çizim ve performans eğrisi üzerinden yapılmalıdır.
