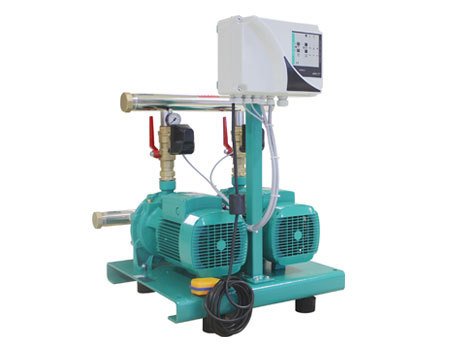

COE2-WP107 - Yatay Milli İki Pompalı Hidrofor
Wilo COE2-WP serisi, iki adet yatay milli monoblok santrifüj pompadan oluşan paket hidrofor sistemleridir. Bireysel konutlar, apartmanlar ve toplu konutlarda kullanım suyunun basınçlandırılması için otomatik kontrol paneli ve tesisat ekipmanlarıyla birlikte kullanılır.
Malzeme Özellikleri
| Çark | Pirinç |
| Gövde | Döküm (GG25) |
| Mil | Paslanmaz çelik (AISI430F) |
| Mekanik salmastra | Seramik / karbon / NBR |
Teknik Bilgiler
| Maksimum akışkan sıcaklığı | 60 °C |
| Şebeke bağlantısı | 3~400 V, 50 Hz |
| Koruma sınıfı | IP44 |
| Yalıtım sınıfı | F |
| Maksimum çalışma basıncı | 16 bar |
| Pompa sayısı | 2 |
Kullanım Alanları
- Bireysel ve toplu konutlarda kullanım suyu basınçlandırma
- Apartmanlar
- Yangın söndürme sistemleri
Özellikler ve Ürün Avantajları
- İki kademeli, yatay tip monoblok pompalı paket hidrofor.
- Rotasyonlu çalışma.
- Paslanmaz çelik kollektör.
- Titreşimi azaltan kauçuk ayaklar.
- Değişen tüketim ihtiyacına göre pompaların otomatik devreye alınması.
Teslimat Kapsamı
- 2 adet WP pompa
- ATD kontrol paneli
- 2 adet basınç şalteri
- 1 adet seviye flatörü
Performans Eğrisi
Seri Modelleri ve Teknik Değerler
| Model | Motor Gücü P2 (kW) | Bağlantı Çapı |
|---|---|---|
| COE2-WP101 | 2 × 1,5 | 2″ / 1½″ |
| COE2-WP102 | 2 × 2,2 | 2″ / 1½″ |
| COE2-WP103 | 2 × 3 | 2″ / 2″ |
| COE2-WP104 | 2 × 4 | 2″ / 2″ |
| COE2-WP105 | 2 × 5,5 | 2″ / 2″ |
| COE2-WP107 | 2 × 7,5 | 2″ / 2″ |
| COE2-WP204 | 2 × 4 | 3″ / 2½″ |
| COE2-WP205 | 2 × 5,5 | 3″ / 2½″ |
| COE2-WP207 | 2 × 7,5 | 3″ / 2½″ |
Daha yüksek akışkan sıcaklığı talepleri için teknik uygunluk kontrol edilmelidir. Hidrofor seçimi tesisatın gerçek Q–H çalışma noktasına göre yapılmalıdır.
Teknik Çizim ve Ürün Boyutları
Daha yüksek akışkan sıcaklığı talepleri için teknik uygunluk kontrol edilmelidir. Hidrofor seçimi tesisatın gerçek Q–H çalışma noktasına göre yapılmalıdır.
Ürün Boyutları
| Model | A (mm) | B (mm) | C (mm) | L (mm) | H1 (mm) | H2 (mm) | H (mm) |
|---|---|---|---|---|---|---|---|
| COE2-WP101 | 275 | 220 | 375 | 600 | 585 | 378 | 916 |
| COE2-WP102 | 275 | 220 | 375 | 600 | 585 | 378 | 916 |
| COE2-WP103 | 328 | 153 | 600 | 640 | 705 | 442 | 944 |
| COE2-WP104 | 328 | 153 | 600 | 640 | 705 | 442 | 944 |
| COE2-WP105 | 328 | 153 | 600 | 640 | 705 | 442 | 944 |
| COE2-WP107 | 328 | 153 | 600 | 640 | 705 | 442 | 944 |
| COE2-WP204 | 380 | 246 | 600 | 680 | 797 | 533 | 1036 |
| COE2-WP205 | 380 | 246 | 600 | 680 | 797 | 533 | 1036 |
| COE2-WP207 | 380 | 246 | 600 | 680 | 797 | 533 | 1036 |
Wilo COE2-WP Serisi – Ürün Grubu Özeti
Wilo COE2-WP serisi, iki adet yatay milli monoblok santrifüj pompadan oluşan paket hidrofor sistemleridir. Bireysel konutlar, apartmanlar ve toplu konutlarda kullanım suyunun basınçlandırılması için otomatik kontrol paneli ve tesisat ekipmanlarıyla birlikte kullanılır.
COE2-WP107 - Yatay Milli İki Pompalı Hidrofor modeli için seçim yapılırken tesisatın debi ve basma yüksekliği ihtiyacı, bağlantı ölçüsü, elektrik beslemesi ve işletme koşulları birlikte değerlendirilmelidir. Seriye ait malzeme özellikleri, kontrol işlevleri ve model değerleri yukarıdaki bölümlerde verilmiştir.
