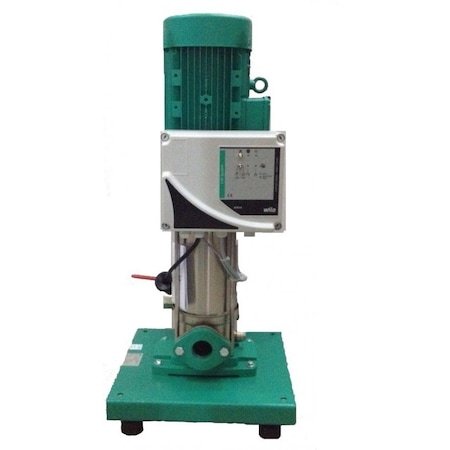

Wilo Initial COE-1 MSV SerisiTek pompalı dik milli hidrofor
Wilo Initial COE-1 MSV, bireysel ve toplu konutlarla apartmanların kullanım suyu basınçlandırması için tek pompalı dik milli hidrofor serisidir. MSV pompa, ATD kontrol paneli, basınç şalteri ve seviye flatörüyle birlikte paket sistem olarak sunulur. Titreşimi azaltan kauçuk ayaklar montaj grubunun parçasıdır.
Genel Özellikler
Koruma / Yalıtım sınıfı F
Motor koruma sınıfı IP55
Mil Paslanmaz çelik (AISI 304)
Mekanik Salmastra Silikon/Silikon
ATD panel
1x Basınç şalteri
Performans Eğrisi
Performans Değerleri
| Model | Kolay Seçim | Nominal Güç-P2 (kW) | Nominal Güç-P2 (HP) | Nominal Akım (A) | Pompa Adedi |
|---|---|---|---|---|---|
| COE1-MSV 406 | 6 Kat - 29 Daire | 1x1,85 | 1x2,5 | 1x10 | 1 |
| COE1-MSV 408 | 9 Kat - 29 Daire | 1x2,2 | 1x3 | 1x12 | 1 |
| COE1-MSV 410 | 14 Kat - 29 Daire | 1x3 | 1x4 | 1x6,6 | 1 |
Teknik Ölçü Çizimi
Boyutlar
| Model | Bağlantı Ölçüleri DNA | Bağlantı Ölçüleri DNM | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | H1 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| COE1-MSV406 M | 11/4" | 1" | 350 | 300 | 86,5 | 127,5 | 174 | 255,3 | 813 | 640 |
| COE1-MSV408 M | 11/4" | 1" | 350 | 300 | 86,5 | 127,5 | 174 | 255,3 | 842 | 669 |
| COE1-MSV410 M | 11/4" | 1" | 350 | 300 | 86,5 | 127,5 | 174 | 255,3 | 900 | 727 |
Wilo Initial COE-1 MSV Model Seçenekleri
Doğru Ürün Seçimi İçin Teknik Destek
Wilo Initial COE-1 MSV tek pompalı dik milli hidrofor seçiminde ihtiyaç duyulan debi, basma yüksekliği, akışkan özellikleri, tesisat kayıpları, elektrik beslemesi ve montaj ölçüleri birlikte değerlendirilmelidir. Uygun modelin belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
Wilo Initial COE-1 MSV Tek pompalı dik milli hidrofor

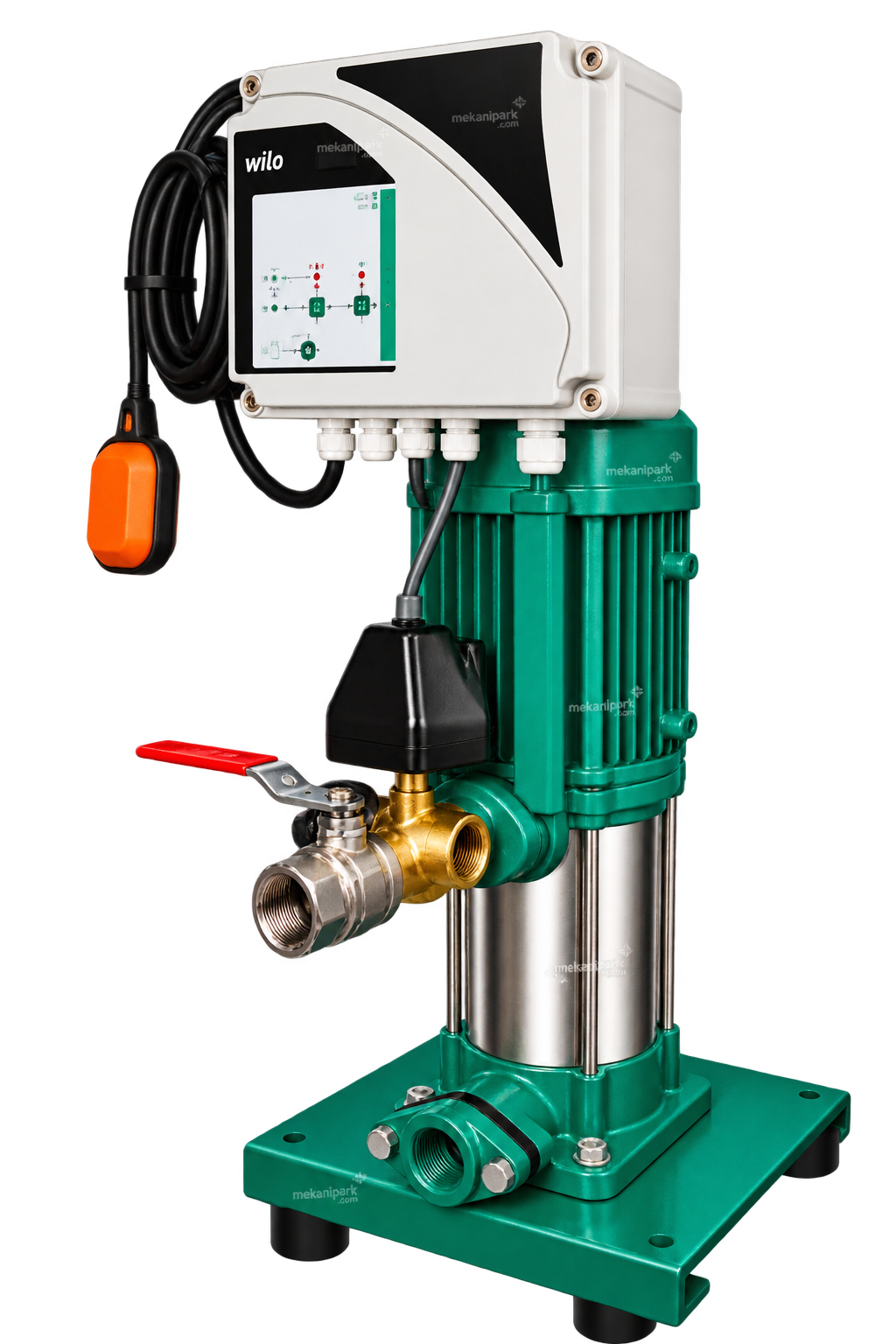

COE-1 MSV 406, 408 ve 410 modelleri, tek pompalı dik milli hidrofor grubunu oluşturur. Noryl çark, AISI 304 paslanmaz çelik gövde ve mil, silikon/silikon salmastra ve NBR conta kullanılır. Maksimum akışkan sıcaklığı +35 °C, motor koruma sınıfı IP55 ve yalıtım sınıfı F olarak belirtilmiştir. Model seçimi debi, basma yüksekliği ve elektrik bağlantısı ihtiyacına göre yapılır. Bu sayfadaki ürün: COE1-MSV 408 (9Kat-29Daire) Tek Pompalı Dik Milli Çok Kademeli Hıdrofor. Seri tablosunda birden fazla model yer aldığında seçim ve montaj için bu modele ait satır esas alınır. Performans eğrileri, bağlantı ölçüleri ve teslimat kapsamı ilgili bölümlerde birlikte sunulmuştur.
