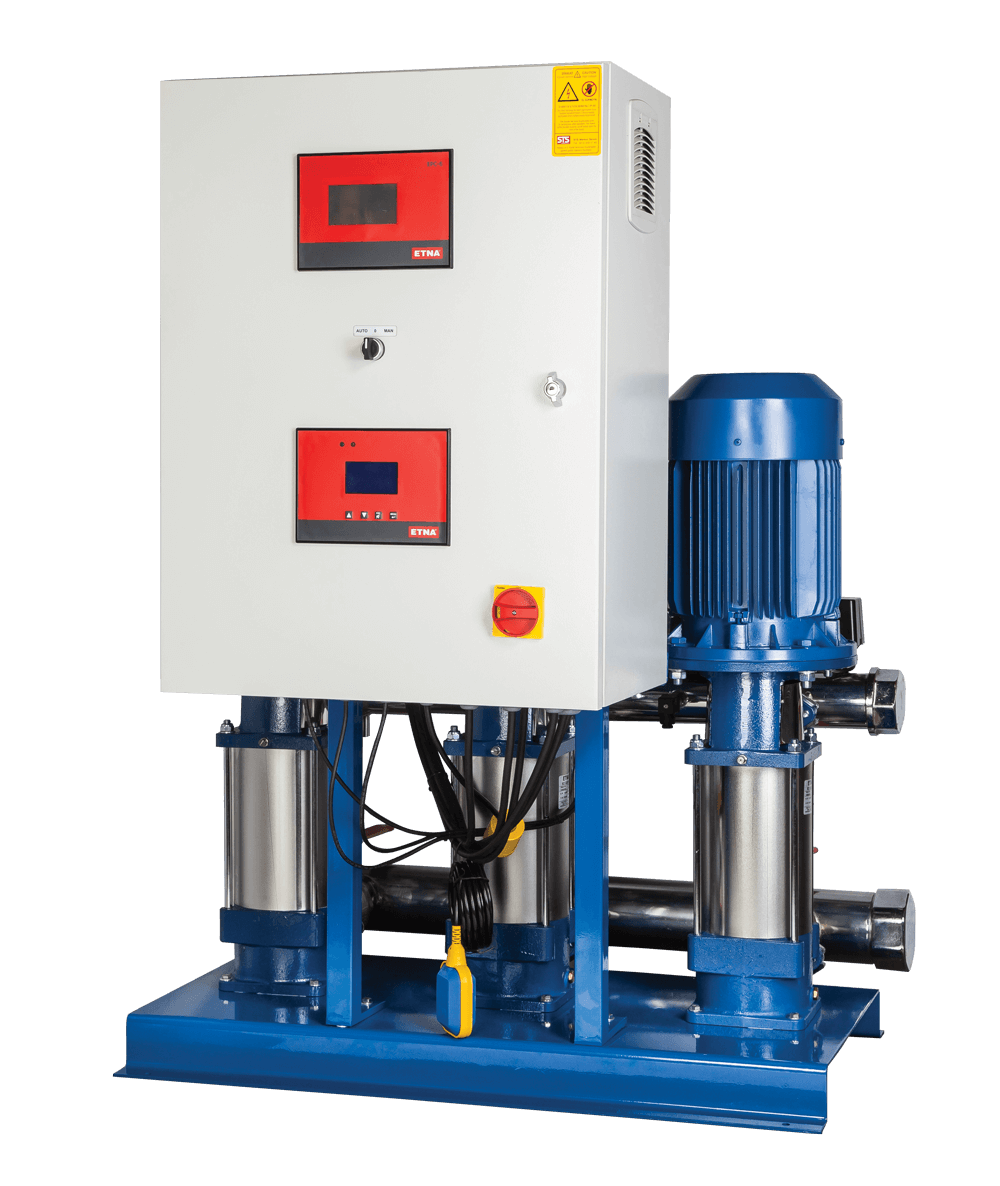

ETNA 3 PFK KO 25 Üç Pompalı Frekans Kontrollü Hidrofor Serisi
ETNA 3 PFK KO 25 serisi, yüksek debi ve basınç ihtiyacı bulunan yapılarda suyun kontrollü ve enerji verimli şekilde basınçlandırılması amacıyla tasarlanmıştır. Tek frekans invertörü ile üç pompanın kontrol edildiği sistem; eş yaşlanma ve sıralı çalışma özelliğiyle pompaların çalışma sürelerinin dengelenmesine yardımcı olur. Basınç transmitteri ve PID kontrol sayesinde sistem, tesisattaki anlık su ihtiyacına göre çalışır.
Genel Özellikler
Frekans Kontrol ve Otomasyon Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Santrifüj Pompa |
| Frekans Kontrolü | Tek Frekans İnvertörü ile Çok Pompa Kontrolü |
| Kontrol Algoritması | PID Kontrol |
| Kontrol Ekranı | 4,3" Dokunmatik Ekranlı PLC |
| Otomatik Mod | Basınç Transmitteri ile Çalışma |
| Manuel Mod | Basınç Şalterine Bağlı Çalışma |
| Pompa Yönetimi | Eş Yaşlanma ve Sıralı Çalışma |
| Bina Otomasyonu | Modbus RS485 + Kuru Kontaklar |
| Susuz Çalışma Koruması | Düşük Akım + 5 m Seviye Flatörü + Düşük Basınç |

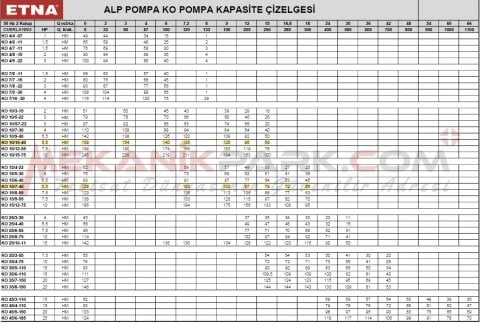

Hidrolik Performans Eğrileri
3 PFK KO 25 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×18 m³/h | 3×24 m³/h | 3×30 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| 3 PFK KO 25/3-30 | 3×4 HP | 3×3 kW | 3×6,2 A | 33 mSS | 24 mSS | 11 mSS | 200 L / PN10 |
| 3 PFK KO 25/4-40 | 3×5,5 HP | 3×4 kW | 3×8 A | 45 mSS | 35 mSS | 18 mSS | 300 L / PN10 |
| 3 PFK KO 25/6-55 | 3×7,5 HP | 3×5,5 kW | 3×10,9 A | 66 mSS | 52 mSS | 31 mSS | 300 L / PN10 |
| 3 PFK KO 25/8-75 | 3×10 HP | 3×7,5 kW | 3×14,1 A | 92 mSS | 71 mSS | 41 mSS | 500 L / PN16 |
| 3 PFK KO 25/10-110 | 3×15 HP | 3×11 kW | 3×18,5 A | 115 mSS | 90 mSS | 50 mSS | 750 L / PN16 |
Teknik Ölçü Çizimi
3 PFK KO 25 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 3 PFK KO 25/3-30 | 3" | 2½" | 800 | 560 | 393 | 165 | 1310 |
| 3 PFK KO 25/4-40 | 3" | 2½" | 800 | 560 | 457 | 165 | 1310 |
| 3 PFK KO 25/6-55 | 3" | 2½" | 800 | 560 | 572 | 165 | 1310 |
| 3 PFK KO 25/8-75 | 3" | 2½" | 800 | 560 | 686 | 165 | 1310 |
| 3 PFK KO 25/10-110 | 3" | 2½" | 480 | 750 | 830 | 195 | 1435 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
3 PFK KO 25 Serisi Model Seçenekleri
İhtiyaç duyulan debi, basınç ve tesisat çalışma koşullarına göre uygun 3 PFK KO 25 modeli seçilebilir.

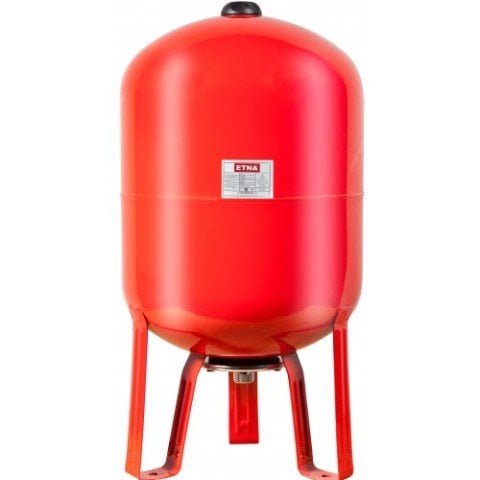

200 L / PN10
300 L / PN10
300 L / PN10
500 L / PN16
750 L / PN16
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrollü frekans panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler ayrı ayrı değil, set halinde teslim edilmektedir.
- KO serisi hidroforlarda hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- Tavsiye edilen tank hacmi ve basınç sınıfı seçilen modele göre belirlenmelidir.
- 3 PFK KO 25 serisinde tavsiye edilen tanklar 200 L PN10 ile 750 L PN16 arasında değişmektedir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Garanti kapsamı için ilk çalıştırmanın ETNA Yetkili Servisi tarafından yapılması gerekmektedir.
- Devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışındadır.
3 PFK KO 25 Hidrofor Seçimi İçin Mühendislik Desteği
Hidrofor seçiminde eş zamanlı su ihtiyacı, gerekli debi, statik yükseklik, tesisat basınç kayıpları, istenen kullanım basıncı ve bina kullanım karakteristiği birlikte değerlendirilmelidir. Projenize uygun ETNA 3 PFK KO 25 modelinin, çalışma basıncının, genleşme tankının ve yardımcı ekipmanların belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 3 PFK KO 25 Üç Pompalı Frekans Konvertörlü Hidroforlar
ETNA 3 PFK KO 25 serisi üç pompalı frekans konvertörlü hidroforlar; yüksek basınç ve debi ihtiyacı bulunan konut, hastane, okul, AVM ve endüstriyel proseslerde su basınçlandırma amacıyla geliştirilmiş enerji tasarruflu hidrofor sistemleridir. 3 PFK KO 25 ürün grubu; 3 PFK KO 25/3-30, 3 PFK KO 25/4-40, 3 PFK KO 25/6-55, 3 PFK KO 25/8-75 ve 3 PFK KO 25/10-110 olmak üzere beş farklı modelden oluşmaktadır. Serinin motor güçleri 3×4 HP / 3×3 kW ile 3×15 HP / 3×11 kW arasında değişmektedir. Farklı pompa kademe ve motor gücü seçenekleri sayesinde tesisatın ihtiyaç duyduğu debi ve basınç değerlerine uygun model seçimi yapılabilir. Tüm 3 PFK KO 25 modellerinde 3" emiş ve 2½" basma bağlantısı bulunmaktadır. Tavsiye edilen hidrofor genleşme tankı modele göre 200 L PN10, 300 L PN10, 500 L PN16 ve 750 L PN16 seçeneklerinden oluşmaktadır. ETNA 3 PFK KO serisinin merkezi kumanda panosunda bulunan tek frekans invertörü ile çoklu pompa kontrolü gerçekleştirilir. 4,3" dokunmatik ekranlı PLC ve PID kontrol sayesinde sistem değişken su ihtiyacına göre optimum çalışma sağlar. Eş yaşlanma ve sıralı çalışma özelliği pompa çalışma sürelerinin dengelenmesine yardımcı olur. Otomatik modda basınç transmitteri, manuel modda ise basınç şalteri üzerinden çalışma sağlanır. Düşük akım koruması, 5 metre seviye flatörü ve düşük basınç koruması sayesinde susuz çalışmaya karşı üç aşamalı koruma sağlanır. Modbus RS485 ve kuru kontaklar üzerinden çalışma verileri bina yönetim sistemine ayrı ayrı aktarılabilir. ETNA 3 PFK KO 25; üç pompalı frekans kontrollü hidrofor, üç pompalı frekans konvertörlü hidrofor, dik milli hidrofor, sabit basınç hidroforu, enerji tasarruflu hidrofor, PLC kontrollü hidrofor, BMS uyumlu hidrofor ve ETNA hidrofor uygulamalarında profesyonel basınçlandırma çözümü sunar.
