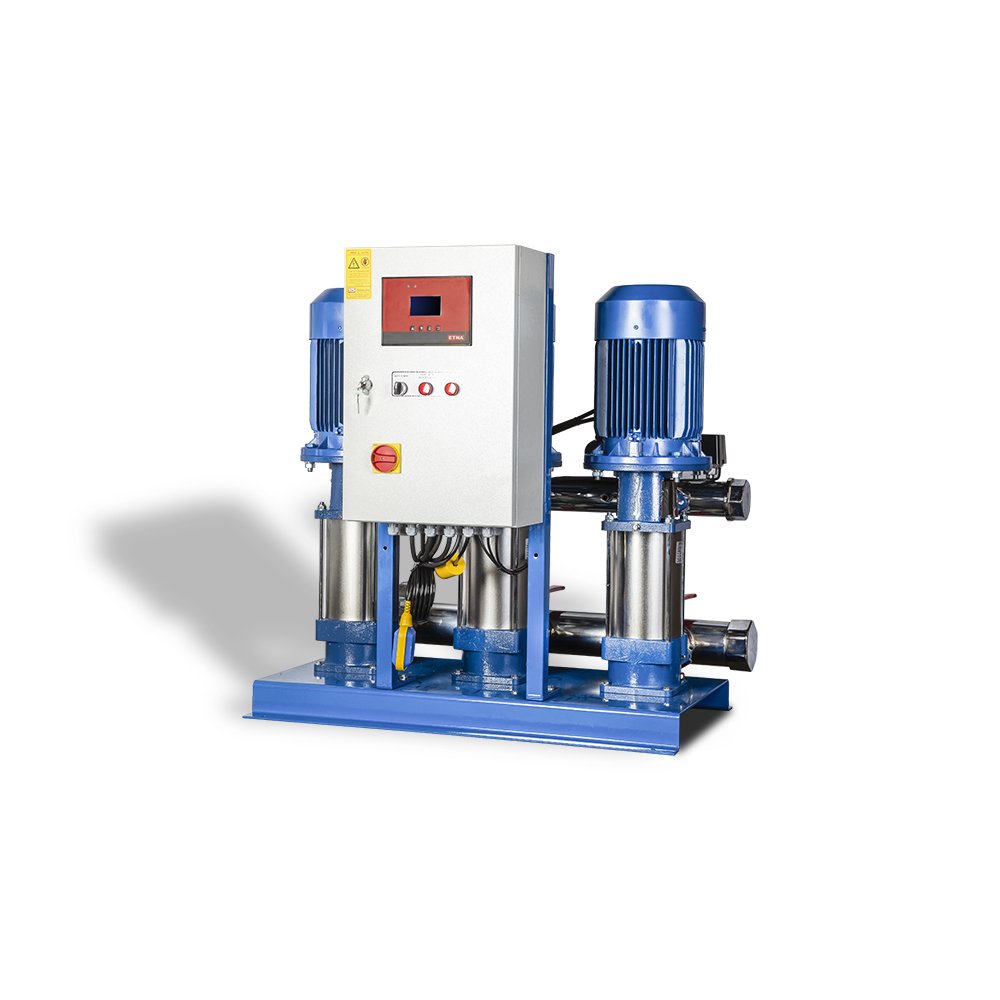

ETNA 3 KO 35 Üç Pompalı Hidrofor Serisi
ETNA 3 KO 35 serisi hidroforlar, üç adet dik milli çok kademeli santrifüj pompanın ortak şase, emiş ve basma kollektörleri üzerinde çalıştığı profesyonel kullanma suyu basınçlandırma sistemleridir. Seride 3 KO 35/3-55 modelinden 3 KO 35/8-150 modeline kadar 6 farklı seçenek bulunmaktadır. Farklı motor gücü ve pompa kademeleri sayesinde projenin ihtiyaç duyduğu debi ve basınç değerine uygun model seçilebilir.
Genel Özellikler
Pompa ve Kontrol Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Çalışma Tipi | Sabit Devirli / Kademeli Çalışma |
| Kontrol | Elektronik Üç Pompa Kontrol Paneli |
| Pompa Sıralaması | Sıralı Çalışma / Eş Yaşlanma |
| Basınç Kontrolü | 3 Adet Basınç Şalteri |
| Susuz Çalışma Koruması | Düşük Akım Koruması + 5 m Seviye Flatörü |
| Geri Tepme Ventili | Yaylı Tip Sessiz Paslanmaz |
| Şase | Lastik Takozlu, Fırın Boyalı Çelik Şase |
Hidrolik Performans Eğrileri
3 KO 35 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×25 m³/h | 3×30 m³/h | 3×35 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| 3 KO 35/3-55 | 3×7,5 HP | 3×5,5 kW | 3×14,1 A | 50 mSS | 40 mSS | 33 mSS | 750 L / PN10 |
| 3 KO 35/4-75 | 3×10 HP | 3×7,5 kW | 3×18,5 A | 64 mSS | 55 mSS | 40 mSS | 750 L / PN10 |
| 3 KO 35/5-110 | 3×15 HP | 3×11 kW | 3×19,5 A | 80 mSS | 67 mSS | 50 mSS | 750 L / PN10 |
| 3 KO 35/6-110 | 3×15 HP | 3×11 kW | 3×28,5 A | 92 mSS | 77 mSS | 60 mSS | 750 L / PN16 |
| 3 KO 35/7-150 | 3×20 HP | 3×15 kW | 3×28,5 A | 112 mSS | 92 mSS | 70 mSS | 750 L / PN16 |
| 3 KO 35/8-150 | 3×20 HP | 3×15 kW | 3×32,5 A | 130 mSS | 108 mSS | 80 mSS | 750 L / PN16 |
Teknik Ölçü Çizimi
3 KO 35 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 3 KO 35/3-55 | 4" | 3" | 1040 | 780 | 468 | 190 | 880 |
| 3 KO 35/4-75 | 4" | 3" | 1040 | 780 | 514 | 190 | 925 |
| 3 KO 35/5-110 | 4" | 3" | 1050 | 1043 | 559 | 190 | 1290 |
| 3 KO 35/6-110 | 4" | 3" | 1050 | 1043 | 605 | 190 | 1290 |
| 3 KO 35/7-150 | 4" | 3" | 1050 | 1043 | 651 | 190 | 1290 |
| 3 KO 35/8-150 | 4" | 3" | 1050 | 1043 | 696 | 190 | 1290 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
3 KO 35 Serisi Model Seçenekleri
Projenizin ihtiyaç duyduğu debi ve basınç değerlerine göre uygun ETNA 3 KO 35 modelini seçebilirsiniz.
750 L / PN10
750 L / PN10
750 L / PN10
750 L / PN16
750 L / PN16
750 L / PN16
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrol panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler set halinde teslim edilmektedir.
- KO serisi hidroforlarda hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- Tank basınç sınıfı seçilen modele göre PN10 veya PN16 olmalıdır.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Ürünün garanti kapsamına girmesi için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
- Yetkili servis tarafından gerçekleştirilen ilk devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışında kalır.
3 KO 35 Hidrofor Seçimi İçin Mühendislik Desteği
Üç pompalı hidrofor seçiminde yalnızca motor gücü değil; toplam tasarım debisi, gerekli kullanım basıncı, bina yüksekliği, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo seviyesi ve emiş koşulları birlikte değerlendirilmelidir. Projenize uygun 3 KO 35 modelinin, genleşme tankının ve çalışma basınçlarının belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 3 KO 35 Üç Pompalı Dik Milli Kullanma Suyu Hidroforları
ETNA 3 KO 35 serisi üç pompalı dik milli kullanma suyu hidroforları; toplu konut, hastane, okul, AVM, otel, iş merkezi, endüstriyel tesis ve tarımsal uygulamalarda yüksek debi ve basınç ihtiyacının karşılanması amacıyla geliştirilmiş profesyonel hidrofor sistemleridir. 3 KO 35 ürün grubu; 3 KO 35/3-55, 3 KO 35/4-75, 3 KO 35/5-110, 3 KO 35/6-110, 3 KO 35/7-150 ve 3 KO 35/8-150 olmak üzere altı farklı modelden oluşmaktadır. Serinin pompa motor güçleri modele bağlı olarak 3×7,5 HP / 3×5,5 kW ile 3×20 HP / 3×15 kW arasında değişmektedir. Farklı pompa kademeleri sayesinde tesisatın ihtiyaç duyduğu çalışma basıncına uygun model seçilebilir. ETNA 3 KO 35 serisinin tüm modellerinde 4" emiş ve 3" basma bağlantısı bulunmaktadır. Tüm modeller için 750 litre hidrofor genleşme tankı tavsiye edilmekte; tankın basınç sınıfı seçilen modele göre PN10 veya PN16 olarak değişmektedir. Elektronik kontrol paneli; sıralı çalışma ve eş yaşlanma özelliği sayesinde üç pompanın çalışma sürelerinin dengelenmesine yardımcı olur. Faz sırası, faz yokluğu, düşük ve yüksek akım-gerilim korumaları sistem güvenliğini destekler. Düşük akım koruması ve 5 metre seviye flatörü, hidroforun susuz çalışmasına karşı iki aşamalı koruma sağlar. Pompa çalışma durumları, motor akımları, faz gerilimleri ve arıza bilgileri elektronik kontrol paneli üzerinden izlenebilir. ETNA 3 KO 35; üç pompalı hidrofor, dik milli hidrofor, sabit devirli hidrofor, üç pompalı kullanma suyu hidroforu, yüksek debili hidrofor, yüksek basınçlı hidrofor, toplu konut hidroforu, hastane hidroforu, AVM hidroforu, otel hidroforu, endüstriyel hidrofor ve ETNA hidrofor uygulamalarında profesyonel basınçlandırma çözümü sunar.
