ETNA 3 KO 10 Üç Pompalı Hidrofor Serisi

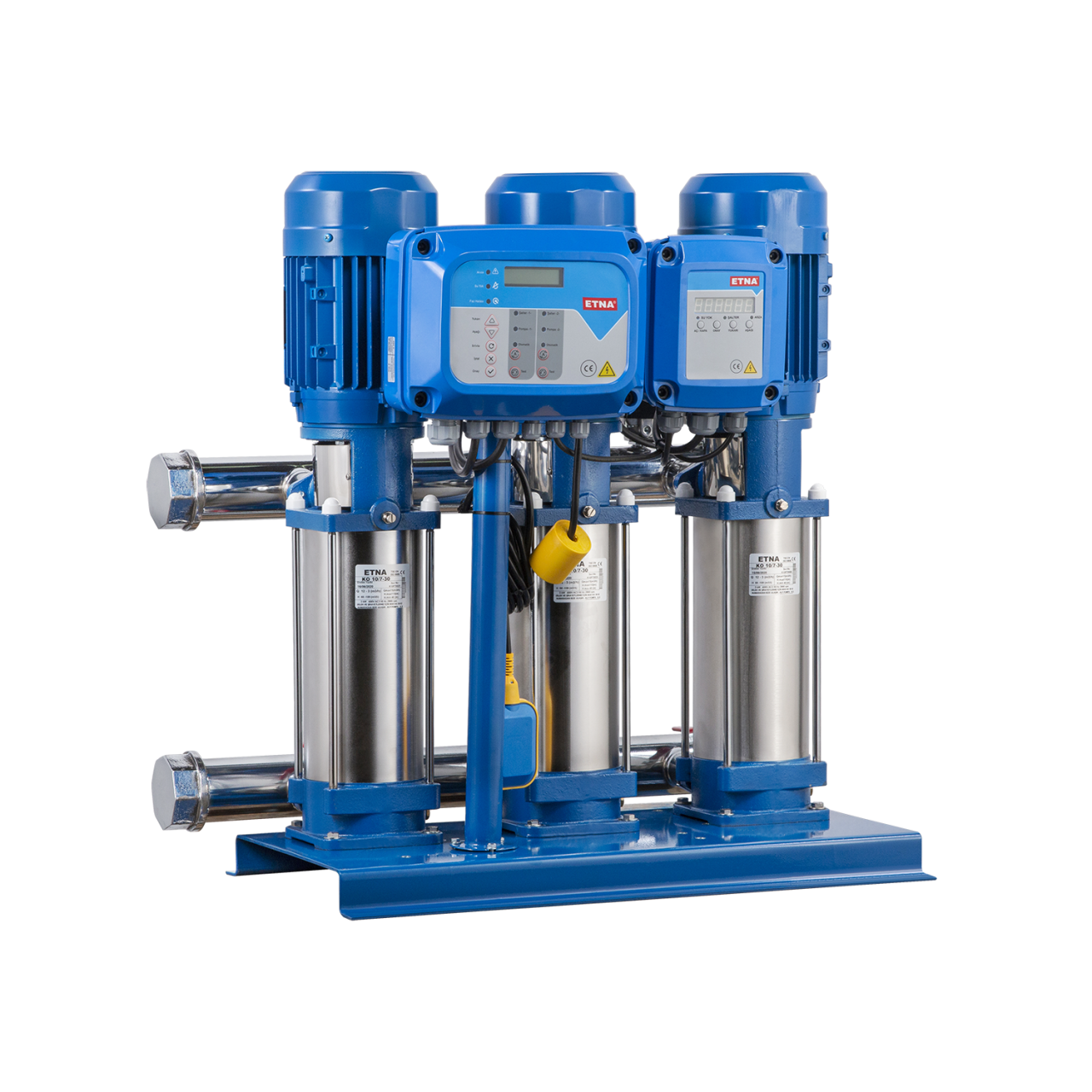

ETNA 3 KO 10 serisi hidroforlar, üç adet dik milli çok kademeli santrifüj pompanın ortak şase, emiş ve basma kollektörleri üzerinde çalıştığı profesyonel basınçlandırma sistemleridir. Seride 3 KO 10/5-22 modelinden 3 KO 10/12-55 modeline kadar farklı motor gücü ve basınç seçenekleri bulunur. Böylece projenin ihtiyaç duyduğu debi ve basınç değerine göre uygun model seçilebilir.
Genel Özellikler
Pompa ve Kontrol Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Çalışma Tipi | Sabit Devirli / Kademeli |
| Kontrol | Elektronik Üç Pompa Kontrol Paneli |
| Pompa Sıralaması | Sıralı Çalışma / Eş Yaşlanma |
| Basınç Kontrolü | 3 Adet Basınç Şalteri |
| Susuz Çalışma Koruması | Düşük Akım Koruması + 5 m Seviye Flatörü |
| Geri Tepme Ventili | Yaylı Tip Sessiz Paslanmaz |
| Şase | Lastik Takozlu, Fırın Boyalı Çelik Şase |

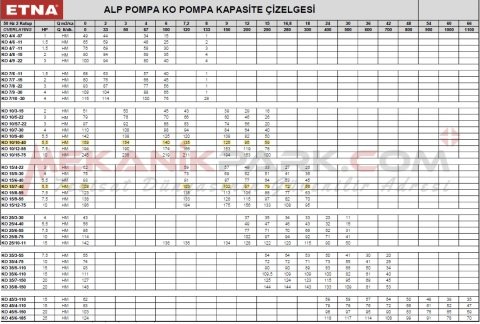

Hidrolik Performans Eğrileri
3 KO 10 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×9 m³/h | 3×12 m³/h | 3×15 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| 3 KO 10/5-22 | 3×3 HP | 3×2,2 kW | 3×4,9 A | 61 mSS | 48 mSS | 27 mSS | 200 L / PN10 |
| 3 KO 10/S7-22 | 3×3 HP | 3×2,2 kW | 3×4,9 A | 74 mSS | 56 mSS | 38 mSS | 200 L / PN10 |
| 3 KO 10/7-30 | 3×4 HP | 3×3 kW | 3×6,2 A | 86 mSS | 66 mSS | 39 mSS | 300 L / PN16 |
| 3 KO 10/9-40 | 3×5,5 HP | 3×4 kW | 3×8 A | 110 mSS | 85 mSS | 51 mSS | 300 L / PN16 |
| 3 KO 10/10-40 | 3×5,5 HP | 3×4 kW | 3×8 A | 125 mSS | 95 mSS | 59 mSS | 300 L / PN16 |
| 3 KO 10/12-55 | 3×7,5 HP | 3×5,5 kW | 3×10,9 A | 153 mSS | 122 mSS | 81 mSS | 300 L / PN16 |
Teknik Ölçü Çizimi
3 KO 10 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 3 KO 10/5-22 | 2½" | 2½" | 800 | 560 | 411 | 130 | 800 |
| 3 KO 10/S7-22 | 2½" | 2½" | 800 | 560 | 487 | 130 | 852 |
| 3 KO 10/7-30 | 2½" | 2½" | 800 | 560 | 487 | 130 | 852 |
| 3 KO 10/9-40 | 2½" | 2½" | 800 | 560 | 572 | 130 | 963 |
| 3 KO 10/10-40 | 2½" | 2½" | 800 | 560 | 610 | 130 | 1000 |
| 3 KO 10/12-55 | 2½" | 2½" | 800 | 560 | 687 | 130 | 1100 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
3 KO 10 Serisi Model Seçenekleri
Projenizin ihtiyaç duyduğu basınç ve motor gücüne göre uygun 3 KO 10 modelini seçebilirsiniz.
200 L / PN10
200 L / PN10
300 L / PN16
300 L / PN16
300 L / PN16
300 L / PN16
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa elektronik kontrol panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Sistem set halinde teslim edilmektedir.
- KO serisi hidroforlarda genleşme tankı ayrıca sipariş edilmelidir.
- Tank hacmi ve basınç sınıfı seçilen modele göre belirlenmelidir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- İlk devreye alma işlemi ETNA Yetkili Servisi tarafından yapılmalıdır.
- Yetkili servis tarafından gerçekleştirilen ilk devreye alma ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışında kalır.
3 KO 10 Hidrofor Seçimi İçin Mühendislik Desteği
Üç pompalı hidrofor seçiminde yalnızca motor gücü değil; toplam tasarım debisi, gerekli basınç, bina yüksekliği, statik basınç, tesisat basınç kayıpları, eş zamanlı tüketim, depo seviyesi ve emiş koşulları birlikte değerlendirilmelidir. Projenize uygun 3 KO 10 modelinin, genleşme tankının ve çalışma basınçlarının belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 3 KO 10 Üç Pompalı Dik Milli Kullanma Suyu Hidroforları

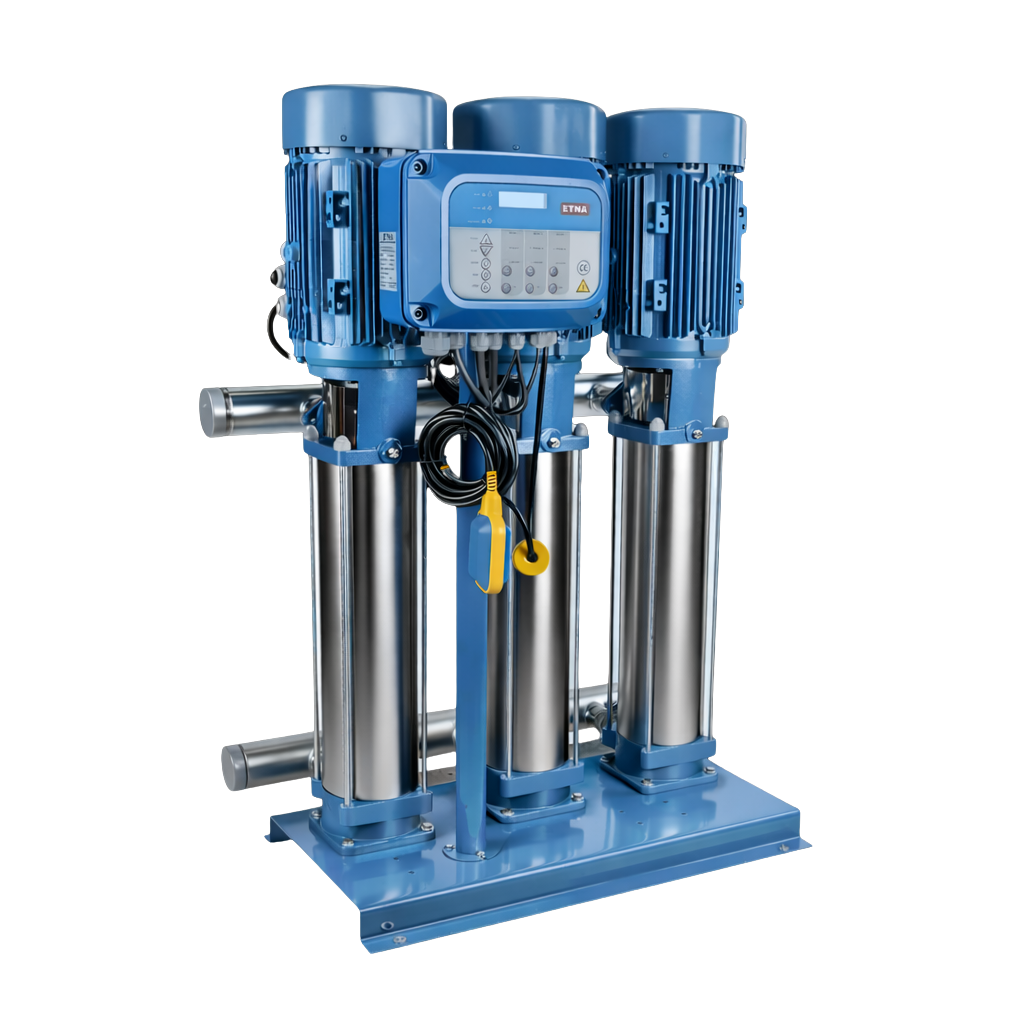

ETNA 3 KO 10 serisi üç pompalı dik milli hidroforlar; yüksek debi ve basınç gerektiren toplu konut, hastane, okul, AVM, otel, iş merkezi, endüstriyel tesis ve tarımsal uygulamalarda kullanma suyunun basınçlandırılması amacıyla geliştirilmiş profesyonel hidrofor sistemleridir. 3 KO 10 serisi; 3 KO 10/5-22, 3 KO 10/S7-22, 3 KO 10/7-30, 3 KO 10/9-40, 3 KO 10/10-40 ve 3 KO 10/12-55 modellerinden oluşur. Motor güçleri modele bağlı olarak 3×2,2 kW ile 3×5,5 kW arasında değişmektedir. Tüm seri 2½" emiş ve 2½" basma bağlantısına sahiptir. Modele göre 200 litre PN10 veya 300 litre PN16 genleşme tankı tavsiye edilmektedir. Elektronik kontrol paneli; sıralı çalışma ve eş yaşlanma özelliği ile üç pompanın çalışma sürelerinin dengelenmesine yardımcı olur. Faz sırası, faz yokluğu, düşük ve yüksek akım-gerilim korumaları sistem güvenliğini artırır. Düşük akım koruması ve 5 metre seviye flatörü, hidroforun susuz çalışmasına karşı iki aşamalı koruma sağlar. Pompa çalışma durumları, motor akımları, faz gerilimleri ve arıza bilgileri elektronik kontrol paneli üzerinden izlenebilir. ETNA 3 KO 10; üç pompalı hidrofor, dik milli hidrofor, sabit devirli hidrofor, üç pompalı kullanma suyu hidroforu, yüksek debili hidrofor, yüksek basınçlı hidrofor, apartman hidroforu, toplu konut hidroforu, hastane hidroforu, AVM hidroforu, endüstriyel hidrofor ve ETNA hidrofor uygulamalarında profesyonel basınçlandırma çözümü sunar.
