ETNA PASLANMAZ ÇELİK HİDROFORLAR

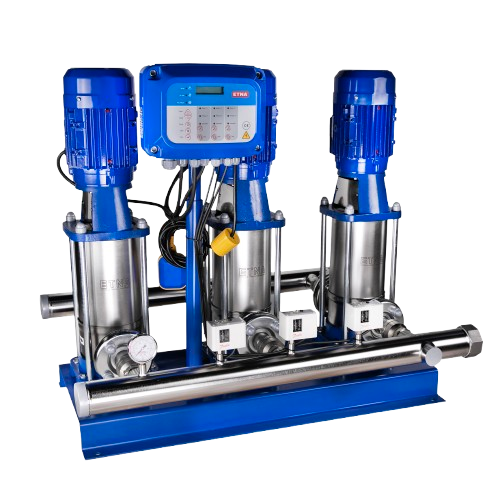

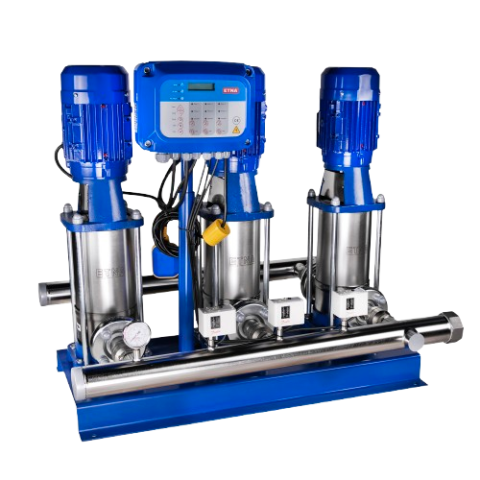

ETNA 3 KI 5 SerisiÜç Pompalı Sabit Devirli Hidroforlar
ETNA 3 KI 5 serisi, üç pompalı dik milli yapısıyla basınçlı su temini için tasarlanmış komple paslanmaz çelik hidroforlardan oluşur. Suyla temas eden yüzeylerde AISI 304 paslanmaz çelik kullanılır. Sabit devirli çalışma yapısı ve elektronik kontrol paneli, tesisatın su ihtiyacına göre hidroforun kontrol edilmesini sağlar. Uygun model, tesisatın debi ve basınç ihtiyacına göre seçilmelidir.
ETNA 3 KI 5 Serisi Kullanma Suyu Hidroforları
3 KI 5 ürün grubu, farklı çalışma noktaları için aşağıdaki modelleri içerir. Modellerin güç, debi, basınç ve tank önerilerini performans tablosundan karşılaştırabilirsiniz.
Seri modelleri: 3 KI 5/14-30 · 3 KI 5/12-22 · 3 KI 5/10-22 · 3 KI 5/8-15 · 3 KI 5/6-11
Kullanım Alanları
Genel Özellikler ve Kontrol Sistemi
- Elektronik kontrol paneli
- Susuz çalışmaya karşı düşük akım koruması
- Susuz çalıştırmayı önleyen 2. koruma (5 m seviye flatörü)
- Ayarlanabilen alçak ve yüksek akım-gerilim koruması
- Faz sırası ve faz yokluğu koruması
- Arıza ve hata durumlarını hata kodları üzerinden ekranda izleyebilme
- Akım ve gerilim değerini ekranda okuyabilme
- Yaylı tip sessiz çekvalf ve beş yollu vana
- Manometre ve basınç şalteri
- Titreşimi engelleyen lastik takozlu ve fırın boyalı çelik şase
Pompa Malzeme Özellikleri
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik | ||
|---|---|---|---|
| Pompa Mili | AISI 304 Paslanmaz Çelik | ||
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik | ||
| Mekanik Salmastra | Karbon / Seramik / NBR | ||
| Giriş-Çıkış Gövdesi | AISI 304 Paslanmaz Çelik | ||
| Sıvı Sıcaklığı | 0-100 ° C | ||
Hidrolik Performans Eğrisi
Gösterilen eğri tek pompa eğrisidir.
3 KI 5 Serisi Performans Değerleri
| MODEL | GÜÇ | ANMA AKIMI | ÇALIŞMA BASINCI | DEBİ (m³/h) | Tavsiye Edilen Tank | ||||
|---|---|---|---|---|---|---|---|---|---|
| HP | kW | (A) | 3x4 | 3x5 | 3x6 | HACİM | BASINÇ | ||
| 3 KI 5/6-11 | 3x1,5 | 3x1,1 | 3x2,6 | mSS | 48 | 41 | 37 | 100lt | PN10 |
| 3 KI 5/8-15 | 3x2 | 3x2 | 3x3,4 | 64 | 55 | 50 | 100lt | PN10 | |
| 3 KI 5/10-22 | 3x3 | 3x2,2 | 3x4,9 | 81 | 71 | 62 | 100lt | PN10 | |
| 3 KI 5/12-22 | 3x3 | 3x2,2 | 3x4,9 | 95 | 85 | 75 | 100lt | PN16 | |
| 3 KI 5/14-30 | 3x4 | 3x3 | 3x6,2 | 112 | 101 | 89 | 100lt | PN16 | |
Debi ve basınç değerleri tablodaki çalışma noktalarına göre birlikte değerlendirilmelidir. Hidrofor ve tank seçimi yapılırken tesisat kayıpları ve kullanım koşulları dikkate alınmalıdır.
Hidrofor Boyutları ve Bağlantı Ölçüleri
| MODEL | ÖLÇÜLER (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Giriş | Çıkış | A | B | C | H | AĞIRLIK kg | |
| 3 KI 5/6-11 | 2" | 2" | 800 | 730 | 160 | 705 | 94 |
| 3 KI 5/8-15 | 815 | 100 | |||||
| 3 KI 5/10-22 | 870 | 117 | |||||
| 3 KI 5/12-22 | 925 | 122 | |||||
| 3 KI 5/14-30 | 1015 | 135 | |||||
Teslimat Kapsamı ve Model Seçimi
Kapalı Genleşme Tankı ve Bağlantı Fleksi Teslimat Kapsamında Değildir. Eğer Mevcutta Genleşme Tankı Yoksa, Ayrıca Sipariş Edilmelidir.
Genleşme tankı ve bağlantı elemanlarını seçerken performans tablosundaki tavsiyeler ile mevcut tesisat koşullarını birlikte değerlendirin.
Doğru Hidrofor Modelini Birlikte Seçelim
ETNA 3 KI 5 serisi hidrofor seçiminde debi, basınç ve tesisat koşullarınızı paylaşarak teknik destek alabilirsiniz.
