ETNA PASLANMAZ ÇELİK HİDROFORLAR

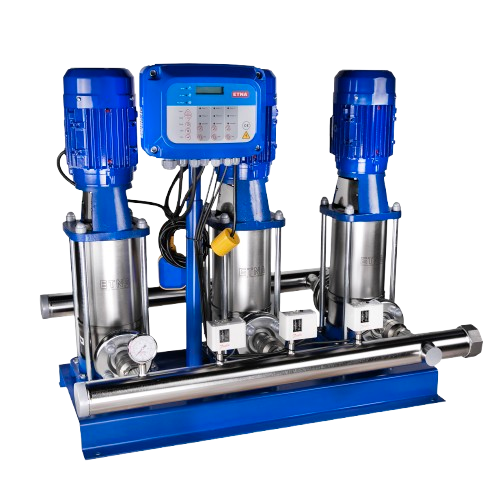

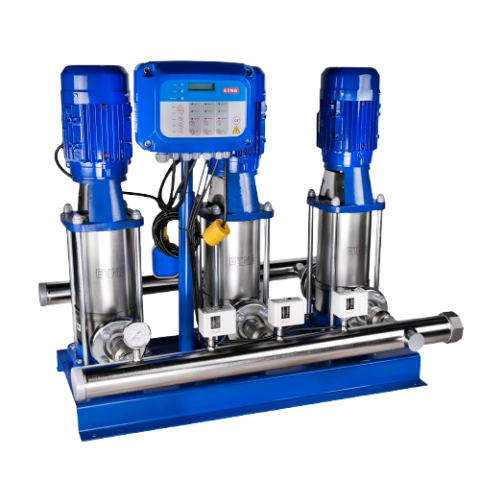

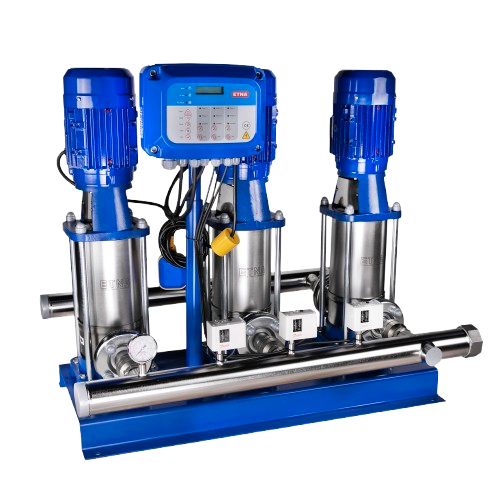

ETNA 3 KI 12 SerisiÜç Pompalı Sabit Devirli Hidroforlar
ETNA 3 KI 12 serisi, üç pompalı dik milli yapısıyla basınçlı su temini için tasarlanmış komple paslanmaz çelik hidroforlardan oluşur. Suyla temas eden yüzeylerde AISI 304 paslanmaz çelik kullanılır. Sabit devirli çalışma yapısı ve elektronik kontrol paneli, tesisatın su ihtiyacına göre hidroforun kontrol edilmesini sağlar. Uygun model, tesisatın debi ve basınç ihtiyacına göre seçilmelidir.
ETNA 3 KI 12 Serisi Kullanma Suyu Hidroforları
3 KI 12 ürün grubu, farklı çalışma noktaları için aşağıdaki modelleri içerir. Modellerin güç, debi, basınç ve tank önerilerini performans tablosundan karşılaştırabilirsiniz.
Seri modelleri: 3 KI 12/12-75 · 3 KI 12/10-75 · 3 KI 12/9-55 · 3 KI 12/8-55 · 3 KI 12/6-40 · 3 KI 12/5-30
Kullanım Alanları
Genel Özellikler ve Kontrol Sistemi
- Elektronik kontrol paneli
- Susuz çalışmaya karşı düşük akım koruması
- Susuz çalıştırmayı önleyen 2. koruma (5 m seviye flatörü)
- Ayarlanabilen alçak ve yüksek akım-gerilim koruması
- Faz sırası ve faz yokluğu koruması
- Arıza ve hata durumlarını hata kodları üzerinden ekranda izleyebilme
- Akım ve gerilim değerini ekranda okuyabilme
- Yaylı tip sessiz çekvalf ve beş yollu vana
- Manometre ve basınç şalteri
- Titreşimi engelleyen lastik takozlu ve fırın boyalı çelik şase
Pompa Malzeme Özellikleri
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik | ||
|---|---|---|---|
| Pompa Mili | AISI 304 Paslanmaz Çelik | ||
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik | ||
| Mekanik Salmastra | Karbon / Seramik / NBR | ||
| Giriş-Çıkış Gövdesi | AISI 304 Paslanmaz Çelik | ||
| Sıvı Sıcaklığı | 0-100 ° C | ||
Hidrolik Performans Eğrisi
Gösterilen eğri tek pompa eğrisidir.
3 KI 12 Serisi Performans Değerleri
| MODEL | GÜÇ | ANMA AKIMI (A) |
BASMA YÜKSEKLİĞİ (mSS) | TAVSİYE EDİLEN TANK | ||||
|---|---|---|---|---|---|---|---|---|
| HP | kW | Q: 3x9 m³/h |
Q: 3x12 m³/h |
Q: 3x15 m³/h |
HACİM | BASINÇ | ||
| 3 KI 12/5-30 | 3x4 | 3x3 | 3x6,2 | 57 | 50 | 39 | 200lt | PN10 |
| 3 KI 12/6-40 | 3x5,5 | 3x4 | 3x8 | 68 | 60 | 47 | 200lt | PN10 |
| 3 KI 12/8-55 | 3x7,5 | 3x5,5 | 3x10,9 | 91 | 80 | 63 | 200lt | PN10 |
| 3 KI 12/9-55 | 3x7,5 | 3x5,5 | 3x10,9 | 103 | 91 | 72 | 300lt | PN16 |
| 3 KI 12/10-75 | 3x10 | 3x7,5 | 3x14,1 | 115 | 101 | 80 | 300lt | PN16 |
| 3 KI 12/12-75 | 3x10 | 3x7,5 | 3x14,1 | 137 | 121 | 95 | 300lt | PN16 |
Debi ve basınç değerleri tablodaki çalışma noktalarına göre birlikte değerlendirilmelidir. Hidrofor ve tank seçimi yapılırken tesisat kayıpları ve kullanım koşulları dikkate alınmalıdır.
Hidrofor Boyutları ve Bağlantı Ölçüleri
| MODEL | GİRİŞ | ÇIKIŞ | A (mm) |
B (mm) |
C (mm) |
H (mm) |
AĞIRLIK (kg) |
|---|---|---|---|---|---|---|---|
| 3 KI 12/5-30 | 21/2" | 21/2" | 1040 | 730 | 210 | 850 | 165 |
| 3 KI 12/6-40 | 21/2" | 21/2" | 1040 | 730 | 210 | 910 | 191 |
| 3 KI 12/8-55 | 21/2" | 21/2" | 1040 | 730 | 210 | 1090 | 221 |
| 3 KI 12/9-55 | 21/2" | 21/2" | 1040 | 730 | 210 | 1120 | 225 |
| 3 KI 12/10-75 | 21/2" | 21/2" | 1040 | 730 | 210 | 1150 | 273 |
| 3 KI 12/12-75 | 21/2" | 21/2" | 1040 | 730 | 210 | 1210 | 280 |
Teslimat Kapsamı ve Model Seçimi
Kapalı Genleşme Tankı ve Bağlantı Fleksi Teslimat Kapsamında Değildir. Eğer Mevcutta Genleşme Tankı Yoksa, Ayrıca Sipariş Edilmelidir.
Genleşme tankı ve bağlantı elemanlarını seçerken performans tablosundaki tavsiyeler ile mevcut tesisat koşullarını birlikte değerlendirin.
Doğru Hidrofor Modelini Birlikte Seçelim
ETNA 3 KI 12 serisi hidrofor seçiminde debi, basınç ve tesisat koşullarınızı paylaşarak teknik destek alabilirsiniz.
ETNA 3 KI 12 Serisi Üç Pompalı Dik Milli Sabit Devirli Hidroforlar
ETNA 3 KI 12 Serisi Üç Pompalı Dik Milli Sabit Devirli Hidroforlar; konutsal ve ticari yapılarda basınçlı su temini, su arıtma sistemleri, bahçe ve tarımsal sulama ile uygun endüstriyel temiz su transferi uygulamalarında kullanılabilen paslanmaz çelik hidrofor grubudur. Elektronik kontrol paneli ile sabit devirli çalışma yapısına sahiptir.
Bu ürün grubundaki modeller: 3 KI 12/12-75, 3 KI 12/10-75, 3 KI 12/9-55, 3 KI 12/8-55, 3 KI 12/6-40, 3 KI 12/5-30. Seçim yapılırken pompa adedi, motor gücü, gerekli debi ve basma yüksekliği birlikte değerlendirilmelidir.
Performans tablosundaki debi noktaları 3x9 / 3x12 / 3x15 m³/h olarak verilmiştir. Bu debi noktalarında sırasıyla: 3 KI 12/5-30 (3x4 HP / 3x3 kW): 57 / 50 / 39 mSS; 3 KI 12/6-40 (3x5,5 HP / 3x4 kW): 68 / 60 / 47 mSS; 3 KI 12/8-55 (3x7,5 HP / 3x5,5 kW): 91 / 80 / 63 mSS; 3 KI 12/9-55 (3x7,5 HP / 3x5,5 kW): 103 / 91 / 72 mSS; 3 KI 12/10-75 (3x10 HP / 3x7,5 kW): 115 / 101 / 80 mSS; 3 KI 12/12-75 (3x10 HP / 3x7,5 kW): 137 / 121 / 95 mSS. Bu değerler belirtilen çalışma noktalarına aittir; tesisat kayıpları ve kullanım basıncı model seçiminde dikkate alınmalıdır.
Pompa gövdesi, pompa mili, fan ve difüzör ile giriş-çıkış gövdesi AISI 304 paslanmaz çelik yapıdadır. Mekanik salmastra karbon / seramik / NBR malzemelerden oluşur. Malzeme tablosunda sıvı sıcaklığı 0-100 ° C olarak belirtilmiştir.
Bağlantı ve tank seçimi model tablosuna göre yapılmalıdır. 3 KI 12/5-30: giriş / çıkış 21/2" / 21/2"; tavsiye edilen tank 200lt / PN10; 3 KI 12/6-40: giriş / çıkış 21/2" / 21/2"; tavsiye edilen tank 200lt / PN10; 3 KI 12/8-55: giriş / çıkış 21/2" / 21/2"; tavsiye edilen tank 200lt / PN10; 3 KI 12/9-55: giriş / çıkış 21/2" / 21/2"; tavsiye edilen tank 300lt / PN16; 3 KI 12/10-75: giriş / çıkış 21/2" / 21/2"; tavsiye edilen tank 300lt / PN16; 3 KI 12/12-75: giriş / çıkış 21/2" / 21/2"; tavsiye edilen tank 300lt / PN16.
Kontrol ve koruma donanımları, ilgili serinin genel özellikler bölümünde belirtilmiştir. Kapalı genleşme tankı ve bağlantı fleksi teslimat kapsamında değildir. Mevcut tesisatta uygun tank bulunmuyorsa ayrıca sipariş edilmelidir. Ölçü, bağlantı, debi ve basınç bilgilerini birlikte inceleyerek projenize uygun ETNA KI paslanmaz çelik hidrofor modelini seçebilirsiniz.
