ETNA PASLANMAZ ÇELİK HİDROFORLAR

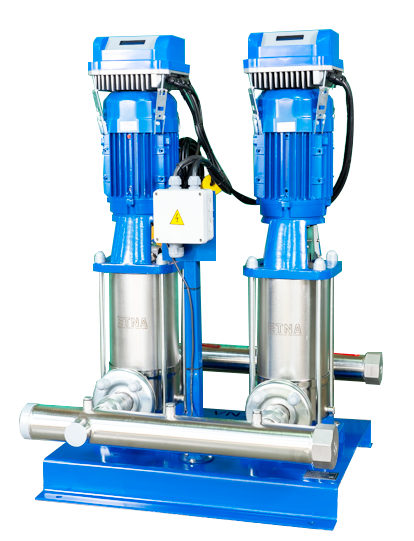

ETNA 2 HF KI 5 Serisiİki Pompalı Frekans Konvertörlü Hidroforlar
ETNA 2 HF KI 5 serisi, iki pompalı dik milli yapısıyla basınçlı su temini için tasarlanmış komple paslanmaz çelik hidroforlardan oluşur. Suyla temas eden yüzeylerde AISI 304 paslanmaz çelik kullanılır. Motor üzerine entegre HYDROKON frekans invertörü, değişen su tüketimine göre pompa devrini düzenleyerek sabit basınçlı su teminine yardımcı olur. Uygun model, tesisatın debi ve basınç ihtiyacına göre seçilmelidir.
ETNA 2 HF KI 5 Serisi Kullanma Suyu Hidroforları
2 HF KI 5 ürün grubu, farklı çalışma noktaları için aşağıdaki modelleri içerir. Modellerin güç, debi, basınç ve tank önerilerini performans tablosundan karşılaştırabilirsiniz.

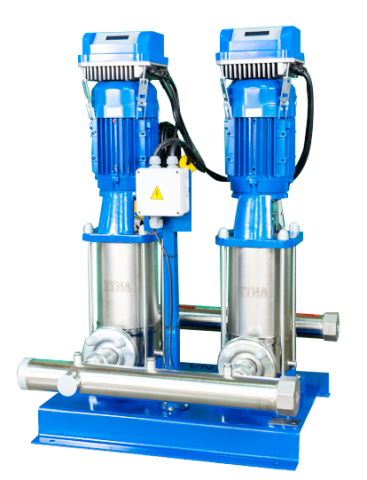

Seri modelleri: 2HF KI 5/14-30 · 2HF KI 5/12-22 · 2HF KI 5/10-22
Kullanım Alanları
Genel Özellikler ve Kontrol Sistemi
- Motor üzerine entegre her pompa için ayrı HYDROKON frekans invertörü
- Sabit basınçta değişken debi ile su tüketimi
- Frekans invertörünün yumuşak kalkış ve duruşu
- Uzun mekanik ömür ve daha az bakım
- Enerji tasarrufu ve yüksek konfor
- PID kontrol sayesinde optimum verim
- Kavitasyonun neden olduğu su tesisatı rahatsızlıklarına son
- Sessiz çalışma
- Düşük akım koruması sayesinde susuz çalışmaya karşı koruma
- Yüksek akım koruması
- Susuz çalıştırmayı önleyen 2. koruma (5 m seviye flatörü)
- Basınç transmitteri ile çalışma
- Basınç bilgisini ekrandan izleyebilme
- Çalışma verilerinin Modbus RS 485 üzerinden BMS'ye aktarımı
- Eş yaşlanma özelliği sayesinde her pompanın sürücü ile çalışması
- Yaylı tip sessiz çekvalf ve beş yollu vana
- Emiş ve basma kollektörü, manometre ve basınç şalteri
- Titreşimi engelleyen lastik takozlu ve fırın boyalı çelik şase
Pompa Malzeme Özellikleri
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik | ||
|---|---|---|---|
| Pompa Mili | AISI 304 Paslanmaz Çelik | ||
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik | ||
| Mekanik Salmastra | Karbon / Seramik / NBR | ||
| Giriş-Çıkış Gövdesi | AISI 304 Paslanmaz Çelik | ||
| Sıvı Sıcaklığı | 0-100 ° C | ||
Hidrolik Performans Eğrisi
Gösterilen eğri tek pompa eğrisidir.
2 HF KI 5 Serisi Performans Değerleri
| MODEL | GÜÇ | ANMA AKIMI (A) | ÇALIŞMA BASINCI | DEBİ (m³/h) | Tavsiye Edilen Tank | ||||
|---|---|---|---|---|---|---|---|---|---|
| HP | kW | 2x4 | 2x5 | 2x6 | HACİM | BASINÇ | |||
| 2 HF KI 5/10-22 | 2x3 | 2x2,2 | 2x4,9 | mSS | 81 | 71 | 62 | 100lt | PN10 |
| 2 HF KI 5/12-22 | 2x3 | 2x2,2 | 2x4,9 | 95 | 85 | 75 | 100lt | PN16 | |
| 2 HF KI 5/14-30 | 2x4 | 2x3 | 2x6,2 | 112 | 101 | 89 | 100lt | PN16 | |
Debi ve basınç değerleri tablodaki çalışma noktalarına göre birlikte değerlendirilmelidir. Hidrofor ve tank seçimi yapılırken tesisat kayıpları ve kullanım koşulları dikkate alınmalıdır.
Hidrofor Boyutları ve Bağlantı Ölçüleri
| MODEL | ÖLÇÜLER (mm) | ||||||
|---|---|---|---|---|---|---|---|
| Giriş | Çıkış | A | B | C | H | AĞIRLIK kg | |
| 2 HF KI 5/10-22 | 2" | 2" | 550 | 730 | 160 | 990 | 79 |
| 2 HF KI 5/12-22 | 1045 | 82 | |||||
| 2 HF KI 5/14-30 | 1235 | 92 | |||||
Teslimat Kapsamı ve Model Seçimi
Kapalı Genleşme Tankı ve Bağlantı Fleksi Teslimat Kapsamında Değildir. Eğer Mevcutta Genleşme Tankı Yoksa, Ayrıca Sipariş Edilmelidir.
Genleşme tankı ve bağlantı elemanlarını seçerken performans tablosundaki tavsiyeler ile mevcut tesisat koşullarını birlikte değerlendirin.
Doğru Hidrofor Modelini Birlikte Seçelim
ETNA 2 HF KI 5 serisi hidrofor seçiminde debi, basınç ve tesisat koşullarınızı paylaşarak teknik destek alabilirsiniz.
