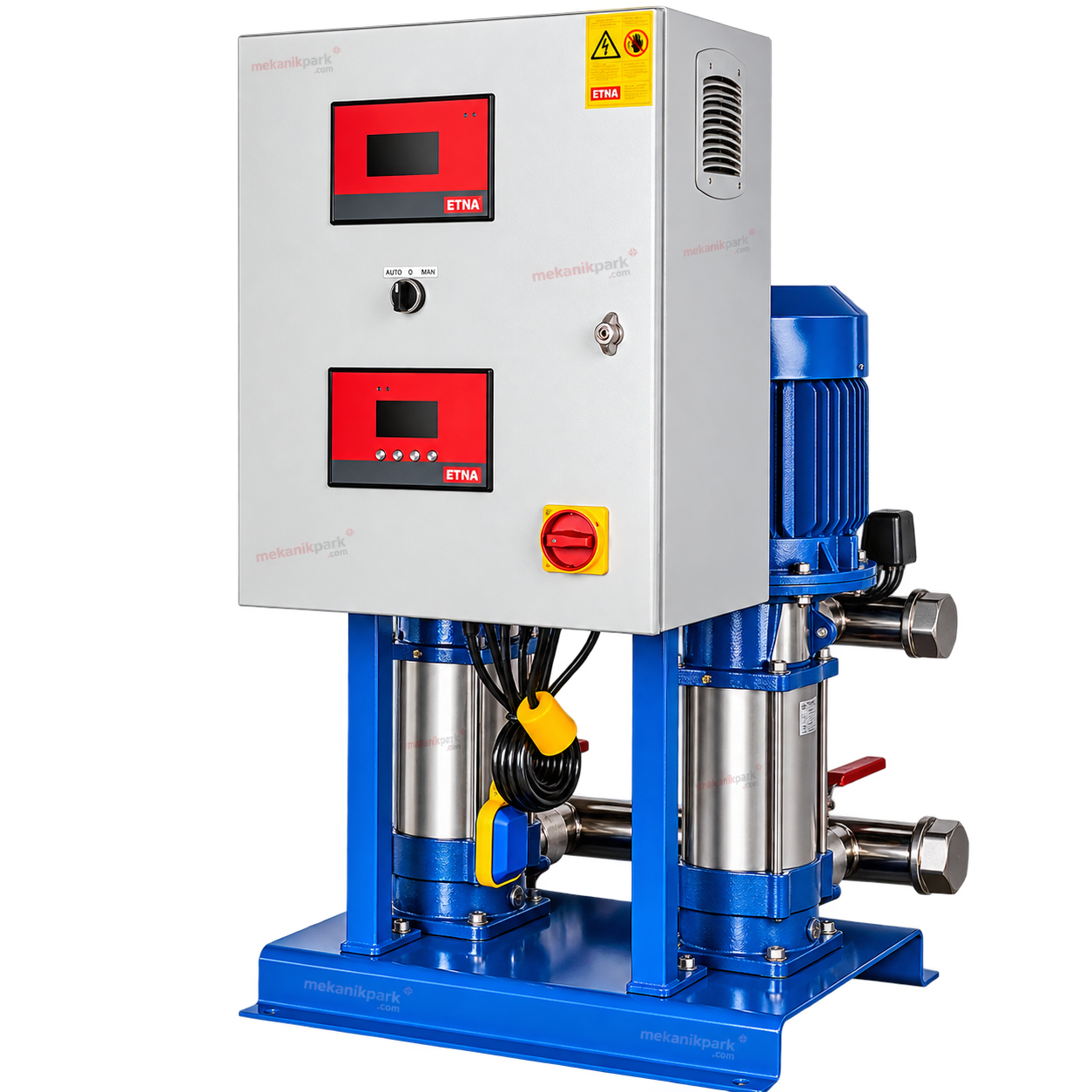

ETNA 2 PFK KO 45 Panodan Frekans Konvertörlü Hidrofor
ETNA 2 PFK KO 45/5-150, iki adet dik milli çok kademeli KO 45 pompanın ortak şase ve kollektör sistemi üzerinde çalıştığı profesyonel kullanma suyu hidroforudur. Frekans kontrolünün merkezi elektrik panosu üzerinden gerçekleştirilmesi sayesinde sistem, değişken su tüketimine uygun biçimde çalışır. PID kontrollü çalışma ile tesisat basıncının kontrol altında tutulmasına yardımcı olur. 2×20 HP / 2×15 kW motor gücüne sahip 2 PFK KO 45/5-150; yüksek debi ve basınç ihtiyacı bulunan büyük ölçekli yapıların mekanik tesisat uygulamalarına yönelik geliştirilmiştir.
Genel Özellikler
Pompa ve Kontrol Sistemi Özellikleri
| Pompa Sayısı | 2 Adet |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Frekans Kontrolü | Tek Frekans İnvertörü ile İki Pompa Kontrolü |
| Kontrol Sistemi | Özel Tasarım PLC Kontrollü |
| Operatör Paneli | 4,3" TFT Dokunmatik Panel |
| BMS Haberleşme | Modbus Üzerinden Veri Aktarımı |
| Pompa Bilgileri | Çalışıyor ve Hata Kuru Kontak Bilgileri |
| Gövde ve Mil | Paslanmaz Çelik |
| Fan ve Difüzörler | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış Gövdesi | Pik Döküm |
Hidrolik Performans
2 PFK KO 45/5-150 Teknik Özellikleri
| Model | Motor Gücü (HP) | Motor Gücü (kW) | Pompa Sayısı | Tavsiye Edilen Tank |
|---|---|---|---|---|
| 2 PFK KO 45/5-150 | 2×20 HP | 2×15 kW | 2 Adet | 1000 L / PN16 |
Teknik Ölçü Çizimi
2 PFK KO 45/5-150 Ölçüleri
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 2 PFK KO 45/5-150 | 4" | 3" | 670 | 780 | 695 | 190 | 1435 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 2 PFK KO 45/5-150
Yüksek debi ve yüksek basınç gerektiren profesyonel tesisatlar için panodan frekans kontrollü iki pompalı hidrofor çözümü.
Sistem ve Montaj Bilgileri
- 2 adet dik milli çok kademeli KO 45 pompa
- Merkezi frekans kontrol panosu
- Tek frekans invertörü ile iki pompanın kontrolü
- Eş yaşlanma fonksiyonu
- PID kontrollü çalışma
- 4,3" TFT dokunmatik operatör paneli
- Özel tasarım PLC kontrol sistemi
- Pompa çalışma ve hata kuru kontak bilgileri
- Modbus üzerinden BMS veri aktarımı
- Kilitli pako şalter
- Bağlantı fleksi ve dengeleme tankı ayrıca sipariş edilmelidir.
- Bu model için tavsiye edilen dengeleme tankı 1000 litre PN16 sınıfındadır.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerinde olmalıdır.
- Hidrofor eksi kottan emiş yapacak ise emiş koşulları teknik olarak ayrıca değerlendirilmelidir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
Doğru Hidrofor Seçimi İçin Mühendislik Desteği
ETNA 2 PFK KO 45/5-150 gibi yüksek kapasiteli hidrofor sistemlerinin seçiminde maksimum ve minimum debi, gerekli kullanım basıncı, bina yüksekliği, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo konumu ve emiş koşulları birlikte değerlendirilmelidir. Projenizin çalışma noktasına uygun hidrofor, denge tankı ve tesisat bağlantılarının belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 2 PFK KO 45/5-150 İki Pompalı Frekans Konvertörlü Hidrofor
ETNA 2 PFK KO 45/5-150 iki pompalı frekans konvertörlü hidrofor; toplu konut, otel, hastane, iş merkezi, ticari bina ve yüksek debi ile yüksek basınç ihtiyacı bulunan profesyonel mekanik tesisatlarda kullanma suyunun kontrollü biçimde basınçlandırılması amacıyla geliştirilmiş dik milli çok kademeli hidrofor sistemidir. ETNA 2 PFK KO 45/5-150 modeli 2×20 HP / 2×15 kW motor gücüne sahiptir. Sistem bağlantıları 4" giriş ve 3" çıkış ölçüsündedir. Ürün için tavsiye edilen dengeleme tankı 1000 litre PN16 sınıfındadır. 2 PFK KO serisinin önemli özelliklerinden biri, tek frekans invertörü ile iki pompanın kumanda edilebilmesidir. Eş yaşlanma özelliği sayesinde her pompanın sürücü ile çalışabilmesi ve pompa çalışma sürelerinin dengelenmesi desteklenir. PID kontrollü çalışma sistemi değişken su tüketiminde tesisat basıncının kontrol altında tutulmasına yardımcı olur. Frekans invertörünün yumuşak kalkış ve duruş özelliği, pompa ve tesisat üzerindeki mekanik zorlanmaların azaltılmasına katkı sağlarken enerji tasarrufu, sessiz çalışma ve işletme konforu sağlar. Sistemde bulunan 4,3 inç TFT dokunmatik panel ve özel tasarım PLC kontrol sistemi, hidrofor grubunun kullanıcı dostu bir arayüz üzerinden kontrol edilmesine olanak sağlar. Pompalara ait çalışıyor bilgisi ve hata bilgisi kuru kontak üzerinden alınabilir. Modbus haberleşme desteği sayesinde sistem verileri uygun bina yönetim sistemlerine BMS üzerinden aktarılabilir. Düşük akım koruması susuz çalışmaya karşı koruma sağlarken, 5 metre seviye flatörü ikinci bir susuz çalışma koruması olarak görev yapar. Pompa gövdesi ve mili paslanmaz çelik, fan ve difüzörleri Noryl, giriş ve çıkış gövdesi ise pik döküm malzemeden üretilmiştir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. ETNA 2 PFK KO 45/5-150; panodan frekans konvertörlü hidrofor, iki pompalı frekans kontrollü hidrofor, PLC kontrollü hidrofor, BMS uyumlu hidrofor, Modbus hidrofor, yüksek debili hidrofor, yüksek basınçlı hidrofor, dik milli hidrofor, toplu konut hidroforu, otel hidroforu, hastane hidroforu, bina hidroforu ve sabit basınçlı hidrofor uygulamalarında profesyonel basınçlandırma çözümü sunar.
