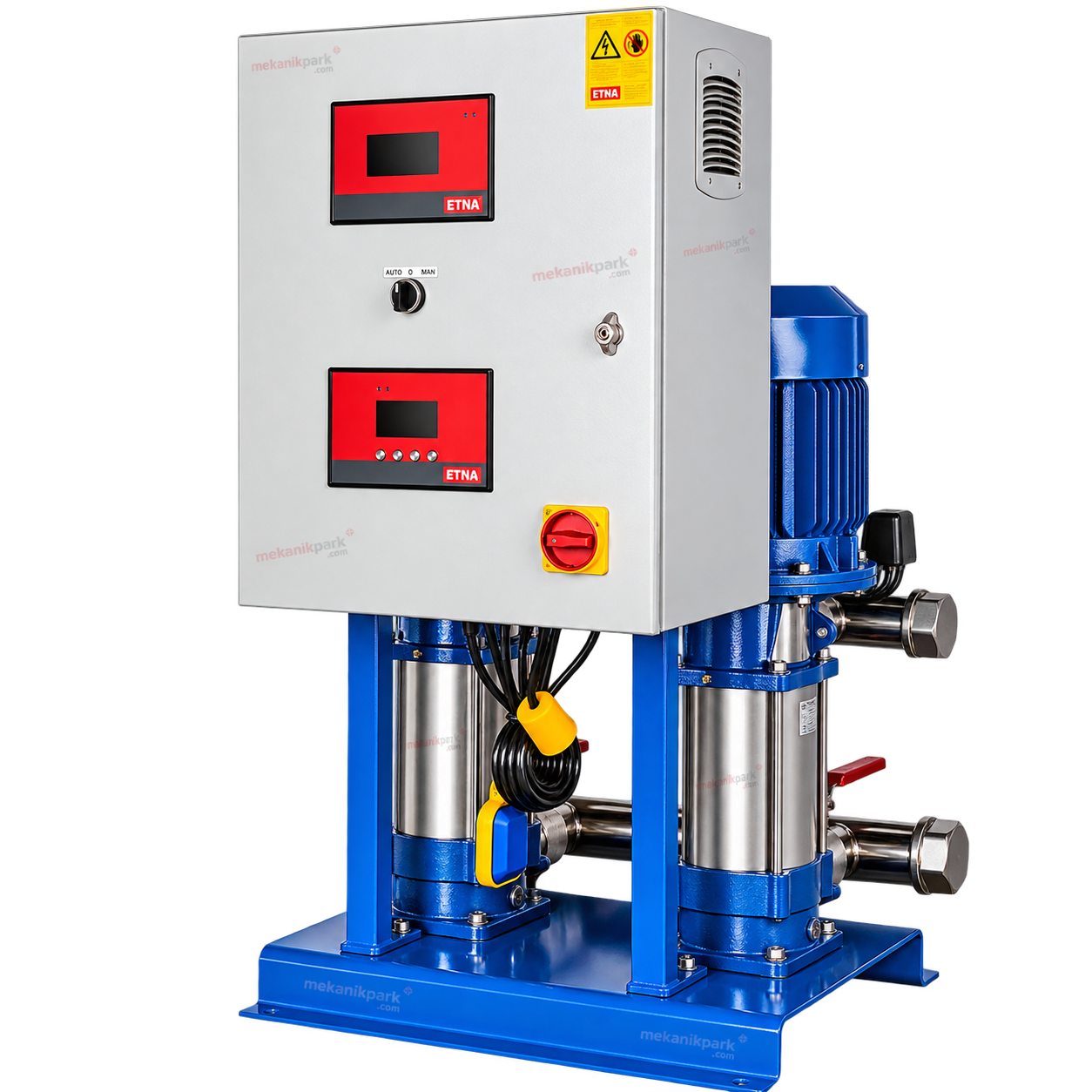

ETNA 2 PFK KO 25 Panodan Frekans Konvertörlü Hidrofor
ETNA 2 PFK KO 25 serisi, iki adet dik milli çok kademeli KO pompanın ortak şase ve kollektör sistemi üzerinde çalıştığı, frekans kontrolünün merkezi elektrik panosu üzerinden gerçekleştirildiği profesyonel hidrofor çözümüdür. 2 PFK KO 25/10-110 modeli, 2×15 HP / 2×11 kW motor gücü ile yüksek debi ve basınç ihtiyacı bulunan tesisatlar için tasarlanmıştır. Merkezi kontrol panosundaki frekans invertörü, PLC ve dokunmatik ekran; pompa grubunun otomatik kontrolünü, pompa çalışma bilgilerinin izlenmesini ve bina yönetim sistemleriyle haberleşmeyi destekler.
Genel Özellikler
Pompa ve Kontrol Sistemi Özellikleri
| Pompa Sayısı | 2 Adet |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Frekans Kontrolü | Tek Frekans İnvertörü ile İki Pompa Kontrolü |
| Kontrol | Özel Tasarım PLC Kontrollü |
| Operatör Paneli | 4,3" TFT Dokunmatik Panel |
| BMS Haberleşme | Modbus Üzerinden Veri Aktarımı |
| Pompa Bilgileri | Çalışıyor ve Hata Kuru Kontak Bilgileri |
| Gövde ve Mil | Paslanmaz Çelik |
| Fan ve Difüzörler | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış Gövdesi | Pik Döküm |
Hidrolik Performans
2 PFK KO 25 Serisi Teknik Özellikler
| Model | Motor Gücü (HP) | Motor Gücü (kW) | Pompa Sayısı | Tavsiye Edilen Tank |
|---|---|---|---|---|
| 2 PFK KO 25/10-110 | 2×15 HP | 2×11 kW | 2 Adet | 750 L / PN16 |
Teknik Ölçü Çizimi
2 PFK KO 25/10-110 Ölçüleri
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 2 PFK KO 25/10-110 | 2½" | 2½" | 670 | 530 | 800 | 165 | 1435 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 2 PFK KO 25/10-110
Yüksek kapasiteli profesyonel tesisatlar için panodan frekans kontrollü iki pompalı hidrofor çözümü.
Sistem ve Montaj Bilgileri
- 2 adet dik milli çok kademeli KO pompa
- Merkezi frekans kontrol panosu
- Tek frekans invertörü ile iki pompanın kontrolü
- 4,3" TFT dokunmatik operatör paneli
- PLC kontrol sistemi
- Pompa çalışma ve hata kuru kontak bilgileri
- Modbus üzerinden BMS veri aktarımı
- Kilitli pako şalter
- Bağlantı fleksi ve dengeleme tankı ayrıca sipariş edilmelidir.
- Bu model için tavsiye edilen dengeleme tankı 750 litre PN16 sınıfındadır.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerinde olmalıdır.
- Hidrofor eksi kottan emiş yapacak ise emiş koşulları teknik olarak ayrıca değerlendirilmelidir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
Doğru Hidrofor Seçimi İçin Mühendislik Desteği
ETNA 2 PFK KO 25/10-110 gibi yüksek kapasiteli hidrofor sistemlerinin seçiminde gerekli debi, bina yüksekliği, minimum ve maksimum kullanım basıncı, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo konumu ve emiş şartları birlikte değerlendirilmelidir. Projenizin çalışma noktasına uygun hidrofor seçimi, denge tankı seçimi ve tesisat bağlantılarının belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 2 PFK KO 25/10-110 İki Pompalı Frekans Konvertörlü Hidrofor
ETNA 2 PFK KO 25/10-110 iki pompalı frekans konvertörlü hidrofor; yüksek debi ve yüksek basınç ihtiyacı bulunan toplu konut, otel, hastane, iş merkezi, ticari yapı ve profesyonel mekanik tesisat uygulamalarında kullanma suyunun kontrollü biçimde basınçlandırılması amacıyla geliştirilmiş dik milli hidrofor sistemidir. ETNA 2 PFK KO 25/10-110 modeli 2×15 HP / 2×11 kW motor gücüne sahiptir. Hidrofor grubunun giriş ve çıkış bağlantıları 2½" - 2½" ölçüsündedir. Sistem için tavsiye edilen dengeleme tankı 750 litre PN16 sınıfındadır. 2 PFK KO serisinin önemli özelliklerinden biri, tek bir frekans invertörü ile iki pompanın kumanda edilebilmesidir. Eş yaşlanma özelliği sayesinde her iki pompanın da sürücü üzerinden çalışması sağlanarak pompaların çalışma sürelerinin dengelenmesine yardımcı olunur. PID kontrollü çalışma sistemi, değişken su tüketiminde tesisat basıncının kontrol altında tutulmasını sağlar. Frekans invertörünün yumuşak kalkış ve duruş özelliği pompa ve tesisat üzerindeki mekanik zorlanmaların azaltılmasına yardımcı olurken enerji verimliliği ve sessiz çalışma avantajı sunar. Sistemde bulunan 4,3 inç TFT dokunmatik panel ve özel tasarım PLC, hidroforun kullanıcı dostu bir arayüz üzerinden kontrol edilmesini sağlar. Pompalara ait çalışıyor ve hata bilgileri kuru kontak üzerinden alınabilir. Ayrıca Modbus haberleşme desteği sayesinde sistem verileri uygun bina yönetim sistemlerine BMS üzerinden aktarılabilir. Düşük akım koruması susuz çalışmaya karşı koruma sağlarken, 5 metre seviye flatörü ikinci bir susuz çalışma koruması olarak görev yapar. Pompa gövdesi ve mili paslanmaz çelik, fan ve difüzörleri Noryl, giriş-çıkış gövdesi ise pik döküm malzemeden üretilmiştir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. ETNA 2 PFK KO 25/10-110; panodan frekans konvertörlü hidrofor, iki pompalı frekans kontrollü hidrofor, PLC kontrollü hidrofor, BMS uyumlu hidrofor, Modbus hidrofor, yüksek debili hidrofor, dik milli hidrofor, toplu konut hidroforu, otel hidroforu, hastane hidroforu ve sabit basınçlı hidrofor uygulamalarında profesyonel basınçlandırma çözümü sunar.
